Номер по Госреестру СИ: 71046-18
71046-18 Датчики перемещений (деформаций)
(MFE-900)
Назначение средства измерений:
Датчики перемещений (деформаций) MFE-900 (далее - датчики) предназначены для измерений деформаций материалов при проведении испытаний изделий и образцов из этих материалов на растяжение.
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 11.05.2028
Номер записи - 167125
ID в реестре СИ - 396009
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификация MFE-900, Без модификации, MFE-900,
Производитель
Изготовитель - Фирма "Walter + Bai AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 13
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2018.05.11 Об утверждении типов средств измерений
№241 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Датчики перемещений (деформаций) (MFE-900)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71046-18 Датчики перемещений (деформаций) (MFE-900) Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
71316-18 Измерители перемещений (деформаций) (УИД) Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
Все средства измерений Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22607-02 01.06.2012 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22607-12 23.08.2017 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22711-02 01.06.2012 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22711-12 23.08.2017 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22712-02 01.06.2012 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22712-12 23.08.2017 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
28351-04 01.01.2010 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
28351-09 01.12.2014 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38322-08 01.08.2013 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43888-10 |
Машина испытательная универсальная, LFM-L 10 kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-10 01.08.2015 |
Машины электромеханические для испытаний на кручение, LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-17 06.10.2027 |
Машины электромеханические для испытаний на кручение, серии LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50633-12 |
Машина универсальная испытательная трехзонная, LFM-600/200/150 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53727-13 11.05.2028 |
Датчики перемещений (деформаций), Mini MFA 2, 3542, 3548 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53730-13 11.05.2028 |
Датчики перемещений (деформаций), MFL Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53731-13 06.06.2018 |
Датчики перемещений (деформаций), MFN-A Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53732-13 11.05.2028 |
Датчики перемещений (деформаций), HTV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53733-13 11.05.2028 |
Датчики перемещений (деформаций), MFA 12, MFA 25, 3541 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53734-13 11.05.2028 |
Датчики перемещений (деформаций), 3648 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
59842-15 18.12.2024 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62856-15 24.12.2020 |
Машины испытательные универсальные, LFM 1000-T4000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68741-17 18.09.2027 |
Копры маятниковые, серии PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68935-17 23.10.2027 |
Машины испытательные универсальные, серии LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68943-17 23.10.2027 |
Машины испытательные универсальные, серии LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70555-18 13.03.2028 |
Измерители перемещений (деформаций) оптические бесконтактные, серии VEX Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71046-18 11.05.2028 |
Датчики перемещений (деформаций), MFE-900 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71073-18 11.05.2028 |
Датчики перемещений (деформаций), серии 3549 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71871-18 17.07.2028 |
Датчики перемещений (деформаций), серии 3580 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72522-18 |
Машина для испытаний строительных материалов, LF-D-3000kN-S/LF-DBZ-200kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
75354-19 21.06.2024 |
Машины гидравлические для испытаний на сжатие, D-3000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Измерители перемещений (деформаций) (УИД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 2 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 7 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Измерители перемещений (деформаций) (УИД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
14538 | 14538 |
Программное обеспечение
Для работы с датчиками используется программное обеспечение «DION Pro+», «DION 7», «PROTEUS» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе испытательных машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
DION Pro+ |
DION 7 |
PROTEUS |
|
Номер версии (идентификационный номер ПО), не ниже |
5.15 |
2.2 |
2.8.4 |
|
Цифровой идентификатор ПО |
515C1417 |
6DB37727 |
586F502D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) MFE-900
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «Walter+Bai AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 76-17 «Датчики перемещений (деформаций) MFE-900. Методика поверки», утверждённому ООО «Автопрогресс-М» 14.12.2017 г.
Основные средства поверки:
- система лазерная измерительная XL-80 (рег. № 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Walter+Bai AG», Швейцария
Адрес: Industriestrasse 4, CH82244 Lohningen, Switzerland
Тел.: +41 52 687 25 25, факс: +41 52 687 25 20
E-mail: info@walterbai. com
Заявитель
Общество с ограниченной ответственностью «МЕЛИТЭК» (ООО «МЕЛИТЭК»)ИНН 7728644821
Адрес: 117342, г. Москва, ул. Обручева, дом 34/63, стр. 2
Тел./факс: +7 (495) 781-0785
E-mail: info@melytec.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия датчиков основан на преобразовании перемещений измерительных щупов, установленных на отдельных точках изделия или образца на определённом расстоянии друг от друга, в пропорциональные цифровые электрические сигналы.
Удлинение образца в процессе измерений деформации регистрируется оптикоинкрементальной дифференциальной системой датчиков. Измерительный канал каждой пары щупов состоит из жестких несущих элементов, соединенных между собой тросиком, который проходит через ролик оптико-инкрементального датчика. Тросик, для обеспечения компенсации массы щупов, с другой стороны крепится к противовесу с массой, равной массе щупов. Этим обеспечивается исключение дополнительной осевой нагрузки при исследованиях деформации изделия или образца. После завершения измерения щупы автоматически возвращаются в начальное положение при помощи двигателей.
В процессе измерений перемещений (деформаций) постоянно фиксируется разница между показаниями обоих оптико-инкрементальных датчиков в процессе растяжения образца. Цифровые измерительные сигналы, получаемые с оптико-инкрементальных датчиков, преобразуются в эквивалентные значения перемещений (деформаций). Обработка результатов измерений производится с помощью персонального компьютера (далее - ПК) испытательной машины, в составе которой работают датчики. Переданный на ПК электрический сигнал измеренной величины преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).
Для измерений используются измерительные щупы, имеющие специальные присоединительные элементы (ножи) для фиксации щупов на изделии или образце. Корпуса датчиков изготавливаются из нержавеющей стали и термостойкого пластика. Каждая пара щупов управляется двигателями постоянного тока для ручной или автоматической фиксации (сведение/разведение) щупов на образце. Начальное положение нижних щупов определяется положением перемещаемого по высоте датчика, фиксирующимся винтом. Начальное расстояние между щупами определяется перемещением и фиксацией верхних щупов на градуированной измерительной планке.
Конструкция датчиков предусматривает температурную компенсацию в диапазоне рабочих температур.
Датчики могут работать в составе испытательных машин производства «Walter+Bai AG», Швейцария.

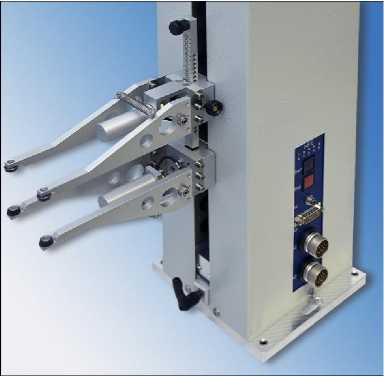

Внешний вид датчиков приведен на рисунке 1.
