Номер по Госреестру СИ: 53730-13
53730-13 Датчики перемещений (деформаций)
(MFL)
Назначение средства измерений:
Датчики перемещений (деформаций) MFL предназначены для измерения деформаций материалов при проведении испытаний материалов на прочность.
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 1
Общие сведения
Дата публикации - 10.02.2023
Срок свидетельства - 11.05.2028
Номер записи -
ID в реестре СИ - 366101
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификация MFL-500, модификация MFL-300, модификации MFL-300, мод. MFL-500, мод. MFL-300, Датчик перемещения (деформации)MFL-300, Датчик перемещения (деформации) MFL-500, от 0 до 500 мм, Датчик перемещения (деформации) MFL-300, Датчик перемещений (деформаций) MFL мод. MFL-300, MFL-500, MFL-300, MFL MFL-300,
Производитель
Изготовитель - Фирма "Walter + Bai AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 117
Выдано извещений - 0
Кол-во периодических поверок - 73
Кол-во средств измерений - 57
Кол-во владельцев - 17
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№888 от 2018.05.11 О продлении срока действия свидетельств об утверждении типа средств измерений
№241 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Датчики перемещений (деформаций) (MFL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
53730-13 Датчики перемещений (деформаций) (MFL) Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) | 70229-18 Датчики перемещений (деформаций)Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
|
53730-13 Датчики перемещений (деформаций) (MFL) Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
84257-21 Анализаторы рентгенорадиометрические поточные цифровые (АРП-1Ц) ООО "Техноаналитприбор" (РОССИЯ г. Москва) |
|
53730-13 Датчики перемещений (деформаций) (MFL) Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
70242-18 Измерители перемещений (деформаций) автоматические (ИДА) Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
|
53730-13 Датчики перемещений (деформаций) (MFL) Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
84321-22 Измерители перемещений (деформаций) автоматические (ТС ИДА) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
Все средства измерений ООО "Тестсистемы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22607-02 01.06.2012 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22607-12 23.08.2017 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22711-02 01.06.2012 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22711-12 23.08.2017 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22712-02 01.06.2012 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22712-12 23.08.2017 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
28351-04 01.01.2010 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
28351-09 01.12.2014 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38322-08 01.08.2013 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43888-10 |
Машина испытательная универсальная, LFM-L 10 kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-10 01.08.2015 |
Машины электромеханические для испытаний на кручение, LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-17 06.10.2027 |
Машины электромеханические для испытаний на кручение, серии LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50633-12 |
Машина универсальная испытательная трехзонная, LFM-600/200/150 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53727-13 11.05.2028 |
Датчики перемещений (деформаций), Mini MFA 2, 3542, 3548 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53730-13 11.05.2028 |
Датчики перемещений (деформаций), MFL Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53731-13 06.06.2018 |
Датчики перемещений (деформаций), MFN-A Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53732-13 11.05.2028 |
Датчики перемещений (деформаций), HTV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53733-13 11.05.2028 |
Датчики перемещений (деформаций), MFA 12, MFA 25, 3541 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
53734-13 11.05.2028 |
Датчики перемещений (деформаций), 3648 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
59842-15 18.12.2024 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62856-15 24.12.2020 |
Машины испытательные универсальные, LFM 1000-T4000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68741-17 18.09.2027 |
Копры маятниковые, серии PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68935-17 23.10.2027 |
Машины испытательные универсальные, серии LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68943-17 23.10.2027 |
Машины испытательные универсальные, серии LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70555-18 13.03.2028 |
Измерители перемещений (деформаций) оптические бесконтактные, серии VEX Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71046-18 11.05.2028 |
Датчики перемещений (деформаций), MFE-900 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71073-18 11.05.2028 |
Датчики перемещений (деформаций), серии 3549 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71871-18 17.07.2028 |
Датчики перемещений (деформаций), серии 3580 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72522-18 |
Машина для испытаний строительных материалов, LF-D-3000kN-S/LF-DBZ-200kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
75354-19 21.06.2024 |
Машины гидравлические для испытаний на сжатие, D-3000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Измерители перемещений (деформаций) автоматические (ТС ИДА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 15 | 1 | 14 | 0 | 6 | 1 | 5 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 12 | 4 | 5 | 0 | 5 | 2 | 2 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 15 | 13 | 1 | 0 | 13 | 12 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 0 | 17 | 0 | 9 | 0 | 9 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 2 | 2 | 0 | 4 | 2 | 2 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 5 | 2 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ФОРТОТЕСТ" (RA.RU.314530) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ГОСТ" (RA.RU.314902) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 7 | 2 | 0 | 7 | 0 | 4 | 0 | 4 |
Стоимость поверки Измерители перемещений (деформаций) автоматические (ТС ИДА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Датчики перемещений (деформаций) MFL. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) MFL
-
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .... 50 м и длин волн в диапазоне 0,2.... 50 мкм».
-
2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».
-
3. Техническая документация фирмы «Walter+Bai AG», Швейцария.
Поверка
Поверкаосуществляется по документу МП ТИнТ 76-2012 «Датчики перемещений (деформаций) MFL. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 29 ноября 2012 г.
Основные средства поверки:
- лазерная измерительная система, основная погрешность ±1 мкм/м.
Изготовитель
Фирма «Walter+Bai AG», ШвейцарияIndustriestrasse 4, 8224 Lonningen, Schweiz
Заявитель
ООО «МЕЛИТЭК »117342, г. Москва, ул. Обручева, д. 34/63 стр. 2. Тел./факс: +7(495) 781-07-85
Принцип действия датчиков перемещений (деформаций) MFL основан на преобразовании удлинения образца в перемещение измерительных щупов, закрепляющихся на испытуемом образце. Величина деформации определяется посредством тензорезисторов, установленных на перемещающихся щупах. Измеренная величина деформации передается на моторы, перемещающие щупы вдоль направляющей и поддерживающие постоянное измерительное усилие в продольном направлении. Удлинение образца (равное суммарному перемещению измерительных щупов) определяется посредством растровой линейки. Измерительный сигнал по соединительному кабелю поступает в устройство обработки информации.
Датчики перемещений (деформаций) MFL изготавливаются в 2 модификациях, отличающихся диапазоном измерений.
Внешний вид датчиков перемещений (деформаций) MFL приведен на рисунке 1:

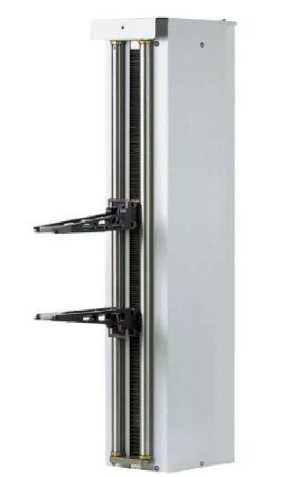

Рис. 1. Внешний вид датчиков перемещений (деформаций) MFL.
|
1. |
Датчик перемещений (деформаций) MFL |
1 шт. | |||||||
|
2. |
Руководство по эксплуатации «Датчики перемещений (деформаций) MFL. Руководство по эксплуатации» |
1 экз. | |||||||
|
3. |
Методика поверки МП ТИнТ 76-2012 «Датчики перемещений | ||||||||
|
(деформаций) MFL. Методика поверки» |
1 экз. | ||||||||
|
Наименование модификации MFL-300 MFL-500 Диапазон измерений, мм 0...300 0.500 Пределы допускаемой погрешности измерений ±1,5 мкм в диапазоне 0.0,3 мм; ±0,5 % в диапазоне более 0,3 мм Габаритные размеры (ДхШхВ), мм, не более: Масса, кг, не более: 452х148х823 15 Лист № 2 Всего листов 2 Условия эксплуатации: - температура, °С 20 ± 5 - относительная влажность, % 60 ± 20 - давление, кПа 84.106 | |||||||||
