Номер по Госреестру СИ: 32500-12
32500-12 Калибраторы времени отключения УЗО
(ERS-2)
Назначение средства измерений:
Калибраторы времени отключения УЗО ERS-2 (далее по тексту: калибраторы) предназначены для воспроизведения интервалов времени отключения устройств защитного отключения (УЗО).
Калибраторы применяются как эталонное средство измерений для поверки и калибровки измерителей типа MIE-500, MRP (MRP-110, MRP-120, MRP-200, MRP-201), MPI
(MPI -502, MPI -505, MPI -508, MPI -510, MPI -511, MPI -520, MPI -525), предназначенных для контроля параметров УЗО.
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 08.02.2017
Номер записи - 118461
ID в реестре СИ - 340861
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
УЗО ERS-2, Нет модификации, нет данных , нет, мод. ERS-2, Калибраторы времени отключения УЗО ERS-2, Калибраторы времени отключения УЗО, Без модификации, MRP-201, ERS-2 3.1.ZBH.1258.2017, ERS-2 3.1.ZBH.0914.2014, ERS-2, ERS - 2, -, УЗО ERS-2,
Производитель
Изготовитель - Фирма "Sonel S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 433
Выдано извещений - 0
Кол-во периодических поверок - 246
Кол-во средств измерений - 85
Кол-во владельцев - 62
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2950 дн.
Приказы РСТ, где упоминается данный тип СИ
№167 от 2023.01.27 О внесении изменений в сведения об утвержденных типах средств измерений
№892 от 2016.07.11 О внесении изменений в описание типа на измерители параметров электроустановок C.A 6116
№850 от 2016.07.06 Об утверждении эталонов единиц величин
№812 от 2014.06.09 Об утверждении эталонов единиц величин (ФБУ"Ярославский ЦСМ")
№40 от 2020.01.21 О внесении изменений в описание типа СИ Прицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ
№2977 от 2021.12.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№420 от 2022.02.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№549 от 2022.03.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3062 от 2022.12.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№3395 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяные топлива и смазочные материалы" (ТК 031)
№1438 от 2023.07.10 ПРИКАЗ Об утверждении типов средств измерений
№1785 от 2024.08.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№1943 от 2024.08.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (4)
№546 от 2025.03.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2483 от 2025.11.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Калибраторы времени отключения УЗО (ERS-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sonel S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20911-01 01.03.2006 |
Измерители параметров цепей электропитания, MZC-300 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
20912-01 01.03.2006 |
Измерители параметров цепей "фаза-ноль" и "фаза-фаза", MZC-200 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
21183-01 01.05.2006 |
Измерители параметров электроизоляции с мультиметром, MIC-1, MIC-1T Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
21183-02 01.08.2007 |
Измерители параметров электроизоляции с мультиметром, MIC-1, MIC-1T, MIC-1000, MIC-2500 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
21272-01 01.06.2006 |
Измерители параметров устройств заземления, MRU-100, MRU-101 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
21273-01 01.06.2006 |
Измерители параметров устройств защитного отключения и заземления, MRP-110, MRP-1, MRP-200 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
25698-03 01.10.2008 |
Магазины мер сопротивлений проводников присоединения к земле и выравнивания потенциалов, OD-2-D Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
25699-03 01.10.2008 |
Магазины мер сопротивлений петли короткого замыкания, OD-1-E2 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
25700-03 14.02.2024 |
Меры сопротивления петли короткого замыкания прецизионные многозначные, RN-1-P Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
25786-03 01.11.2008 |
Магазины мер сопротивлений электроизоляции и изоляторов, OD-2-W4c-f Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
26114-03 05.12.2018 |
Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов, MIC-3 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
26115-03 01.12.2013 |
Клещи токоизмерительные с мультиметром, CMP-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
26859-04 01.05.2009 |
Измерители параметров электробезопасности электроустановок, MIE-500 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
26859-09 01.10.2014 |
Измерители параметров электробезопасности электроустановок, MIE-500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
27222-04 01.08.2009 |
Калибраторы времени отключения УЗО, CZASK v2.0 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
27590-04 01.09.2009 |
Катушки индуктивности силовой цепи эталонные, LN-1 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
28985-05 01.05.2010 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-120 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
28985-10 16.04.2020 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-120 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
29588-05 01.08.2010 |
Микроомметры, MMR-600, MMR-610 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
30997-06 01.02.2011 |
Клещи токоизмерительные с мультиметром, CMP-1000 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
31382-06 01.04.2011 |
Измерители параметров цепей "фаза-нуль" и "фаза-фаза" электросетей, MZC-200, MZC-201, MZC-202 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
31382-11 01.08.2016 |
Измерители параметров цепей "фаза-нуль" и "фаза-фаза" электросетей, MZC-200, MZC-201, MZC-202 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
31544-06 01.05.2011 |
Измерители параметров цепей электропитания зданий, MZC-300, MZC-303E Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
31967-06 01.07.2011 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-200 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
31967-11 16.11.2026 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-200, MRP-201 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
31987-06 01.07.2011 |
Измерители сопротивления заземляющих устройств, молниезащиты, проводников присоединения к земле и выравнивания потенциалов, MRU-100, MRU-101 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
32303-06 01.09.2011 |
Анализаторы-регистраторы качества электроэнергии с функцией измерения фликера, REN-700 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
32498-06 01.09.2011 |
Измерители параметров электробезопасности мощных электроустановок, MZC-310S Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
32498-11 16.11.2026 |
Измерители параметров электробезопасности мощных электроустановок, MZC-310S Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
32500-06 01.09.2011 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
32500-12 08.02.2017 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
32600-06 01.10.2011 |
Измерители параметров электробезопасности электроустановок, MPI-510 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
32600-07 01.04.2012 |
Измерители параметров электробезопасности электроустановок, MPI-510, MPI-511 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
33128-06 01.12.2011 |
Магазины мер сопротивлений заземления, OD-2-D6b/5W Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
33224-06 01.12.2011 |
Магазины мер сопротивлений изоляции, OD-2-W4a, OD-2-W4e Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
34085-07 01.04.2012 |
Меры сопротивлений электроизоляции, RN-2-W/T Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
34197-07 13.08.2017 |
Измерители сопротивления, увлажненности и степени старения электроизоляции, MIC-1000, MIC-2500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
34590-07 13.08.2017 |
Измерители сопротивления, увлажненности и степени старения электроизоляции, MIC-5000 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
40026-08 01.01.2014 |
Измерители сопротивления электроизоляции, MIC-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
40152-08 28.03.2019 |
Измерители напряжения, P-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
41925-09 24.12.2019 |
Измерители параметров заземляющих устройств, MRU-20, MRU-105, MRU-120, MRU-200 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
43559-10 18.06.2025 |
Катушки индуктивности силовой цепи эталонные, LN-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
44093-10 12.03.2030 |
Микроомметры, MMR-620, MMR-630 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
44170-10 12.03.2030 |
Измерители параметров электробезопасности электроустановок, MPI-502, MPI-505, MPI-508, MPI-520, MPI-525 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
44990-10 17.07.2030 |
Мультиметры цифровые, CMM-40 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
44991-10 01.08.2015 |
Клещи электроизмерительные, CMP-200, CMP-400, CMP-401, CMP-1006 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
47341-11 16.06.2026 |
Измерители параметров цепей электропитания зданий, MZC-300, MZC-304, MZC-305, MZC-306 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
47699-11 16.06.2021 |
Анализаторы параметров качества электрической энергии, PQM-701 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
48120-11 31.10.2016 |
Люксметры, LXP-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
49421-12 10.03.2027 |
Измерители параметров электроизоляции, MIC-10, MIC-30, MIC-2505, MIC-2510 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
49569-12 10.03.2027 |
Мультиметры цифровые, CMM-10 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
49719-12 05.05.2017 |
Тепловизоры, KT-160, KT-160A Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
49798-12 05.05.2017 |
Клещи электроизмерительные, CMP-600 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
50912-12 24.08.2017 |
Пирометры, DIT-130, DIT-500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
53612-13 29.05.2018 |
Тепловизоры, КТ-130, КТ-140, КТ-150, КТ-384 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
53794-13 11.05.2029 |
Клещи электроизмерительные, CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
57276-14 14.02.2029 |
Анализаторы параметров качества электрической энергии, PQM-700, PQM-701Z, PQM-701Zr, PQM-702 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
58907-14 31.10.2019 |
Измерители параметров электроизоляции, MIC-5005, MIC-5010, MIC-5050, MIC-10k1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
61219-15 24.07.2030 |
Измерители параметров электробезопасности электроустановок, MPI-530 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
64050-16 18.05.2026 |
Люксметры, LXP-2, LXP-10A, LXP-10B Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
68961-17 23.10.2027 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
70102-17 29.12.2027 |
Анализаторы параметров качества электрической энергии, PQM-702T, PQM-703, PQM-710, PQM-711 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
58907-20 28.02.2030 |
Измерители параметров электроизоляции, MIC Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
78055-20 22.04.2030 |
Измерители параметров заземляющих устройств, MRU Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
85766-22 07.06.2027 |
Мультиметры цифровые, СММ Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
86612-22 31.08.2027 |
Измерители напряжения, P Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
89688-23 07.08.2028 |
Клещи электроизмерительные, СМР Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Кто поверяет Калибраторы времени отключения УЗО (ERS-2)
Стоимость поверки Калибраторы времени отключения УЗО (ERS-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2500 | 5661 |
|
ФБУ НИЦ ПМ-Ростест Москва |
6653 | 5661 |
|
ФБУ Калининградский ЦСМ Калининградская область |
2595 | 5661 |
|
ФБУ Кировский ЦСМ Кировская область |
8500 | 5661 |
|
ФБУ Курский ЦСМ Курская область |
4520 | 5661 |
Программное обеспечение
С помощью программного обеспечения реализуются основные функции прибора . Это обеспечение режимов задания интервалов времени отключения - ручного или автоматического, задание требуемых величин интервалов времени в выбранном режиме, формирование выходного сигнала, соответствующего заданному интервалу времени отключения.
Программное обеспечение, установленное на встроенный микроконтроллер является неперепрограммируемым, выполняет функции управления режимами работы, и вывода информации о текущем состоянии прибора на дисплей. Программное обеспечение анализатора на метрологические характеристики прибора не влияет.
Конструкция калибраторов исключает доступ и возможность изменения программного обеспечения, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений, уровень защиты «А» по МИ 3286-2010.
Идентификационные данные программного обеспечения

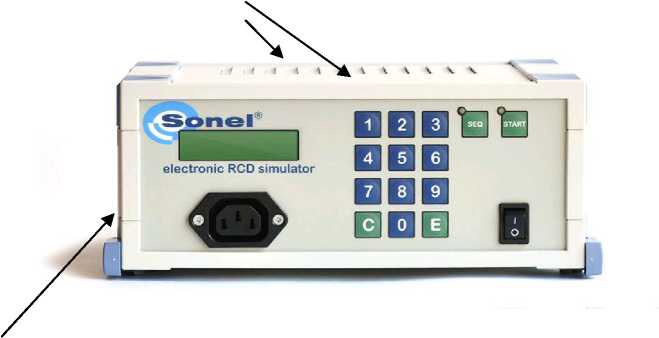

Фотография общего вида прибора представлены на рисунке 1.
Места для размещения наклеек
Место нанесения пломбы
Рисунок 1. Общий вид калибратора
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО для калибратора ERS-2 |
ПО ERS-2 |
ERS-2 v.2.2 |
0х1А47 |
CRC16 |
и места размещения наклеек и места пломбировки
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на правый верхний угол этикетки способом печати на самоклеющейся пленке. Этикетка размещается на верхней панели калибраторов. На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью калибраторов времени отключения УЗО указаны в эксплуатационном документе «Калибраторы времени отключения УЗО ERS-2. Руководство по эксплуатации», раздел 9.2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам времени отключения УЗО
Техническая документация фирмы «Sonel S.A.», Польша .
Поверка
Поверкаосуществляется по документу МП-РТ 31/441-2011 «Калибраторы времени отключения УЗО ERS-2. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в октябре 2011 г.
Основное оборудование, необходимое для поверки. Таблица 3
|
Наименование средств поверки |
Основные технические характеристики | |
|
Диапазон измерения интервалов времени t |
Абсолютная погрешность измерения интервалов времени Dt, с | |
|
1 |
2 |
3 |
|
Частотомер электронно-счетный Ч3-64 |
От 10 нс до 2104 с |
Dt = ± (/5o’t/ + /Д1ур/ + /ДЬап/ + 210-9) , |
|
1 |
2 |
3 |
|
где: относительная погрешность по частоте кварцевого генератора З0 = ±5 • 10-7 за 12 месяцев; Д1ур - погрешность установки уровня запуска не превышает 10-6 с; Дtзап - погрешность запуска, связанная с уровнем шумов не превышает 10-6 с. | ||
|
Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-200 |
Диапазон отображения времени отключения t от 1 до 500 мс |
± 0,02^ ± 1 ед.мл. разряда |
Изготовитель
Фирма «Sonel S.A.», Польша.Адрес изготовителя:
Poland, 58-100 Swidnica, ul. Wokulskiego, 11, тел. + 74 85 83 800, факс + 74 85 83 809
e-mail: sonel@sonel.pl
Принцип действия калибраторов времени отключения УЗО ERS-2 заключается в реализации функции реле времени. При этом отсчет времени в калибраторе запускается при подаче на его управляющий вход дифференциального тока силой 100 мА, генерируемого поверяемым измерителем, а прекращается в тот момент, когда измеренное калибратором время будет равно установке времени отключения УЗО. В этот же момент калибратор, имитируя отключение УЗО, размыкает контакты в цепи протекания дифференциального тока и поверяемый измеритель типа MRP выводит на свой дисплей собственный результат счета времени отключения УЗО, при этом погрешность счета определяется как разность между показанием поверяемого измерителя и уставкой времени калибратора.
Калибратор представляет собой настольный лабораторный прибор.
На передней панели калибратора расположены органы управления и индикации, имеющие следующее назначение
Дисплей - служит для отображения текущих режимов работы калибратора и
установленных значений времени срабатывания;
SEQ - кнопка выбора автоматического режима работы калибратора. При
активации этого режима светится индикатор рядом с этой кнопкой;
START
|
I/O |
- кнопка включения / выключения питания калибратора; |
|
1,gS4J5J6J7J8J9J0 |
- кнопки набора значения времени срабатывания; |
|
С |
- кнопка удаления значения времени срабатывания, набранного в ручном режиме; |
E
- кнопка перехода в ручной режим набора времени срабатывания;
- кнопка активации калибратора для выполнения измерений. После ее нажатия светится индикатор рядом с этой кнопкой;
Розетка трехполюсная - для подключения измерительного кабеля с маркировкой W1, W2, W3, W4.
На задней панели калибратора расположены разъем для поключения сетевого кабеля питания, разъем GATE для подключения при поверке калибратора к частотомеру, работающему в режиме измерения длительности, или к осциллографу, а также находятся три гнезда для плавких предохранителей.
Калибраторы могут использоваться без предварительного прогрева.
Комплектность поставки прибора соответствует таблице 2. Таблица 2
|
Наименование |
Кол-во |
Примечание |
|
Калибратор ERS-2 |
1 шт. | |
|
Кабель питания 220 В |
1 шт. | |
|
Измерительный кабель с маркировкой W1 |
1 шт. |
Для поверки измерителей серии MRP или MIE |
|
Измерительный кабель с маркировкой W2 |
1 шт. |
Для поверки измерителей серии MRP или MIE |
|
Измерительный кабель с маркировкой W3 |
1 шт. |
Для поверки измерителей серии MPI-510, MPI-511 |
|
Измерительный кабель с маркировкой W4 |
Для поверки измерителей серии MPI-502, MPI-505, MPI-508, MPI-520, MPI-525 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Устанавливаемые автоматически интервалы времени |
(10; 20; 40; 180; 490) мс |
|
Диапазон устанавливаемых интервалов времени в ручном режиме |
От 10 мс до 900 мс |
|
Пределы допускаемой абсолютной погрешности установки интервалов времени (t) в диапазоне от 10 мс до 190 мс |
± (0,002-t + 0,2 мс) |
|
Пределы допускаемой абсолютной погрешности установки интервалов времени в диапазоне от 200 мс до 900 мс |
± (0,005-t + 0,2 мс) |
|
Класс защиты |
II (EN 61010-1) |
|
Категория безопасности |
II 300В (EN 61010-1) |
|
Степень защиты корпуса |
IP40 |
|
Наименование характеристики |
Значение характеристики |
|
Питание прибора |
Напряжение питания (220 ± 22) В; частота сети (50 ± 1) Гц; потребляемая мощность 50 ВА, не более |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
252 х 212 х 102 |
|
Масса, г, не более |
1290 |
|
Рабочие условия применения:
|
От плюс 10 до плюс 40 °С; от 30 до 90 %; от 60 до 106 кПа |
|
Нормальные условия применения:
|
От плюс 15 до плюс 25 °С; от 40 до 80 %; от 84 до 106 кПа |
|
Условия хранения и транспортирования:
|
От минус 20 до плюс 50 °С; от 30 до 90 %; от 60 до 106 кПа |
