Номер по Госреестру СИ: 39750-08
39750-08 Трансформаторы тока
(CT24)
Назначение средства измерений:
Трансформаторы тока СТ24.предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 21.11.2022
Номер записи - 127366
ID в реестре СИ - 349766
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2566 от 2017.11.21 О продлении срока действия свидетельств об утверждении типа средств измерений
№237 от 2021.03.05 Об утверждении типа средств измерений
Наличие аналогов СИ: Трансформаторы тока (CT24)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37750-08 21.11.2022 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
39750-08 21.11.2022 |
Трансформаторы тока, CT24 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
40355-09 28.01.2024 |
Трансформаторы напряжения измерительные, VGM Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44087-10 27.01.2025 |
Трансформаторы напряжения измерительные, 4MT (4MU) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44088-10 23.03.2020 |
Трансформаторы напряжения измерительные, 4MR (EGS) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44089-10 23.03.2020 |
Трансформаторы тока измерительные, 4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44090-10 23.03.2020 |
Трансформаторы тока измерительные, 4MA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44092-10 27.01.2025 |
Трансформаторы тока измерительные, 4MD Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46006-10 27.01.2025 |
Трансформаторы тока измерительные, PRK(CGT) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46007-10 27.01.2025 |
Трансформаторы тока измерительные, GAR Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46012-10 27.01.2025 |
Трансформаторы напряжения измерительные, EY…WS Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52435-13 21.11.2022 |
Трансформаторы тока, GAM/GAE/K/4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52436-13 21.11.2022 |
Трансформаторы тока, ELK/VIS Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52588-13 21.11.2022 |
Трансформаторы напряжения, EGS, EGG Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52590-13 21.11.2022 |
Трансформаторы тока, GAR3 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52591-13 21.11.2022 |
Трансформаторы тока, GAR10, GAR20 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
53244-13 |
Трансформаторы напряжения, 4MT32 XC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
57799-14 |
Трансформаторы тока, SGS10/2 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
58451-14 |
Трансформаторы напряжения, 4MR12 ZEK Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
69156-17 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
72903-18 26.10.2024 |
Трансформаторы тока, 4MС4 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
76584-19 18.11.2024 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44090-20 30.01.2025 |
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44090-20 30.01.2025 |
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44088-20 30.01.2025 |
Трансформаторы напряжения, 4MR/EGS/EGG Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
52435-20 24.03.2025 |
Трансформаторы тока, GAM/GAE/K/4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
39749-20 24.03.2025 |
Трансформаторы тока, СТ12 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
39749-08 21.11.2022 |
Трансформаторы тока, CT12 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года; с 10.04.2020 - 8 лет |
|
78708-20 |
Трансформаторы напряжения, 4MT (4MT22) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
|
81617-21 |
Трансформаторы напряжения, 4MT (4MT22) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
|
92139-24 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы тока (CT24)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (CT24)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографским способом и на шильдик трансформатора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений ОтсутствуютНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока СТ24ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:
-
- эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А;
-
- прибор сравнения КТ.01, ПГ (0,001^1,0)%, (0,1 ^20) мин.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный № 30001-10,Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел./факс 251-76-01/113-01-14, e-mail: info@vniim.ru
Принцип действия трансформатора заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы тока СТ24 являются проходными трансформаторами внутренней установки с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. Трансформаторы тока СТ24 выпускаются в исполнениях СТ24, CT24D, СТ24Е и CT24F , отличающихся значениями номинальных первичных токов, габаритными и установочными размерами и массой. Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.

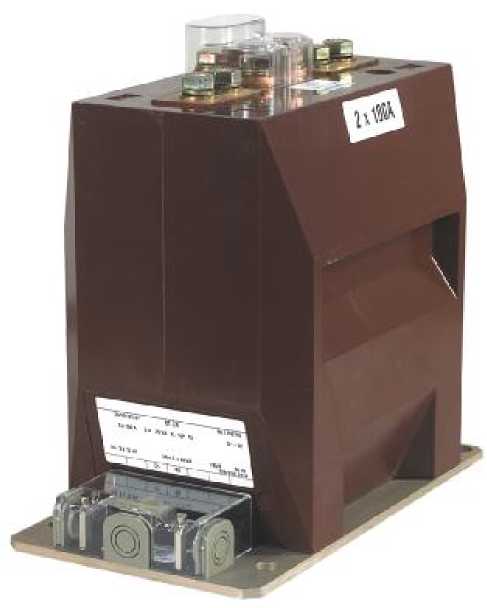

Общий вид трансформаторов тока СТ24 представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.
