Номер по Госреестру СИ: 52590-13
52590-13 Трансформаторы тока
(GAR3)
Назначение средства измерений:
Трансформаторы тока GAR3 предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц. Трансформаторы используются на генераторных и вспомогательных токопро-водах электростанций, а так же на высоковольтных вводах силовых трансформаторов и выключателей.

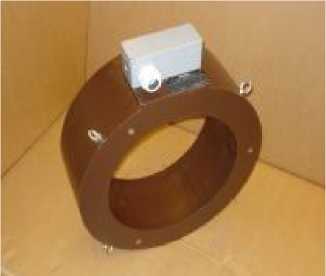

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 21.11.2022
Номер записи - 142403
ID в реестре СИ - 364803
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, GAR3/3К, GAR3/3K, GAR3/2К, GAR3,
Производитель
Изготовитель - Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 51
Выдано извещений - 0
Кол-во периодических поверок - 36
Кол-во средств измерений - 33
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№1465 от 2021.07.23 О внесении изменений в сведения об утвержденном типе средств измерений
№2477 от 2021.11.08 О внесении изменений в сведения об утвержденных типах средств измерений (65010-16, 80961-21, 64755-16, 62230-15, 53140-13, 62156-15, 39899-15, 41130-09, 40114-08)
№255 от 2022.02.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1357 от 2022.06.06 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (6)
№2316 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№3260 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1723 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№2391 от 2023.11.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№393 от 2024.02.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1303 от 2024.05.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№2217 от 2024.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№671 от 2025.04.04 О внесении изменений в сведения об утвержденном типе СИ (7)
№671 от 2025.04.04 О внесении изменений в сведения об утвержденных типах средств измерений
№1380 от 2025.07.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№2361 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПГУ-410Т г. Салават
№1594 от 2016.10.18 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1123 от 2016.08.19 О внесении изменений в описание типа систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№2566 от 2017.11.21 О продлении срока действия свидетельств об утверждении типа средств измерений
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2632 от 2021.11.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2635 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
№387 от 2025.02.26 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока (GAR3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37750-08 21.11.2022 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
39750-08 21.11.2022 |
Трансформаторы тока, CT24 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
40355-09 28.01.2024 |
Трансформаторы напряжения измерительные, VGM Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44087-10 27.01.2025 |
Трансформаторы напряжения измерительные, 4MT (4MU) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44088-10 23.03.2020 |
Трансформаторы напряжения измерительные, 4MR (EGS) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44089-10 23.03.2020 |
Трансформаторы тока измерительные, 4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44090-10 23.03.2020 |
Трансформаторы тока измерительные, 4MA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44092-10 27.01.2025 |
Трансформаторы тока измерительные, 4MD Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46006-10 27.01.2025 |
Трансформаторы тока измерительные, PRK(CGT) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46007-10 27.01.2025 |
Трансформаторы тока измерительные, GAR Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46012-10 27.01.2025 |
Трансформаторы напряжения измерительные, EY…WS Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52435-13 21.11.2022 |
Трансформаторы тока, GAM/GAE/K/4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52436-13 21.11.2022 |
Трансформаторы тока, ELK/VIS Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52588-13 21.11.2022 |
Трансформаторы напряжения, EGS, EGG Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52590-13 21.11.2022 |
Трансформаторы тока, GAR3 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52591-13 21.11.2022 |
Трансформаторы тока, GAR10, GAR20 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
53244-13 |
Трансформаторы напряжения, 4MT32 XC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
57799-14 |
Трансформаторы тока, SGS10/2 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
58451-14 |
Трансформаторы напряжения, 4MR12 ZEK Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
69156-17 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
72903-18 26.10.2024 |
Трансформаторы тока, 4MС4 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
76584-19 18.11.2024 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44090-20 30.01.2025 |
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44090-20 30.01.2025 |
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44088-20 30.01.2025 |
Трансформаторы напряжения, 4MR/EGS/EGG Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
52435-20 24.03.2025 |
Трансформаторы тока, GAM/GAE/K/4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
39749-20 24.03.2025 |
Трансформаторы тока, СТ12 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
39749-08 21.11.2022 |
Трансформаторы тока, CT12 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года; с 10.04.2020 - 8 лет |
|
78708-20 |
Трансформаторы напряжения, 4MT (4MT22) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
|
81617-21 |
Трансформаторы напряжения, 4MT (4MT22) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
|
92139-24 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Трансформаторы тока (GAR3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 12 | 12 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 21 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "НПК" (RA.RU.313336) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (GAR3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
4300 | 4300 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока GAR3» фирмы “ Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.”, Австрия
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока GAR3
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление торговли и товарообменных операций;
-
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Изготовитель
Фирма «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.», Австрия.
Адрес: Beethovegasse 43-45, A-2340 Modling, Austria. тел. +43 409 2236-0, факс +43 409 2236-0
Заявитель
ООО « Инжиниринговый центр КВК -электро », Россия Адрес: 129128 г. Москва, ул. Бажова д. 8 тел. +7 495 661 7234, факс +7 495 661 7293
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года. Адрес: 119361, Москва, Г-361, ул. Озерная, 46, тел.(495) 437 55 77, факс(495) 437 56 66. e-mail: office@vniims.ru
Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформаторы не имеют собственной первичной обмотки. Первичной обмоткой трансформатора является токоведущая шина аппарата, изоляция обеспечивается за счет собственной изоляции аппарата. Трансформаторы могут иметь до шести вторичных обмоток, намотанных на тороидальные сердечники. Выводы вторичных обмоток подключаются к клеммным колодкам в коробке вторичных выводов, которая закрыта крышкой и пломбируется для предотвращения несанкционированного доступа к выводам. Трансформаторы могут выполнять
функции защиты и измерения. Во всех трансформаторах с номинальными первичными токами выше 2000 А предусмотрена экранирующая обмотка для минимизации эффекта от случайных потоков, произведенных смежными шинами. Изготавливаются трансформаторы отличающиеся конструкцией крепления и материалом изоляции в зависимости от эксплуатации внутри или снаружи помещения.
Руководство по эксплуатации - 1экз.
Паспорт - 1 экз.
|
Номинальные первичные токи, А |
от 20 до 50000 |
|
Номинальные вторичные токи, А |
5 или 1 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Параметры обмоток Для измерений: | |
|
Классы точности |
0,2s; 0,2; 0,5s; 0,5; 1,0; 3,0 |
|
Коэффициенты безопасности |
от 5 до 20 |
|
Номинальные нагрузки, В^А |
от 1 до 120 |
|
Параметры обмоток Для защиты: | |
|
Классы точности |
5Р, 10P |
|
Предельная кратность |
от 5 до 60 |
|
Номинальные нагрузки, В^А |
от 1 до 120 |
|
Номинальная частота, Гц |
50 или 60 |
|
Масса, кг |
от 20 до 500 |
|
Габаритные размеры , (внеш. 0 x внутр. 0 x высота) мм |
от 0 100 x 0 30 x 50 до 0 2000 x 0 1800 x 600 |
|
Климатическое исполнение по ГОСТ 15150-69 УХЛ1, У3 в диапазоне от - 50 °С до + 50 °С | |
