Номер по Госреестру СИ: 52436-13
52436-13 Трансформаторы тока
(ELK/VIS)
Назначение средства измерений:
Трансформаторы тока ELK/VIS (далее трансформаторы) являются масштабными преобразователями тока, предназначенными для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц и 60 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 21.11.2022
Номер записи - 142227
ID в реестре СИ - 364627
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2566 от 2017.11.21 О продлении срока действия свидетельств об утверждении типа средств измерений
№3415 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Системы тревожной сигнализации и противокриминальной защиты" (ТК 234)
Наличие аналогов СИ: Трансформаторы тока (ELK/VIS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37750-08 21.11.2022 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
39750-08 21.11.2022 |
Трансформаторы тока, CT24 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
40355-09 28.01.2024 |
Трансформаторы напряжения измерительные, VGM Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44087-10 27.01.2025 |
Трансформаторы напряжения измерительные, 4MT (4MU) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44088-10 23.03.2020 |
Трансформаторы напряжения измерительные, 4MR (EGS) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44089-10 23.03.2020 |
Трансформаторы тока измерительные, 4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44090-10 23.03.2020 |
Трансформаторы тока измерительные, 4MA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44092-10 27.01.2025 |
Трансформаторы тока измерительные, 4MD Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46006-10 27.01.2025 |
Трансформаторы тока измерительные, PRK(CGT) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46007-10 27.01.2025 |
Трансформаторы тока измерительные, GAR Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46012-10 27.01.2025 |
Трансформаторы напряжения измерительные, EY…WS Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52435-13 21.11.2022 |
Трансформаторы тока, GAM/GAE/K/4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52436-13 21.11.2022 |
Трансформаторы тока, ELK/VIS Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52588-13 21.11.2022 |
Трансформаторы напряжения, EGS, EGG Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52590-13 21.11.2022 |
Трансформаторы тока, GAR3 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52591-13 21.11.2022 |
Трансформаторы тока, GAR10, GAR20 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
53244-13 |
Трансформаторы напряжения, 4MT32 XC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
57799-14 |
Трансформаторы тока, SGS10/2 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
58451-14 |
Трансформаторы напряжения, 4MR12 ZEK Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
69156-17 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
72903-18 26.10.2024 |
Трансформаторы тока, 4MС4 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
76584-19 18.11.2024 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44090-20 30.01.2025 |
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44090-20 30.01.2025 |
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44088-20 30.01.2025 |
Трансформаторы напряжения, 4MR/EGS/EGG Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
52435-20 24.03.2025 |
Трансформаторы тока, GAM/GAE/K/4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
39749-20 24.03.2025 |
Трансформаторы тока, СТ12 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
39749-08 21.11.2022 |
Трансформаторы тока, CT12 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года; с 10.04.2020 - 8 лет |
|
78708-20 |
Трансформаторы напряжения, 4MT (4MT22) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
|
81617-21 |
Трансформаторы напряжения, 4MT (4MT22) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
|
92139-24 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Трансформаторы тока (ELK/VIS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (ELK/VIS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульном листе паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ELK/VIS
ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
МЭК 60044-1 - 2003 Трансформаторы измерительные. Часть 1. Трансформаторы тока. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:
-эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А;
- прибор сравнения КТ.01, ПГ (0,001 1,0)%, (0.1^20) мин.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный № 30001-10,Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел./факс 251-76-01/113-01-14, e-mail: info@vniim.ru
Принцип действия трансформаторов тока ELK/VIS заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
однофазные и диаметр окна Климатическое
Трансформаторы тока ELK/VIS это трансформаторы внутренней установки с газовой изоляцией, которыми комплектуются КРУ различного типа с уровнем напряжения до 800 кВ. Трансформаторы ELK/VIS выпускаются двух исполнений -Геометрические параметры ELK/VIS (внешний диаметр, определяются заказом в соответствии с параметрами КРУ. соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.
трехфазные. и высота) исполнение
Клеймение

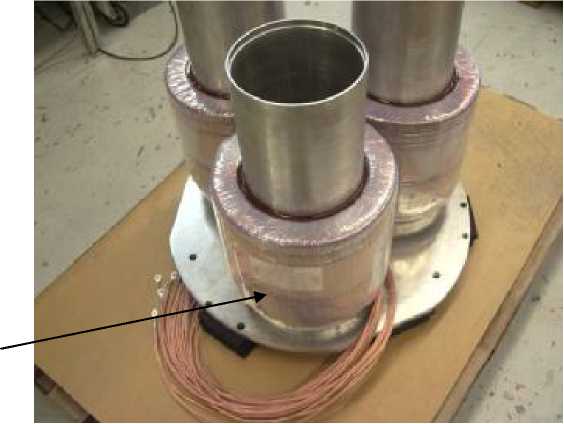

Общий вид трансформаторов тока ELK/VIS представлен на рис. 1. трансформаторов после поверки осуществляется в виде наклейки на корпуса.
рис.1.
1 Трансформатор тока 1 шт .;
2 Паспорт 1 экз.
Основные метрологические и технические характеристики трансформаторов тока ELK/VIS приведены в таблице1.
Таблица 1
|
Характеристика |
Значение |
Примечание |
|
Количество вторичных обмоток |
1 - 6 | |
|
Номинальный первичный ток (11Н), А |
10 - 4000 | |
|
Номинальный вторичный ток (12Н), А |
1 или 5 | |
|
Номинальная вторичная нагрузка (cosф=0,8), 1ГА |
1 - 30 |
Соотношения классов точности и номинальных нагрузок (в зависимости от заказа) указано в паспорте каждого трансформатора PX - по МЭК 60044-1 -2003, пп. 2.3.11; 14. |
|
Номинальные классы точности:
|
0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0 5Р; 10Р; PX | |
|
Номинальная предельная кратность тока вторичной обмотки (для защиты) не менее |
5 - 100 |
В зависимости от заказа |
|
Номинальный коэффициент безопасности вторичной обмотки для измерения не более |
5 - 20 |
В зависимости от заказа |
|
Ток термической стойкости 11Т, кА/с |
60 11Н min.; 100 кА max. | |
|
Ток динамической стойкости 1д, кА |
2,5 11тн | |
|
Уровень изоляции, кВ |
0,72 |
0,72 кВ при непосредственном контакте токоведущей шины с корпусом трансформатора |
|
Средний срок службы, лет |
25 | |
|
Г абаритные размеры (диаметр х высота), мм, не более |
320х680 |
для однофазного трансформатора |
|
Масса трансформатора, кг, не более |
300 |
