Номер по Госреестру СИ: 52588-13
52588-13 Трансформаторы напряжения
(EGS, EGG)
Назначение средства измерений:
Трансформаторы напряжения EGS, EGG предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления. Применяются в установках переменного тока промышленной частоты в электросетях от 3 до 35 кВ.

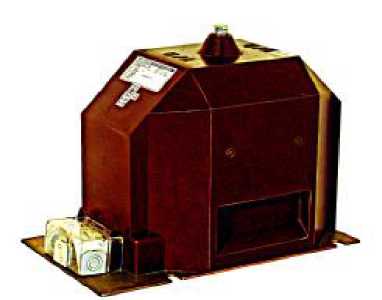

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 21.11.2022
Номер записи - 142400
ID в реестре СИ - 364800
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
ДМ8008Вуф, ДМ8008-ВУФ, ДМ8008 Вуф, ДМ-2005Cr1Ex, ДМ 8008-ВУф, EGS10, EGS, EGG, EGS 10, EGS, EGG20У3, EGG20, EGG 20,
Производитель
Изготовитель - Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 204
Выдано извещений - 0
Кол-во периодических поверок - 144
Кол-во средств измерений - 152
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 199090 дн.
Приказы РСТ, где упоминается данный тип СИ
№345 от 2024.02.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1465 от 2021.07.23 О внесении изменений в сведения об утвержденном типе средств измерений
№2477 от 2021.11.08 О внесении изменений в сведения об утвержденных типах средств измерений (65010-16, 80961-21, 64755-16, 62230-15, 53140-13, 62156-15, 39899-15, 41130-09, 40114-08)
№255 от 2022.02.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1357 от 2022.06.06 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (6)
№2316 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№3260 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1723 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№2391 от 2023.11.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№393 от 2024.02.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1303 от 2024.05.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№2217 от 2024.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№671 от 2025.04.04 О внесении изменений в сведения об утвержденном типе СИ (7)
№671 от 2025.04.04 О внесении изменений в сведения об утвержденных типах средств измерений
№1380 от 2025.07.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№2169 от 2011.05.10 О внесении изменений и дополнений в приложение к приказу Федерального агентства по техническому регулированию и метрологии от 20 августа 2010 г. № 3108
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1594 от 2016.10.18 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1123 от 2016.08.19 О внесении изменений в описание типа систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№2566 от 2017.11.21 О продлении срока действия свидетельств об утверждении типа средств измерений
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2632 от 2021.11.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
Наличие аналогов СИ: Трансформаторы напряжения (EGS, EGG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37750-08 21.11.2022 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
39750-08 21.11.2022 |
Трансформаторы тока, CT24 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
40355-09 28.01.2024 |
Трансформаторы напряжения измерительные, VGM Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44087-10 27.01.2025 |
Трансформаторы напряжения измерительные, 4MT (4MU) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44088-10 23.03.2020 |
Трансформаторы напряжения измерительные, 4MR (EGS) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44089-10 23.03.2020 |
Трансформаторы тока измерительные, 4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44090-10 23.03.2020 |
Трансформаторы тока измерительные, 4MA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44092-10 27.01.2025 |
Трансформаторы тока измерительные, 4MD Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46006-10 27.01.2025 |
Трансформаторы тока измерительные, PRK(CGT) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46007-10 27.01.2025 |
Трансформаторы тока измерительные, GAR Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46012-10 27.01.2025 |
Трансформаторы напряжения измерительные, EY…WS Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52435-13 21.11.2022 |
Трансформаторы тока, GAM/GAE/K/4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52436-13 21.11.2022 |
Трансформаторы тока, ELK/VIS Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52588-13 21.11.2022 |
Трансформаторы напряжения, EGS, EGG Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52590-13 21.11.2022 |
Трансформаторы тока, GAR3 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52591-13 21.11.2022 |
Трансформаторы тока, GAR10, GAR20 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
53244-13 |
Трансформаторы напряжения, 4MT32 XC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
57799-14 |
Трансформаторы тока, SGS10/2 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
58451-14 |
Трансформаторы напряжения, 4MR12 ZEK Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
69156-17 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
72903-18 26.10.2024 |
Трансформаторы тока, 4MС4 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
76584-19 18.11.2024 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44090-20 30.01.2025 |
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44090-20 30.01.2025 |
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44088-20 30.01.2025 |
Трансформаторы напряжения, 4MR/EGS/EGG Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
52435-20 24.03.2025 |
Трансформаторы тока, GAM/GAE/K/4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
39749-20 24.03.2025 |
Трансформаторы тока, СТ12 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
39749-08 21.11.2022 |
Трансформаторы тока, CT12 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года; с 10.04.2020 - 8 лет |
|
78708-20 |
Трансформаторы напряжения, 4MT (4MT22) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
|
81617-21 |
Трансформаторы напряжения, 4MT (4MT22) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
|
92139-24 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Трансформаторы напряжения (EGS, EGG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ОАО "СЗТТ" (RA.RU.311453) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 48 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "МЦМО" (РОСС RU.0001.310255) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "НПК" (RA.RU.313336) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 3 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 99 | 0 | 99 | 0 | 99 | 0 | 99 |
Стоимость поверки Трансформаторы напряжения (EGS, EGG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7850 | 7850 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения приведены в руководстве по эксплуатации «Трансформаторы напряжения EGS, EGG» фирмы “ Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.”, Австрия
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения EGS, EGG
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- осуществление торговли и товарообменных операций;
-
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки: Трансформаторы напряжения эталонные: НЛЛ-15 и НЛЛ-35, класс точности 0,05. Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.Адрес: 119361, Москва, Г-361, ул. Озерная, 46, тел. (495) 437 55 77, факс (495) 437 56 66 e-mail: office@vniims.ru
Трансформаторы напряжения EGS, EGG представляют собой масштабные преобразователи индуктивного типа, однофазные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает
основную изоляцию. Трансформаторы данного типа имеют до трех вторичных обмоток - одну или две основные измерительные и одну дополнительную. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммная коробка вторичных выводов снабжена изоляционной крышкой, которая
пломбируется для предотвращения модификации трансформаторов EGS, EGG различаются величиной допускаемых нагрузок вторичных обмоток, габаритами и весовыми характеристиками. Данные трансформаторы мо-
несанкционированного доступа. Изготавливаемые
гут комплектоваться предохранителями.
Трансформатор напряжения - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
|
Наименование параметра |
EGS |
EGG |
|
наибольшие рабочие напряжения, кВ |
от 3,6 до 40,5 |
от 3,6 до 40,5 |
|
номинальные первичные напряжения, кВ |
от 3/^3 до 35/^3 |
от 3/^3 до 35/^3 |
|
номинальные вторичные напряжения, В - обмотки для измерений |
100/^3; 110/V3 |
100/V3; 110/V3 |
|
- дополнительные обмотки |
100, 100/3 |
100, 100/3 |
|
классы точности/ вторичные нагрузки, В^ А: - обмотки для измерений |
0,2/1-70, 0,5/1-150, |
0,2/1-50, 0,5/1-120, |
|
1/1-200, 3/1-300 |
1/1-180, 3/1-300 | |
|
- дополнительные обмотки |
3Р/1-300, 6P/1-300 |
3Р/1-300, 6P/1-300 |
|
предельная мощность, В^А |
до 800 |
до 800 |
|
номинальная частота, Гц |
50 или 60 |
50 или 60 |
|
масса, не более, кг |
от 10 до 60 |
от 18 до 70 |
|
габаритные размеры (Ш х Д х В), мм, |
от 340*150*210 до 395*260*390 |
395*230*320 |
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -50 до +50 °С.
