Номер по Госреестру СИ: 46012-10
46012-10 Трансформаторы напряжения измерительные
(EY…WS)
Назначение средства измерений:
Трансформаторы напряжения измерительные EY.WS предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного напряжения частоты 50 Гц и напряжения 40,5 кВ.

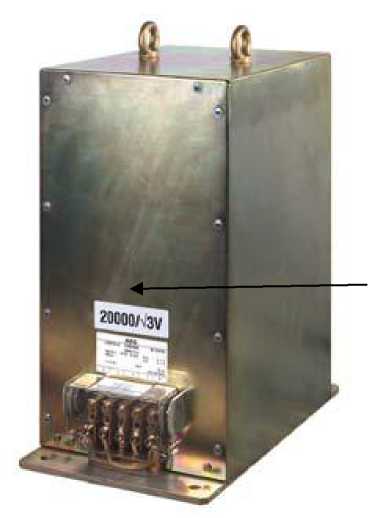

Внешний вид.
