Номер по Госреестру СИ: 47021-11
47021-11 Приборы для измерения коэффициентов отражения и передачи модульные
(NI PXIe-5630)
Назначение средства измерений:
Приборы для измерения коэффициентов отражения и передачи модульные NI PXIe-5630 предназначены для измерения комплексных коэффициентов отражения и передачи в коаксиальных трактах.

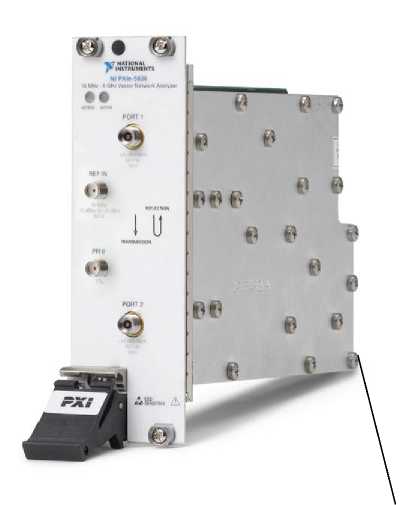

Внешний вид.
Приборы для измерения коэффициентов отражения и передачи модульные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.05.2021
Номер записи - 135797
ID в реестре СИ - 358197
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, NI PXIe-5630,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 15
Выдано извещений - 1
Кол-во периодических поверок - 12
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№583 от 2016.05.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№2870 от 2011.06.15 Об утверждении типов средств измерений (Регистрационный номер в Гос реестре СИ 47014-11 по47028-11)
Наличие аналогов СИ: Приборы для измерения коэффициентов отражения и передачи модульные (NI PXIe-5630)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "National Instruments Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53905-13 28.05.2024 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53913-13 28.05.2029 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54365-13 28.05.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54366-13 28.05.2029 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
55586-13 02.10.2024 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
55589-13 02.10.2024 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57389-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57391-14 01.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57392-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57580-14 01.04.2029 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58297-14 15.07.2029 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59749-15 25.11.2029 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59845-15 25.11.2029 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71723-18 09.07.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71724-18 09.07.2029 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74862-19 23.04.2029 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74861-19 23.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74860-19 23.04.2029 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75842-19 20.08.2029 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75841-19 20.08.2029 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76762-19 28.11.2029 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76642-19 29.11.2029 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Приборы для измерения коэффициентов отражения и передачи модульные (NI PXIe-5630)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЧРЗ "ПОЛЕТ" (RA.RU.310605) | 10 | 1 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| АО "ФНПЦ"ННИИРТ" (RA.RU.312740) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы для измерения коэффициентов отражения и передачи модульные (NI PXIe-5630)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9000 | 11063 |
|
ФБУ Ростовский ЦСМ Ростовская область |
13483 | 11063 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
11508 | 11063 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
10260 | 11063 |
Программное обеспечение
Пакет программного обеспечения NI-VNA устанавливается на жесткий диск внешнего контроллера с интерфейсом PXI Express и работает под управлением операционной системы Windows. Программное обеспечение выполняет функции управления режимами работы, математические функции обработки и представления измерительной информации, в том числе усреднение с различными режимами выборки, пересчет измеряемых величин из полярной системы координат в декартовую систему, поиск максимумов и минимумов, и прочие сервисные функции. По структуре программное обеспечение разделяется на две части. Существенная для утверждения типа часть, защищенная от неавторизованного доступа, служит для записи и хранения калибровочных констант, идентификационных данных о типе и серийном номере модуля в энергонезависимой памяти модулей EEPROM, а также передачи и хранения данных измерений в памяти контроллера. Остальная часть программного обеспечения может иметь гибкие применения, конфигурируемые пользователем. Для расширения возможностей управления модулями, сбора данных измерений, реализации автоматизированного режима и программирования может быть использовано приложение National Instruments LabVIEW, поставляемое по отдельному заказу.
|
уровень защиты |
класс риска C по WELMEC 7.2 для категории U класс С по МИ 3286-2010 | |
|
идентификационное наименование |
идентификационный номер версии |
алгоритм проверки идентификационного номера версии |
|
NI-VNA |
A.X; где A - целое число > 1 X - целое число > 0 |
автоматическое вычисление контрольных сумм и хеширование с представлением результата в виде идентификационных данных (наименование, серийный номер, номер версии пакета программного обеспечения) |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится экранирующую панель приборов для измерения коэффициентов отражения и передачи модульных NI PXIe-5630 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «373153A-01R. Приборы для измерения коэффициентов отражения и передачи модульные NI PXIe-5630. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к приборам для измерения коэффициентов отражения и передачи модульных NI PXIe-5630ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля и надзора (в сфере электросвязи).
Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1548-2011. Приборы для измерения коэффициентов отражения и передачи модульные NI PXIe-5630. Методика поверки», утвержденному руководителем ГЦИ СИ «РОСТЕСТ-МОСКВА» 16.05.2011 г.
Средства поверки:
|
наименование и требования к метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
|
меры КСВН 1,4 ± 0,1; 2,0 ± 0,1 диапазон частот от 10 МГц до 6 ГГц; относительная погрешность определения действительного значения КСВН 1,4 на частотах до 5 ГГц не более ± 1,5 %; на частотах от 5 до 6 ГГц не более ± 2 %; относительная погрешность определения действительного значения КСВН 2,0 на частотах до 5 ГГц не более ± 2 %; на частотах от 5 до 6 ГГц не более ± 3 % |
нагрузки с КСВН 1,4 ± 0,05; 2,0 ± 0,05 из комплекта мер КСВН и полного сопротивления |
|
ЭК9-140 диапазон частот от 0 до 4 ГГц; относительная погрешность определения действительного значения КСВН 1,4 не более ± 1 %, КСВН 2,0 не более ± 1,5 % нагрузки с КСВН 1,4 ± 0,05; 2,0 ± 0,05 из комплекта мер КСВН и полного сопротивления | |
|
ЭК9-145 диапазон частот от 4 до 18 ГГц; относительная погрешность определения действительного значения КСВН не более ± 1 % | |
|
аттенюатор 20 дБ диапазон частот от 10 МГц до 6 ГГц; погрешность определения действительного значения ослабления на частотах до 3 ГГц не более ± 0,1 дБ; на частотах от 3 до 6 ГГц не более ± 0,15 дБ; КСВН не более 1,25 |
аттенюатор коаксиальный Agilent 8191B-020 номинальное значение 20 дБ; погрешность определения действительного значения ослабления на частотах от 0 до 12,4 ГГц не более ± 0,09 дБ; КСВН на частотах от 0 до 8 ГГц не более 1,2 |
|
стандарт частоты относительная погрешность частоты 10 МГц не более ± V10-8; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± V10-10; уровень сигнала + 7 дБм |
|
частотомер разрешение на частоте 2 ГГц не хуже 100 Гц; вход внешней синхронизации 10 МГ ц |
частотомер электронно-счетный Agilent 53181A с опцией 030 разрешение 1 Гц на частоте 2 ГГц; вход внешней синхронизации 10 МГ ц |
Принцип действия приборов для измерения коэффициентов отражения и передачи модульных NI PXIe-5630 основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства либо поступающего с его выхода. Тестовый сигнал формируется высокостабильным генератором на фиксированной частоте или в выбранной полосе частот с непрерывной либо однократной разверткой. Представление комплексных параметров производится в полярных координатах (модуль и фаза) или в декартовых координатах (действительная и мнимая части), имеются также режимы отображения полного сопротивления на диаграмме Смита и группового времени задержки.
Конструктивно приборы для измерения коэффициентов отражения и передачи модульные NI PXIe-5630 выполнены в виде экранированной печатной платы, на которой закреплены лицевая панель с разъемами для присоединения сигнальных кабелей, и разъем интерфейса. Плата устанавливается в слоты шасси с шиной PXI Express компании “National Instruments”.
Внешний вид приборов для измерения коэффициентов отражения и передачи модульных NI PXIe-5630 с указанием места пломбирования от несанкционированного доступа показан на фотографии ниже. Пломбирование осуществляется путем нанесения специальной краски под винт на экранирующей панели. Знак поверки в виде наклейки размещается в свободной части экранирующей панели.
место пломбирования
По техническим требованиям приборы для измерения коэффициентов отражения и передачи модульные NI PXIe-5630 соответствуют ГОСТ 22261-94.
|
наименование и обозначение |
кол-во |
|
прибор для измерения коэффициентов отражения и передачи модульный NI PXIe-5630 |
1 шт. |
|
компакт-диск с документацией и программным обеспечением NI-VNA |
1 шт. |
|
калибровочный модуль 764133-01 (тип N) или 764132-01 (тип K) |
по заказу |
|
принадлежности |
по заказу |
|
NI PXIe-5630. Руководство по началу работы с прибором (на русском языке) |
1 шт. |
|
NI PXIe-5630. Руководство по эксплуатации (на русском языке) 373153A-01R |
1 шт. |
|
методика поверки МП РТ 1548-2011 |
1 шт. |
|
диапазон частот |
от 10 МГц до 6 ГГц |
|
разрешение по частоте |
10 Гц |
|
пределы допускаемой основной относительной погрешности частоты опорного генератора 60 при температуре 23 ± 5 оС |
± 2,540'6 |
|
пределы допускаемого относительного дрейфа частоты опорного генератора 6А за 1 год |
± Г10'6 |
|
дополнительная относительная погрешность частоты опорного генератора в диапазоне температур от 0 до + 55 оС, не более |
± 1,5-10"6/ оС |
|
пределы основной допускаемой относительной погрешности установки частоты генератора при внутренней синхронизации |
± (5о + N-5a), N - к-во лет с даты выпуска |
|
внешняя синхронизация частота сигнала уровень сигнала синусоидальной формы |
10 МГц ± 100 Гц от - 10 до + 3 дБм 1 |
|
уровень мощности тестового сигнала генератора |
от - 30 до + 5 дБм |
|
полоса пропускания на промежуточной частоте |
от 10 Гц до 30 кГц |
|
максимальное количество точек отсчетов на траектории |
3201 |
|
1. здесь и далее сокращение «дБм» обозначает уровень мощности в д |
Б относительно 1 мВт |
|
динамический диапазон (уровень тестового сигнала + 5 дБм, полоса пропускания на промежуточной частоте 10 Гц, режим высокого разрешения), не менее на частотах от 10 МГ ц до 3 ГГ ц на частотах от 3 до 6 ГГ ц |
108 дБ 100 дБ |
|
направленность измерительного моста после калибровки, не менее на частотах от 10 МГ ц до 5 ГГ ц на частотах от 5 до 6 ГГ ц |
42 дБ 36 дБ |
|
пределы основной допускаемой погрешности измерений (температура 23 ± 5 °C, высокий уровень мощности) | |
|
относительная погрешность измерения КСВН в поверяемых точках при КСВН = 1,4 на частотах от 10 МГц до 5 ГГц при КСВН = 1,4 на частотах от 5 до 6 ГГц при КСВН = 2,0 на частотах от 10 МГц до 5 ГГц при КСВН = 2,0 на частотах от 5 до 6 ГГц |
(от - 4 до + 5) % (от - 6 до + 7,5) % (от - 6 до + 7,5) % (от - 10 до + 13,5) % |
|
абсолютная погрешность измерения модуля коэффициента передачи в диапазоне от 0 до - 50 дБ на частотах от 10 МГ ц до 3 ГГ ц на частотах от 3 до 6 ГГ ц |
± 0,2 дБ ± 0,4 дБ |
|
тип высокочастотных соединителей |
K(f) (2,92 мм), 50 Ом |
|
габаритные размеры высота глубина толщина |
130 мм 216 мм 40 мм |
|
масса, не более |
680 г |
|
потребляемая мощность от шасси PXI Express, не более |
14 Вт |
|
рабочие условия применения температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря |
от 0 до + 55 °C от 10 до 90 % 2000 м |
|
условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, не более |
от - 41 до + 71 °C от 5 до 95 % |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
|
безопасность |
по ГОСТ Р 51350-99 (МЭК 61010-1:90) |
