Номер по Госреестру СИ: 54366-13
54366-13 Осциллографы цифровые модульные
(NI PXIe-5162)
Назначение средства измерений:
Осциллографы цифровые модульные NI PXIe-5162 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Внешний вид.

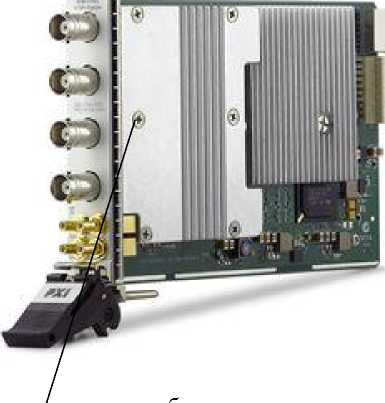

Осциллографы цифровые модульные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 28.05.2029
Номер записи -
ID в реестре СИ - 366812
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, PXIe-5162, Ni PXIe-5162, NI PXe 5162, NATIONAL INSTRUMENTS PXIE - 5162, DPO, -,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 145
Выдано извещений - 1
Кол-во периодических поверок - 97
Кол-во средств измерений - 11
Кол-во владельцев - 14
Усредненный год выпуска СИ - 0
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№1027 от 2018.05.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№124 от 2023.01.25 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Мясо и мясная продукция" (ТК 226)
№1116 от 2024.04.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (27)
Наличие аналогов СИ: Осциллографы цифровые модульные (NI PXIe-5162)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54366-13 Осциллографы цифровые модульные (NI PXIe-5162) Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
54566-13 Осциллографы цифровые (МОСЦ6) Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») (РОССИЯ г. Москва, г. Зеленоград) |
Все средства измерений Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53905-13 28.05.2024 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53913-13 28.05.2029 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54365-13 28.05.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54366-13 28.05.2029 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
55586-13 02.10.2024 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
55589-13 02.10.2024 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57389-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57391-14 01.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57392-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57580-14 01.04.2029 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58297-14 15.07.2029 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59749-15 25.11.2029 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59845-15 25.11.2029 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71723-18 09.07.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71724-18 09.07.2029 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74862-19 23.04.2029 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74861-19 23.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74860-19 23.04.2029 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75842-19 20.08.2029 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75841-19 20.08.2029 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76762-19 28.11.2029 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76642-19 29.11.2029 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Осциллографы цифровые (МОСЦ6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 22 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 74 | 10 | 8 | 59 | 0 | 65 | 8 | 57 | ||
| АО "КОНЦЕРН "СОЗВЕЗДИЕ" (RA.RU.311789) | 6 | 1 | 0 | 6 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "ЧРЗ "ПОЛЕТ" (RA.RU.310605) | 6 | 1 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 14 | 0 | 12 | 0 | 3 | 0 | 3 | ||
| ООО "Профигрупп" (РОСС RU.0001.310158) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осциллографы цифровые (МОСЦ6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7000 | 5630 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4260 | 5630 |
Программное обеспечение
Пакет программного обеспечения NI-Scope устанавливается на жесткий диск внешнего контроллера с интерфейсом PXI Express, и работает под управлением операционной системы Windows. Программное обеспечение выполняет функции управления режимами работы, математические функции обработки и представления измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
|
Класс риска |
A по WELMEC 7.2 для категории U |
|
Идентификационное наименование |
NI-Scope |
|
Идентификационный номер версии |
4.0 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится экранирующую панель осциллографов цифровых модульных NI PXIe-5162 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «371133R-R. Осциллографы цифровые модульные NI. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым модульным NI PXIE-5162
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП РТ 1926-2013 «Осциллографы цифровые модульные NI PXIe-5162. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва» 02.07.2013 г.
Средства поверки:
|
наименование и требования к метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
|
калибратор постоянного напряжения относительная погрешность установки постоянного напряжения от 90 мВ до 40 В не более ± 0,5 % |
калибратор универсальный Fluke 9100 с опциями 100, 250 / 600 относительная погрешность установки постоянного напряжения от 90 mV до 40 V не более ± 0,25 % |
|
генератор сигналов низкочастотный относительная погрешность установки синусоидального напряжения частотой 50 кГц от 50 мВ до 14 В скз не более ± 1 % |
генератор сигналов сложной формы со сверхнизким уровнем искажений Stanford Research Systems DS360 относительная погрешность установки синусоидального напряжения частотой 50 кГц от 50 мВ до 14 В скз не более ± 1 % |
|
ваттметр проходящей мощности диапазон частот от 10 МГц до 2 ГГц; относительная погрешность измерения мощности от - 30 до + 5 дБм не более 0,3 dB |
ваттметр проходящей СВЧ мощности Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 50 до + 10 дБм на частотах от 10 МГц до 18 ГГц не более 0,15 дБ |
|
генератор СВЧ диапазон частот от 10 МГц до 1,5 ГГц; диапазон уровня от - 25 до + 10 дБм |
генератор сигналов Agilent E8257D-520 диапазон частот от 250 кГц до 20 ГГц; диапазон уровня от - 115 до + 15 дБм |
Изготовитель
Компания “National Instruments Corporation” ,США11500 North Morac Expway,
Austin, Texas, 78759-3504, USA; тел./факс 1-512-683-8000, e-mail info@ni.com
Заявитель
ЗАО «АКТИ-Мастер», г. Москва
юридический адрес: 125047, Москва, ул. Александра Невского,
19/25, стр. 1; тел./факс (499)154-74-86
Принцип действия осциллографов цифровых модульных NI PXIe-5162 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени в цифровой код, математической обработке сигнала в цифровой форме, и отображении его на дисплее в виде осциллограммы.
Конструктивно осциллографы цифровые модульные NI PXIe-5162 выполнены в виде экранированной сборки с лицевой панелью и разъемами интерфейса, которая устанавливается в слот шасси PXI Express компании “National Instruments”. Внешний вид осциллографов цифровых модульных NI PXIe-5162 показан на фотографии. Знак поверки в виде наклейки размещается в свободной части экранирующей панели.
место пломбирования
Фотография
Осциллографы цифровые модульные NI PXIe-5162 выпускаются в двухканальной и четырехканальной модификациях.
По условиям эксплуатации осциллографы цифровые модульные NI PXIe-5162 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до + 45 °C.
|
количество каналов (по заказу) |
2 или 4 |
|
входное сопротивление |
50 Ом; 1 МОм |
|
верхняя частота полосы пропускания по уровню - 3 дБ | |
|
входное сопротивление 50 Ом |
1,5 ГГц |
|
входное сопротивление 1 МОм, типовое справочное значение |
300 МГц |
|
время нарастания переходной характеристики, не более, типовое справочное значение | |
|
входное сопротивление 50 Ом |
320 пс |
|
входное сопротивление 1 МОм, типовое справочное значение |
1,4 нс |
|
максимальная скорость выборки (частота дискретизации) |
5 ГГц |
|
тип связи по входу: открытый (DC); закрытый (AC) | |
|
нижняя частота среза по уровню - 3 дБ при закрытом входе, типовое справочное значение | |
|
входное сопротивление 50 Ом |
170 кГц |
|
входное сопротивление 1 МОм |
17 Гц |
|
разрядность аналого-цифрового преобразователя |
10 бит |
|
пределы диапазонов вертикальной шкалы R | |
|
входное сопротивление 50 Ом |
от 0,05 до 5 В |
|
входное сопротивление 1 МОм |
от 0,05 до 50 В |
|
диапазоны установки напряжения смещения Uo | |
|
входное сопротивление 50 Ом | |
|
диапазон вертикальной шкалы от 0,05 до 1 В |
± 0,5 В |
|
диапазон вертикальной шкалы 2 В |
± 1,5 В |
|
диапазон вертикальной шкалы 5 В |
0 В |
|
входное сопротивление 1 МОм | |
|
диапазон вертикальной шкалы от 0,05 до 1 В |
± 0,5 В |
|
диапазон вертикальной шкалы 2 до 10 В |
± 5 В |
|
диапазон вертикальной шкалы 20 В |
± 30 В |
|
диапазон вертикальной шкалы 50 В |
± 15 В |
|
пределы допускаемой погрешности измерения постоянного напряжения U 1: ± [0,02-(U - Uo) + 0,014/Uo + 0,006<R + 0,6 мВ] | |
|
пределы допускаемой погрешности измерения напряжения частотой 50 кГц: ± 0,5 дБ | |
|
пределы допускаемой погрешности частоты опорного генератора, типовое справочное значение |
± Г10’5 |
|
порог устойчивости при внутренней синхронизации, | |
|
на частотах не более 100МГц |
0,03^R |
|
на частотах выше 100 МГц |
0,05^R |
|
порог устойчивости при внешней синхронизации, только для 2-х канального исполнения, типовое справочное значение | |
|
на частотах не более 100МГц |
0,03^R |
|
на частотах выше 100 МГц |
0,08^R |
|
тип входных соединителей |
BNC(f), 50 Ом |
примечание 1. в пределах ± 3 °C от температуры, при которой выполнена автоподстройка (Self-Calibrate); типовые справочные значения для пределов диапазонов 0,05; 0,1; 0,2 В
|
габаритные размеры (высота х глубина х толщина) мм |
131 х 214 х 20 |
|
масса, не более |
430 г |
|
потребляемая мощность от шасси PXI Express, не более |
35 Вт |
|
рабочие условия применения (группа 3 ГОСТ 2261-94) температура окружающей среды относительная влажность воздуха, без конденсата, не более предельная высота над уровнем моря |
от 0 до + 45 °C от 10 до 90 % 2000 м |
|
условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, без конденсата, не более |
от - 40 до + 70 °C от 5 до 95 % |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
|
безопасность |
по ГОСТ Р 52319-2005 |
