Сведения о средстве измерений: 72686-18 Осциллографы цифровые модульные

Номер по Госреестру СИ: 72686-18
72686-18 Осциллографы цифровые модульные
(NI PXIe-5164)

Назначение средства измерений:
Осциллографы цифровые модульные NI PXIe-5164 (далее - модули) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

сертификация программного обеспечения

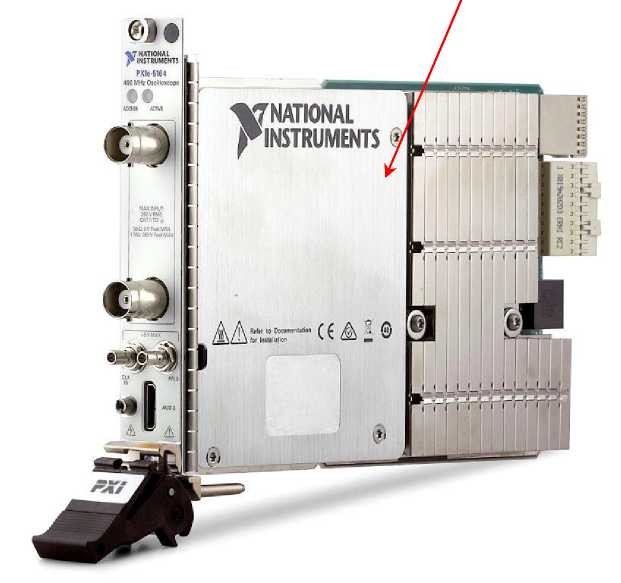

Внешний вид. Осциллографы цифровые модульные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Осциллографы цифровые модульные
Рисунок № 1

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 27.09.2024
Номер записи - 168872
ID в реестре СИ - 490953
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

PXIe-5164, NI PXIe-5164,

Производитель

Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
