Сведения о средстве измерений: 48200-11 Аттенюаторы программируемые модульные

Номер по Госреестру СИ: 48200-11
48200-11 Аттенюаторы программируемые модульные
(NI PXI-5695)

Назначение средства измерений:
Аттенюаторы программируемые модульные NI PXI-5695 предназначены для воспроизведения нормированных значений ослабления электромагнитных колебаний в коаксиальных линиях передачи.

сертификация программного обеспечения
Внешний вид. Аттенюаторы программируемые модульные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аттенюаторы программируемые модульные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 22.09.2021
Номер записи - 137238
ID в реестре СИ - 359638
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет модификации, нет данных, PXI-5695, NI PXI-5695, -,

Производитель

Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 67
Выдано извещений - 1
Кол-во периодических поверок - 41
Кол-во средств измерений - 13
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Аттенюаторы программируемые модульные (NI PXI-5695)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "National Instruments Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
45501-10
29.06.2025
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
46514-11
11.03.2021
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
47021-11
18.05.2021
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
47898-11
18.08.2026
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
47899-11
18.08.2021
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
47900-11
18.08.2021
Осциллографы цифровые модульные, NI 5153, NI 5154
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
48200-11
22.09.2021
Аттенюаторы программируемые модульные, NI PXI-5695
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
48201-11
22.09.2026
Генераторы сигналов произвольной формы модульные, NI PXIe-5451
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
48245-11
27.10.2026
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
50805-12
06.07.2022
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
50845-12
06.07.2022
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
50951-12
06.07.2022
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51248-12
26.07.2022
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51831-12
23.10.2022
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51844-12
23.10.2022
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
53103-13
01.02.2023
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
53905-13
28.05.2024
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
53913-13
28.05.2029
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
54365-13
28.05.2024
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
54366-13
28.05.2029
Осциллографы цифровые модульные, NI PXIe-5162
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
55586-13
02.10.2024
Генераторы сигналов модульные многоканальные, NI PXIe-5673E
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
55589-13
02.10.2024
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
56624-14
26.02.2019
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
57388-14
15.05.2019
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
57389-14
01.04.2029
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
57390-14
15.05.2019
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
57391-14
01.04.2029
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
57392-14
01.04.2029
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
57580-14
01.04.2029
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
57582-14
01.04.2024
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
57585-14
01.04.2024
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
57586-14
01.04.2024
Генераторы сигналов модульные, NI PXI-5671
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
58297-14
15.07.2029
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
59749-15
25.11.2029
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
59845-15
25.11.2029
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
61391-15
16.11.2025
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
61937-15
19.10.2025
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
61938-15
19.10.2025
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
61939-15
19.10.2025
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
66304-16
29.12.2026
Генераторы сигналов, NI PXIe-5654
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67303-17
14.04.2022
Генераторы сигналов произвольной формы модульные, NI PXI-5402
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
68010-17
06.07.2022
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
68393-17
24.08.2022
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
68394-17
24.08.2022
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
68422-17
28.08.2022
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
68973-17
23.10.2022
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
69164-17
01.11.2022
Модули измерительные для резистивных мостовых схем, NI PXIe-4339
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
71723-18
09.07.2029
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
71724-18
09.07.2029
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72686-18
27.09.2024
Осциллографы цифровые модульные, NI PXIe-5164
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72685-18
27.09.2024
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
74862-19
23.04.2029
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
74861-19
23.04.2029
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
74860-19
23.04.2029
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
75842-19
20.08.2029
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
75841-19
20.08.2029
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
76139-19
13.09.2024
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
76762-19
28.11.2029
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
76642-19
29.11.2029
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
79181-20
11.09.2025
Нагрузки электронные, RMX-400X
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
79649-20
20.11.2025
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.

Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.

Стоимость 200 руб. или по подписке

Кто поверяет Аттенюаторы программируемые модульные (NI PXI-5695)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "АКТИ-МАСТЕР"
(RA.RU.311666)
  • PXI-5695
  • 15 0 0 0 0 0 0
    ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА"
    (RA.RU.311874)
  • -
  • NI PXI-5695
  • 4 0 4 0 4 0 4
    АО "АКТИ-МАСТЕР"
    (RA.RU.311666)
  • PXI-5695
  • NI PXI-5695
  • 14 2 0 13 0 13 0 13
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • нет модификации
  • NI PXI-5695
  • 3 0 2 0 1 0 1
    ФГУП "РФЯЦ ВНИИТФ им. академика Е.И.Забабахина"
    (RA.RU.311874)
  • нет данных
  • 8 0 0 0 0 0 0
    АО "УПКБ "ДЕТАЛЬ"
    (1438)
  • NI PXI-5695
  • 19 9 0 19 1 19 0 19
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • NI PXI-5695
  • 4 1 3 0 4 1 3

    Стоимость поверки Аттенюаторы программируемые модульные (NI PXI-5695)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    9000 7000
    ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина
    Челябинская область
    5000 7000

    Программное обеспечение

    Пакет программного обеспечения устанавливается на жесткий диск внешнего контроллера с интерфейсом PXI, и работает под управлением операционной системы Windows. Программное обеспечение выполняет функции управления режимами работы, в том числе выбор каналов и значений ослабления, отображение действительных значений ослабления на выбранной частоте, а также сервисные функции.

    По структуре программное обеспечение разделяется на две части. Существенная для утверждения типа часть, защищенная от неавторизованного доступа, служит для записи и хранения калибровочных констант, идентификационных данных о типе и серийном номере в энергонезависимой памяти EEPROM, а также передачи и хранения данных измерений в памяти контроллера. Остальная часть программного обеспечения может иметь гибкие применения, конфигурируемые пользователем. Для расширения возможностей автоматизированного управления может быть использовано приложение “National Instruments LabVIEW”, поставляемое по отдельному заказу. Для управления режимами может использоваться также программа “NI PXI-569x Demo Panel”, входящая в комплект поставки.

    класс (уровень) защиты

    класс риска C по WELMEC 7.2 для категории U уровень С по МИ 3286-2010

    идентификационное наименование

    идентификационный

    номер версии

    алгоритм проверки

    идентификационного номера версии

    NI PXI-5690

    1.X; где

    X - целое число > 1

    автоматическое вычисление контрольных сумм и хеширование с представлением результата в виде идентификационных данных (наименование, серийный номер, номер версии пакета программного обеспечения)


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на экранирующую панель аттенюаторов программируемых модульных NI PXI-5695 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений изложены в документе «371609E-01R. Аттенюаторы программируемые модульные NI PXI-5695. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к аттенюаторам программируемым модульным NI PXI-5695

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    Осуществление мероприятий государственного контроля и надзора в сфере электросвязи; выполнение работ по оценке соответствия средств электросвязи установленным законодательством Российской Федерации обязательным требованиям

    Поверка

    Поверка осуществляется по документу «МП РТ 1612-2011. Аттенюаторы программируемые модульные NI PXI-5695. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 12.10.2011 г.

    Средства поверки:

    наименование и требования к метрологическим характеристикам

    рекомендуемое средство поверки и его метрологические характеристики

    генератор сигналов высокочастотный диапазон частот от 50 МГц до 8 ГГц; уровень мощности от + 13 до + 18 дБм

    генератор сигналов измерительный

    Anritsu MG3691C с опцией 4 диапазон частот от 8 МГц до 10 ГГц;

    диапазон уровня мощности от - 15 до + 19 дБм

    ваттметр СВЧ

    относительная погрешность измерения уровня мощности от - 30 до + 15 дБм частотой от 50 МГц до 8 ГГц не более ± 0,25 дБ

    преобразователь измерительный

    Rohde & Schwarz NRP-Z21

    относительная погрешность измерения уровня мощности от - 67 до + 23 дБм частотой от

    10 МГц до 18 ГГц не более ± 0,1 дБ

    измеритель КСВН

    относительная погрешность измерения КСВН < 2 на частотах от 50 МГц до 8 ГГц не более ± 15 %

    анализатор параметров радиотехнических трактов

    и сигналов портативный Anritsu MS2028C относительная погрешность измерения КСВН < 2 на частотах от 5 кГц до 18 ГГц не более ± 13,5 %


    Изготовитель


    Компания “National Instruments Corporation” (США); 11500 North Morac Expway,
    Austin, Texas, 78759-3504, USA; тел./факс 1-512-683-8000, e-mail info@ni.com

    Заявитель


    ЗАО «АКТИ-Мастер»; юридический адрес: 125047, Москва, ул. Александра Невского, 19/25, стр. 1; тел./факс (499)154-74-86

    Принцип действия аттенюаторов программируемых модульных NI PXI-5695 основан на коммутации набора высокочастотных резистивных элементов управляющим цифровым сигналом по шине PXI. Калибровочные константы записаны в энергонезависимой памяти.

    Аттенюаторы программируемые модульные NI PXI-5695 выполнены в виде высокочастотной сборки на экранированной печатной плате, на лицевой панели которой расположены высокочастотные разъемы входов и выходов, а на задней панели - разъем интерфейса для установки в слот шасси PXI компании “National Instruments Corporation”.

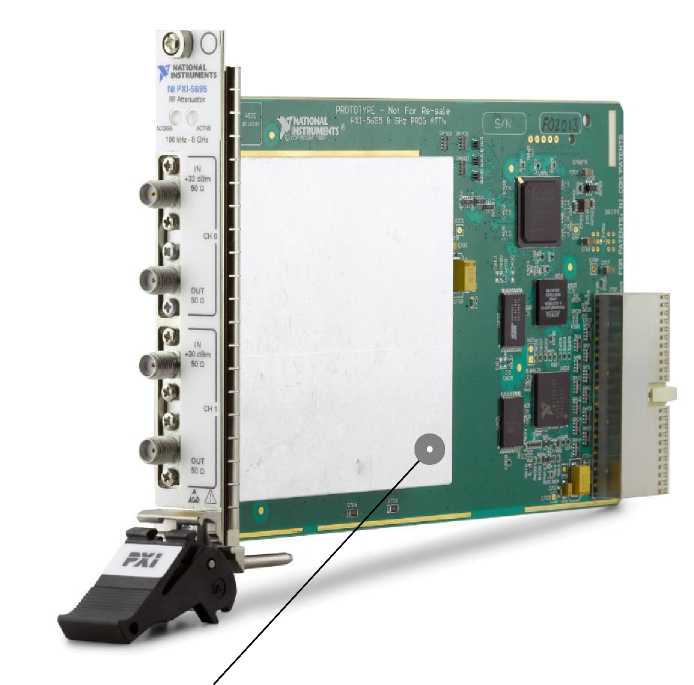

    Внешний вид аттенюаторов программируемых модульных NI PXI-5695 показан на фотографии ниже. Пломбирование осуществляется путем нанесения специальной заклепки на экранирующую панель платы. Знак поверки в виде наклейки размещается в свободной части экранирующей панели.

    Внешний вид. Аттенюаторы программируемые модульные (NI PXI-5695), http://oei-analitika.ru

    место пломбирования

    По техническим требованиям аттенюаторы программируемые модульные NI PXI-5695 соответствуют группе 3 ГОСТ 22261-94.


    наименование и обозначение

    кол-во

    аттенюатор программируемый модульный NI PXI-5695

    1 шт.

    компакт-диск с документацией и драйвером “NI PXI-5690”

    1 шт.

    компакт-диск с программой “NI PXI-569x Demo Panel”

    1 шт.

    руководство по эксплуатации (на русском языке) 371609E-01R

    1 шт.

    методика поверки МП РТ 1612-2011

    1 шт.

    Лист № 5 всего листов 5

    диапазон частот

    от 50 МГц до 8 ГГц

    количество каналов

    2(“0”; “1”)

    значение ослабления канала “0” (фиксированное)

    основной канал (“main path”) 1

    прямой канал (“direct path”) 2

    30 ± 3 дБ - (3 ± 3) дБ

    диапазон значений ослабления канала “1” 3

    от 10 до 40 дБ

    дискретность установки ослабления канала “1” (типовое значение)

    0,5 дБ

    пределы допускаемой основной погрешности действительных значений ослабления при температуре 23 ± 5 °C

    ± 0,7 дБ

    дополнительная температурная погрешность в рабочем диапазоне температур в зависимости от частоты F [Гц], типовые значения, не более канал “0”, основной канал канал “0”, прямой канал

    канал “1”

    • - (4,66-1013)-F дБ/°С

    • - (3,09-1013)-F дБ/°С

    • - (2,69-1013)-F дБ/°С

    максимальный уровень сигнала на входе канал “0” канал “1”

    + 33 дБм 4

    + 27 дБм

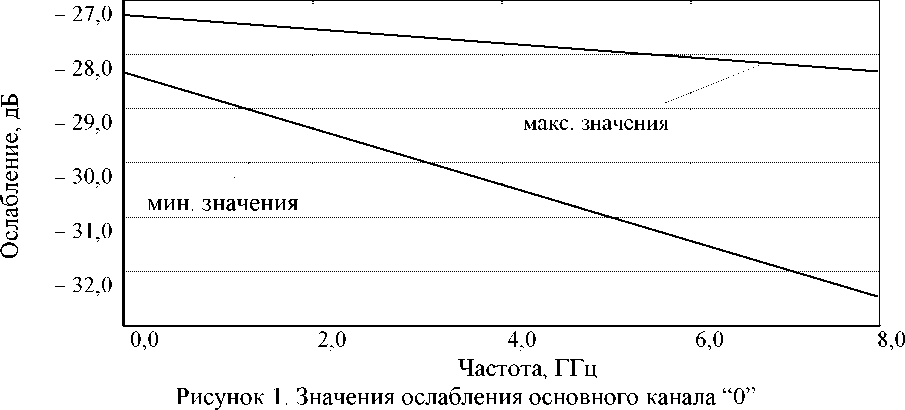

    1. значения ослабления основного канала “0” показаны на рисунке 1

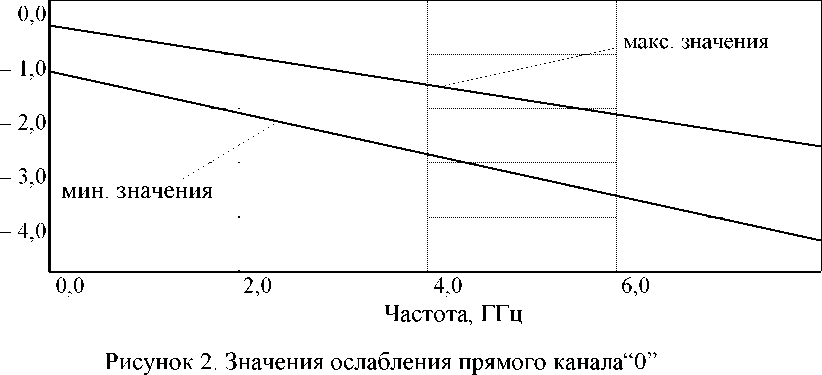

    2. значения ослабления прямого канала “0” показаны на рисунке 2

    3. значения ослабления канала “1” показаны на рисунке 3

    4. здесь и далее дБм обозначает уровень мощности (дБ) относительно 1 мВт

    КСВН входа, не более

    канал “0”, основной канал

    на частотах от 50 МГц до 6,6 ГГц

    1,5

    на частотах от 6,6 до 8 ГГц

    1,65

    канал “0”, прямой канал

    на частотах от 50 МГц до 6,6 ГГц на частотах от 6,6 до 8 ГГц

    1,55

    1,85

    канал “1”

    на частотах от 50 МГц до 6,6 ГГц на частотах от 6,6 до 8 ГГц

    1,45

    1,8

    КСВН выхода, не более

    канал “0”, основной канал

    на частотах от 50 МГц до 6,6 ГГц на частотах от 6,6 до 8 ГГц

    1,6

    1,7

    канал “0”, прямой канал

    на частотах от 50 МГц до 6,6 ГГц на частотах от 6,6 до 8 ГГц

    1,57

    1,65

    канал “1”

    1,65

    тип высокочастотных соединителей

    SMA(f), 50 Ом

    габаритные размеры

    высота глубина толщина

    130 мм

    216 мм

    20 мм

    масса, не более

    263 г

    потребляемая мощность (от шасси PXI), не более

    15,3 Вт

    рабочие условия применения

    температура окружающей среды относительная влажность воздуха, не более

    от 0 до + 55 °C от 10 до 90 %

    условия транспортирования и хранения

    температура окружающей среды относительная влажность воздуха, не более

    от - 40 до + 70 °C от 5 до 95 %

    электромагнитная совместимость

    по ГОСТ Р 51522-99, класс А

    безопасность

    по ГОСТ Р 52319-2005

    W <D

    s

    E

    aj

    4

    Ю св

    §

    о

    - 10,0

    - 15,0

    - 20,0

    - 25,0

    - 30,0

    - 35,0

    - 40,0

    - 45,0

    - 50,0

    верхний предел макс. значений

    нижний предел макс. значений

    верхний предел мин. значений

    нижний предел мин. значений

    0,0

    2,0

    6,0

    4,0

    Частота, ГГц

    Рисунок 3. Значения ослабления канала “1”

    8,0
