Номер по Госреестру СИ: 51831-12
51831-12 Генераторы-анализаторы цифровых сигналов модульные
(NI PXIe-6556)
Назначение средства измерений:
Генераторы-анализаторы цифровых сигналов модульные NI PXIe-6556 предназначены для генерации, анализа и измерения параметров цифровых сигналов в телекоммуникационных системах.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.10.2022
Номер записи - 141519
ID в реестре СИ - 363919
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет, Генератор-анализатор цифровых сигналов модульный NI PXIe-6556, Без модификаций, PXIe-6556, NI PXIe-6556, -,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
Статистика
Кол-во поверок - 343
Выдано извещений - 4
Кол-во периодических поверок - 255
Кол-во средств измерений - 98
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№99 от 2016.02.10 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Савино"
№2005 от 2016.12.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Савино"
№2221 от 2017.10.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№220 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Оптика и фотоника" (ТК 296)
Наличие аналогов СИ: Генераторы-анализаторы цифровых сигналов модульные (NI PXIe-6556)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "National Instruments Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53905-13 28.05.2024 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53913-13 28.05.2029 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54365-13 28.05.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54366-13 28.05.2029 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
55586-13 02.10.2024 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
55589-13 02.10.2024 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57389-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57391-14 01.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57392-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57580-14 01.04.2029 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58297-14 15.07.2029 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59749-15 25.11.2029 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59845-15 25.11.2029 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71723-18 09.07.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71724-18 09.07.2029 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74862-19 23.04.2029 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74861-19 23.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74860-19 23.04.2029 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75842-19 20.08.2029 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75841-19 20.08.2029 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76762-19 28.11.2029 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76642-19 29.11.2029 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Генераторы-анализаторы цифровых сигналов модульные (NI PXIe-6556)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 71 | 3 | 1 | 55 | 1 | 59 | 1 | 49 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" (1513) | 7 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 78 | 5 | 4 | 68 | 1 | 72 | 4 | 68 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 23 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 17 | 0 | 17 | 0 | 16 | 0 | 16 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 80 | 0 | 76 | 2 | 12 | 0 | 12 | ||
| ОАО "Завод радиотехнического оборудования" (1513) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПриСТ" (RA.RU.312058) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Завод радиотехнического оборудования" | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Генераторы-анализаторы цифровых сигналов модульные (NI PXIe-6556)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
8476 | 14988 |
|
ФБУ НИЦ ПМ-Ростест Москва |
21500 | 14988 |
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, по структуре является целостным, выполняет функции управления параметрами отображения и обработки измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
|
класс риска |
A по WELMEC 7.2 для категории P |
|
идентификационное наименование |
NI-HSDIO |
|
идентификационный номер версии |
1.8.0 и выше |

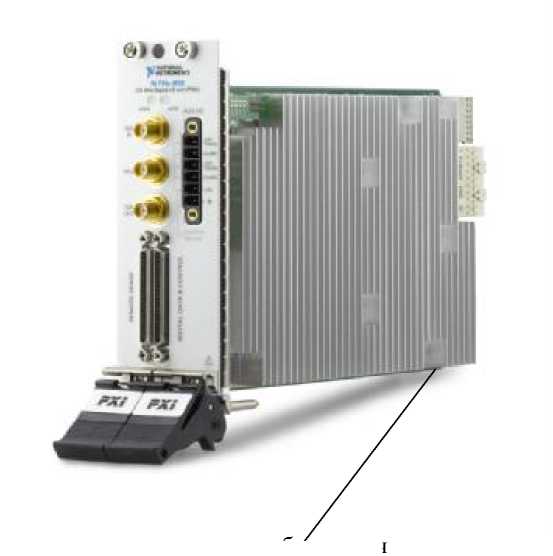

место пломбирования
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на панель корпуса прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе:
Генераторы-анализаторы цифровых сигналов модульные NI PXIe-6556. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам-анализаторам цифровых сигналов модульным NI PXIe-6556ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Лист № 5 всего листов 5 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1811-2012. Генераторы-анализаторы цифровых сигналов модульные NI PXIe-6556. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 19.10.2012 г.
Средства поверки
|
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
|
осциллограф полоса пропускания не менее 500 МГц; относительная погрешность коэффициента отклонения 500 мВ/дел не более 5 % |
осциллограф цифровой Tektronix TDS3052C полоса пропускания 500 МГц; относительная погрешность коэффициента отклонения 500 мВ/дел не более 2 % |
|
частотомер относительная погрешность измерения частоты 10 МГц не более ± 240-5 |
частотомер универсальный Tektronix FCA3000 |
|
относительная погрешность измерения частоты 10 МГц не более ± 740-6 | |
|
вольтметр постоянного напряжения абсолютная погрешность измерения постоянного напряжения 100 мВ и 5 В не более ± 2 мВ |
мультиметр цифровой Keithley 2000 абсолютная погрешность измерения постоянного напряжения 100 мВ не более ± 0,01 мВ, 5 В не более ± 0,2 мВ |
|
калибратор постоянного напряжения абсолютная погрешность установки постоянного напряжения от 1.5 до 1.8 В не более ± 4 мВ |
калибратор универсальный Fluke 9100 абсолютная погрешность установки постоянного напряжения от 1.5 до 1.8 В не более ± 0,11 мВ |
Изготовитель
Компания “National Instruments Corporation”, США11500 North Morac Expway, Austin, Texas, 78759-3504, USA, Тел. 1-512-683-0100,
факс 1-512-683-9411, e-mail info@ni.com
Принцип действия в режиме генерации основан на синтезе цифровых сигналов с устанавливаемыми по выбору логическими уровнями, которые выбираются из набора стандартных сигналов, хранящихся во внутренней памяти, или задаются пользователем. В режиме анализа цифровых сигналов используется классическая схема логического анализатора с устанавливаемыми пользователем порогами срабатывания. В режиме параметрических измерений вольт-амперных характеристик осуществляется генерация сигналов с заданными значениями напряжения (силы тока) и измерение силы тока (напряжения) в исследуемой нагрузке. Каналы генерации и анализа цифровых сигналов являются независимыми, а при параметрических измерениях используется общий аналогоцифровой преобразователь, коммутируемый в заданной пользователем последовательности. Для минимизации влияния сопротивления соединительных проводов предусмотрены каналы обратной связи (четырехпроводная схема). Синхронизация сигналов осуществляется от внутреннего опорного генератора, от шасси PXI Express, или от внешнего источника.
Конструктивно генераторы-анализаторы цифровых сигналов модульные NI PXIe-6556 выполнены в виде сборки печатных плат в экранированном корпусе, имеющем лицевую панель с разъемами для присоединения сигнальных кабелей, и заднюю панель с разъемом для присоединения к шине PXI Express. Модули устанавливаются в шасси PXI Express компании “National Instruments”.
Управление режимами и обработка измерительной информации производятся установленным в шасси PXI Express контроллером компании “National Instruments”, или внешним компьютером пользователя. Интерфейс пользователя реализован в виде виртуальной панели на мониторе контроллера (внешнего компьютера), где задаются режимы управления, формы представления сигнала и результаты измерений.
Внешний вид генераторов-анализаторов цифровых сигналов модульных NI PXIe-6556 показан на фотографии. Знак поверки в виде наклейки размещается в середине боковой панели.
По техническим требованиям генераторы-анализаторы цифровых сигналов модульные NI PXIe-6556 соответствуют ГОСТ 22261-94 с рабочим интервалом температур от 0 до + 40 оС.
|
наименование и обозначение |
кол-во |
|
Генератор-анализатор цифровых сигналов модульный NI PXIe-6556 |
1 шт. |
|
Драйвер (пакет программного обеспечения) NI-HSDIO на компакт-диске |
1 шт. |
|
Принадлежности |
по заказу |
|
NI PXIe-6556. Руководство по эксплуатации (на русском языке) |
1 шт. |
|
Методика поверки МП РТ 1811-2012 |
1 шт. |
|
ГЕНЕРАЦИЯ ЦИФРОВЫХ СИГНАЛОВ (КАНАЛЫ DIO<0...23> PI максимальная частота следования импульсов выходное сопротивление каналов |
ЛЕ PFI2. PFI4. PFI5) 200 МГц 50 Ом |
|
устанавливаемые логические уровни напряжения |
«низкий» «высокий» «земля» |
|
диапазоны установки уровней напряжения на нагрузку 50 Ом (по выбору) |
от - 2 до + 6 В; от - 1 до + 7 В |
|
разрешение установки уровня напряжения |
122 мкВ |
|
диапазон установки амплитуды напряжения на нагрузку 1 МОм |
от 400 мВ до 8 В |
|
пределы основной допускаемой погрешности установки уровня постоянного напряжения при температуре 23 ± 5 °C |
± 11 мВ |
|
ЛОГИЧЕСКИЙ АНАЛИЗ СИГНАЛОВ (КАНАЛЫ DIO<0. . .23>, PFI |
1, PFI2, PFI4, PFI5) |
|
устанавливаемые пороги срабатывания по напряжению |
«низкий» «высокий» «земля» |
|
диапазон установки порогов срабатывания по напряжению |
от - 2 до + 7 В |
|
минимальная амплитуда напряжения входного сигнала разрешение установки порогов срабатывания пределы основной допускаемой погрешности установки порогов срабатывания при температуре 23 ± 5 °C |
50 мВ 122 мкВ ± 25 мВ |
|
входное сопротивление каналов |
50 Ом или «высокое» |
|
ПАРАМЕТРИЧЕСКИЕ ИЗМЕРЕНИЯ PPMU (КАНАЛЫ DIO<0. . .23>, PFI1, PFI2, PFI4, PFI5) | |
|
диапазоны установки уровней напряжения на нагрузке 50 Ом (по выбору) разрешение установки уровня напряжения |
от - 2 до + 6 В; от - 1 до + 7 В 122 мкВ |
|
диапазон измерения напряжения разрешение измерения уровня напряжения |
от - 2 до + 7 В 228 мкВ |
|
пределы диапазонов установки и измерения силы тока в канале разрешение установки силы тока разрешение измерения силы тока |
2; 8; 32; 128; 512 мкА 2; 8; 32 мА 0,003 % от предела 0,023 % от предела |
|
диапазоны установки ограничительного напряжения в режиме воспроизведения силы тока низкий уровень высокий уровень |
от - 2 до + 6 В от - 1 до + 7 В |
|
погрешность установки и измерения напряжения и силы тока при температуре 23 ± 5 °C, типовые значения, не более установка и измерение напряжения установка и измерение силы тока |
± 11 мВ ± 1 % от предела |
|
ПРОГРАММИРУЕМЫЙ ФУНКЦИОНАЛЬНЫЙ ИНТЕРФЕЙС (КАНАЛЫ PFIO, PFI3, PFK24... 31>) | |
|
уровни выходного напряжения низкий уровень «0 В», не более высокий уровень «3,3 В», не менее |
0,2 В 3,1 В |
|
максимальная выходная сила тока в канале каналы PFI0, PFI3 каналы PFK24... 31> |
33 мА 85 мА |
|
выходное сопротивление каналов |
50 Ом |
|
номинальные значения порогов срабатывания по входу низкий уровень «0 В» высокий уровень «3,3 В» |
0,8 В 2 В |
|
ПАРАМЕТРЫ СИНХРОНИЗАЦИИ | |
|
частота внутреннего опорного генератора Sample Clock пределы допускаемой относительной погрешности установки частоты опорного генератора Sample Clock |
от 800 Гц до 200 МГц ± 0,015 % |
|
параметры выхода синхронизации CLK OUT форма сигнала выходное сопротивление напряжение низкого уровня «0 В», не более напряжение высокого уровня «3,3 В», не менее |
прямоугольная 50 Ом 0,2 В 3,1 В |
|
параметры входа синхронизации CLK IN форма сигнала входное сопротивление |
прямоугольная; синусоидальная 50 Ом или 1 кОм |
|
диапазон частот прямоугольного сигнала амплитуда прямоугольного сигнала (п-п) |
от 20 кГц до 200 МГц от 300 мВ до 5,5 В |
|
диапазон частот синусоидального сигнала амплитуда синусоидального сигнала (п-п) |
от 2,5 до 200 МГц от 630 мВ до 5,5 В |
|
временной сдвиг генерируемых сигналов между каналами при температуре 23 ± 15 °C, типовое значение, не более |
± 300 пс |
|
временной сдвиг сигналов между каналами в режиме анализа при температуре 23 ± 15 °C, типовое значение, не более |
± 300 пс |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
|
потребляемая мощность от шасси PXI Express, не более |
76 Вт |
|
габаритные размеры (высота х глубина х ширина), мм |
216 х 130 х 20 |
|
масса, не более |
793 г |
|
рабочие условия применения температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря |
группа 3 ГОСТ 22261-94 от 0 до + 40 °C от 10 до 90 % .....2000 м(при • 25 С)......................... |
|
условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, не более |
от - 20 до + 70 °C от 5 до 95 % |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
|
безопасность |
по ГОСТ Р 52319-2005 |
