Номер по Госреестру СИ: 49067-12
49067-12 Трансформаторы тока
(PSG)
Назначение средства измерений:
Трансформаторы тока PSG предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц. Трансформаторы используются в шинопроводах генератора и генераторных распредустройствах.

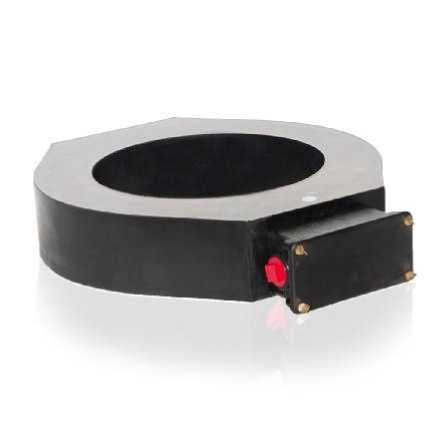

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.02.2017
Номер записи - 138249
ID в реестре СИ - 360649
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "ABB Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1899 от 2017.09.07 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Трансформаторы тока (PSG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14102-04 01.01.2015 |
Анализаторы упругости паров, PPA4100RVP Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17869-05 01.04.2010 |
Трансформаторы тока встроенные, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
8 лет | |
|
17869-10 01.08.2015 |
Трансформаторы тока встроенные, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
21538-07 01.06.2012 |
Хроматографы газовые промышленные, PGC 2000, PGC 2002, PGC 2005, PGC 2007 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
47679-11 19.08.2026 |
Хроматографы газовые промышленные, PGC 5000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47679-11 05.09.2016 |
Хроматографы газовые промышленные, PGC 5000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49066-12 14.02.2017 |
Трансформаторы тока, GCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49067-12 14.02.2017 |
Трансформаторы тока, PSG Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
50447-12 |
Хроматограф газовый промышленный для анализа природного газа, NGC 8206 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51983-12 03.11.2022 |
Хроматографы газовые промышленные, PGC 5000A/PGC 5007B Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54554-13 16.08.2018 |
Уровнемеры радарные волноводные, MT мод. MT5000, MT5100, MT5200 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
54555-13 09.07.2024 |
Уровнемеры магнитострикционные, AT мод. AT100, AT100S, AT200, AT500, AT600 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57935-14 22.07.2019 |
Хроматографы газовые промышленные, PGC 2002 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61211-15 |
Трансформаторы тока, 1-417-048-P11021, 1-417-048-K11020 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
61250-15 12.10.2025 |
Уровнемеры лазерные, LM 80 и LM 200 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63670-16 06.04.2026 |
Фурье-спектрометры инфракрасные, ABB мод. MB3000, MB3600, TALYS, FTPA2000-404, FTPA2000-460, FTPA2000-260, FTPA2000-PT260, FTPA2000-HP260, FTPA2000-HP260X Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67358-17 02.05.2027 |
Хроматографы газовые промышленные, PGC5009 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67779-17 09.06.2022 |
Трансформаторы тока, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
16 лет |
|
71145-18 |
Манометры показывающие, АВВ мод. AISI 316 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
72082-18 03.08.2024 |
Хроматографы газовые промышленные специализированные, NGC8206, NGC8207, NGC8208, NGC8209 и NGC8106 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72210-18 24.08.2024 |
Хроматографы, PGC1000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77138-19 26.12.2024 |
Уровнемеры лазерные, LLT100 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
86664-22 |
Анализаторы фотометрические промышленные, PIR3502 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78990-20 28.08.2025 |
Уровнемеры магнитострикционные, LMT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Кто поверяет Трансформаторы тока (PSG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (PSG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора и на паспорт -типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока PSG» фирмы «ABB Inc.», США.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока PSG
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление торговли и товарообменных операций;
-
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ИТТ-3000.5 (номинальный первичный ток от 1 до 3000 А, относительная погрешность ± 0,05 %), -Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Изготовитель
Фирма «ABB Inc.», США
Адрес: 3022 NC 43 North, Pinetops, North Carolina, США
Тел. +1 252 827 3201, факс +1 252 827 4286
Заявитель
ООО «Центр стандартизации и сертификации высоковольтного электрооборудования и полупроводниковых приборов (ООО «Ц СВЭП»), Москва
Адрес: 111250, Москва, Красноказарменная ул., 12
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46, тел.(495) 437 55 77, факс(495) 437 56 66. e-mail: office@vniims.ru
Принцип действия основан на явлении взаимной индукции, выходной ток вторичных
обмоток практически пропорционален первичному току и относительно сдвинут по фазе на
угол, близкий к нулю.
Трансформаторы не имеют собственной первичной обмотки. Первичной обмоткой трансформатора является токоведущая шина аппарата. Вторичная обмотка намотана на ленточный магнитопровод тороидальный формы и залита компаундом. Трансформатор может иметь до четырех вторичных обмоток, размещенных на разных сердечниках. Выводы вторичных обмоток расположены в коробке вторичных выводов, закрытой крышкой с возможностью пломбирования. Трансформаторы могут выполнять
одновременно функции защиты и измерения. Во всех трансформаторах с номинальными первичными токами выше 8000 А предусмотрена экранирующая обмотка для минимизивации эффекта от случайных потоков, произведенных смежными проводниками (шинами).
Трансформатор тока PSG- 1 шт.
Руководство по эксплуатации - 1экз.
Паспорт - 1 экз.
|
Номинальные первичные токи, А |
2000 - 50000 |
|
Номинальные вторичные токи, А |
5 или 1 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Параметры обмоток Для измерений: | |
|
Классы точности |
0,2s; 0,2; 0,5s; 0,5 |
|
Коэффициенты безопасности |
5; 10 |
|
Номинальные нагрузки, В^А |
От 5 до 60 |
|
Параметры обмоток Для защиты: | |
|
Классы точности |
5Р, 10P |
|
Предельная кратность |
От 10 до 40 |
|
Номинальные нагрузки, В^А |
От 20 до 200 |
|
Номинальная частота, Гц |
50 |
|
Масса не более, кг |
От 30 до 225 |
|
Габаритные размеры (мин/макс), мм |
355x430x100 / 1270x1350x150 |
|
Климатическое исполнение по ГОСТ 151 |
50-69 У3 в диапазоне от - 25 до + 60 °С. |
