Номер по Госреестру СИ: 67358-17
67358-17 Хроматографы газовые промышленные
(PGC5009)
Назначение средства измерений:
Хроматографы газовые промышленные PGC5009 (далее- хроматографы) предназначены для измерений содержания (массовой, объемной или молярной доли) органических и неорганических веществ в различных технологических средах по аттестованным методикам измерений.
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 1
Общие сведения
Дата публикации - 04.03.2022
Срок свидетельства - 02.05.2027
Номер записи - 158898
ID в реестре СИ - 381298
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "ABB Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2017.05.02 Об утверждении типов средств измерений
№1226 от 2021.07.07 О внесении изменений в сведения об утвержденном типе средств измерений
№541 от 2022.03.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Хроматографы газовые промышленные (PGC5009)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14102-04 01.01.2015 |
Анализаторы упругости паров, PPA4100RVP Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17869-05 01.04.2010 |
Трансформаторы тока встроенные, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
8 лет | |
|
17869-10 01.08.2015 |
Трансформаторы тока встроенные, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
21538-07 01.06.2012 |
Хроматографы газовые промышленные, PGC 2000, PGC 2002, PGC 2005, PGC 2007 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
47679-11 19.08.2026 |
Хроматографы газовые промышленные, PGC 5000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47679-11 05.09.2016 |
Хроматографы газовые промышленные, PGC 5000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49066-12 14.02.2017 |
Трансформаторы тока, GCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49067-12 14.02.2017 |
Трансформаторы тока, PSG Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
50447-12 |
Хроматограф газовый промышленный для анализа природного газа, NGC 8206 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51983-12 03.11.2022 |
Хроматографы газовые промышленные, PGC 5000A/PGC 5007B Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54554-13 16.08.2018 |
Уровнемеры радарные волноводные, MT мод. MT5000, MT5100, MT5200 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
54555-13 09.07.2024 |
Уровнемеры магнитострикционные, AT мод. AT100, AT100S, AT200, AT500, AT600 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57935-14 22.07.2019 |
Хроматографы газовые промышленные, PGC 2002 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61211-15 |
Трансформаторы тока, 1-417-048-P11021, 1-417-048-K11020 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
61250-15 12.10.2025 |
Уровнемеры лазерные, LM 80 и LM 200 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63670-16 06.04.2026 |
Фурье-спектрометры инфракрасные, ABB мод. MB3000, MB3600, TALYS, FTPA2000-404, FTPA2000-460, FTPA2000-260, FTPA2000-PT260, FTPA2000-HP260, FTPA2000-HP260X Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67358-17 02.05.2027 |
Хроматографы газовые промышленные, PGC5009 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67779-17 09.06.2022 |
Трансформаторы тока, BCT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
16 лет |
|
71145-18 |
Манометры показывающие, АВВ мод. AISI 316 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
72082-18 03.08.2024 |
Хроматографы газовые промышленные специализированные, NGC8206, NGC8207, NGC8208, NGC8209 и NGC8106 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72210-18 24.08.2024 |
Хроматографы, PGC1000 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77138-19 26.12.2024 |
Уровнемеры лазерные, LLT100 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
86664-22 |
Анализаторы фотометрические промышленные, PIR3502 Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78990-20 28.08.2025 |
Уровнемеры магнитострикционные, LMT Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Хроматографы газовые промышленные (PGC5009)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Хроматографы газовые промышленные (PGC5009)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4279 | 5074 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6137 | 5074 |
|
ФБУ Томский ЦСМ Томская область |
4806 | 5074 |
Программное обеспечение
По результатам измерения содержания компонентов в анализируемой пробе, программное обеспечение позволяет рассчитывать дистилляционные характеристики пробы в соответствии с ASTMD 3710 и ASTMD 2887 (точка начала кипения, точка конца кипения, отгон (выход) 5-95%).
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик. Конструкция средства измерения (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
V4.X.X и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на левую лицевую половину аналитического блока хроматографа в виде наклейки.
Сведения о методиках измерений
Сведения о методиках(методах)измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам газовым промышленным PGC5009Техническая документация фирмы-изготовителя «ABB Inc. », США.
Принцип действия хроматографов основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы с помощью пламенно-ионизационного детектора (ПИД).
Конструктивно хроматограф состоит из аналитических блоков (от 1-го до 4-х) и контроллера PGC5000A, управляющего этими блоками.
Аналитический блок PGC5009 представляет собой термостат с размещенной в нем специальной нагреваемой микронабивной колонкой, детектором и дозатором жидких проб.
Контроллер PGC 5000A управляет работой прибора, включая задание и поддержание давления и скорости газовых потоков, температуры колонок, детекторов, дозатора, обеспечивает градуировку прибора, обработку первичных данных и вывод на дисплей результатов измерений. С помощью контроллера программируется периодичность градуировки и проведение текущего анализа, задаются уровни сигналов (тревога, предупреждение), выводится информация о состоянии термостата, уровне концентрации, и др. Результаты анализа, а также отчеты об аварийных ситуациях сохраняются в контроллере. Предусмотрена передача информации об анализах и состоянии прибора в виде аналоговых и дискретных сигналов по протоколу Modbus TCP/RTU, а также по волоконно-оптическому кабелю на удаленный компьютер по сети Ethernet. К контроллеру PGC5000A подключают одновременно до четырех аналитических блоков PGC5009.
Хроматографы имеют взрывозащищенное исполнение с маркировкой аналитического блока 1Ex d e ib px IIB+H2 «T3,T2» Gb. Степень пыле-влагозащиты корпуса соответствует IP54.
Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков хроматографа.
Общий вид хроматографа PGC5009 (аналитического блока и контроллера PGC5000A), представлен на рисунках 1, 2.
Место пломбирования
r< ABB
PGC5009 Smart Ovon '
Рисунок 1 - Общий вид хроматографа газового промышленного PGC5009 (аналитический блок)

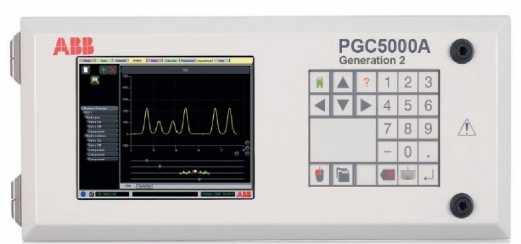

Рисунок 2 - Общий вид хроматографа газового промышленного PGC5009 (контроллер PGC5000A)
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Хроматограф (аналитический блок(-и); контроллер) |
- |
1 шт. |
|
Программное обеспечение |
Firmware версия V4.X.X и выше |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 140-223-2016 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования по толуолу, не более, г/с |
3,0-10-11 |
|
Предел допускаемого относительного значения среднего квадратического отклонения выходного сигнала, % |
1 |
|
Пределы допускаемых значений относительного изменения выходного сигнала, за 48 ч непрерывной работы, % |
±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Потребляемая мощность, В-А, не более |
1200 |
|
Габаритные размеры средства измерений, мм, не более - высота |
1283 |
|
- ширина |
290 |
|
- длина |
753 |
|
Масса, кг, минимальная |
73 |
|
Условия эксплуатации: - температура окружающего воздуха, 0С |
от 0 до +50 |
|
- относительная влажность окружающего воздуха, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 включ. |
