Сведения о средстве измерений: 50447-12 Хроматограф газовый промышленный для анализа природного газа

Номер по Госреестру СИ: 50447-12
50447-12 Хроматограф газовый промышленный для анализа природного газа
(NGC 8206)

Назначение средства измерений:
Хроматограф газовый промышленный для анализа природного газа NGC 8206 (далее -хроматограф) предназначен для измерения компонентного состава природного газа, газовых топлив и вычисления их теплофизических свойств: теплоты сгорания, относительной плотности и числа Воббе.

сертификация программного обеспечения

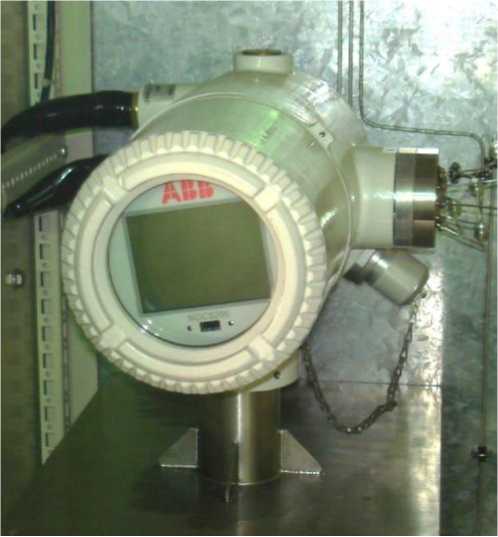

Внешний вид. Хроматограф газовый промышленный для анализа природного газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хроматограф газовый промышленный для анализа природного газа
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 139902
ID в реестре СИ - 362302
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
