Сведения о средстве измерений: 72210-18 Хроматографы

Номер по Госреестру СИ: 72210-18
72210-18 Хроматографы
(PGC1000)

Назначение средства измерений:
Хроматографы PGC1000 (далее - хроматографы) предназначены для автоматических измерений содержания органических и неорганических веществ в различных газовых средах, в том числе газе горючем природном, в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

сертификация программного обеспечения
Внешний вид. Хроматографы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хроматографы
Рисунок № 1
Внешний вид. Хроматографы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Хроматографы
Рисунок № 2

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 24.08.2024
Номер записи -
ID в реестре СИ - 397713
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

PGC1000,

Производитель

Изготовитель - Фирма "ABB Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_28 Дерево связей организации за все время

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1809 от 2018.08.24 Об утверждении типов средств измерений

Наличие аналогов СИ: Хроматографы (PGC1000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB Inc."

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14102-04
01.01.2015
 Анализаторы упругости паров, PPA4100RVP
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
1 год
17869-05
01.04.2010
 Трансформаторы тока встроенные, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		8 лет
17869-10
01.08.2015
 Трансформаторы тока встроенные, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
8 лет
21538-07
01.06.2012
 Хроматографы газовые промышленные, PGC 2000, PGC 2002, PGC 2005, PGC 2007
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		1 год
47679-11
19.08.2026
 Хроматографы газовые промышленные, PGC 5000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
47679-11
05.09.2016
 Хроматографы газовые промышленные, PGC 5000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
1 год
49066-12
14.02.2017
 Трансформаторы тока, GCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
8 лет
49067-12
14.02.2017
 Трансформаторы тока, PSG
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
8 лет
50447-12

 Хроматограф газовый промышленный для анализа природного газа, NGC 8206
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
1 год
51983-12
03.11.2022
 Хроматографы газовые промышленные, PGC 5000A/PGC 5007B
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
54554-13
16.08.2018
 Уровнемеры радарные волноводные, MT мод. MT5000, MT5100, MT5200
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		2 года
54555-13
09.07.2024
 Уровнемеры магнитострикционные, AT мод. AT100, AT100S, AT200, AT500, AT600
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
2 года
57935-14
22.07.2019
 Хроматографы газовые промышленные, PGC 2002
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
1 год
61211-15

 Трансформаторы тока, 1-417-048-P11021, 1-417-048-K11020
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		4 года
61250-15
12.10.2025
 Уровнемеры лазерные, LM 80 и LM 200
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
63670-16
06.04.2026
 Фурье-спектрометры инфракрасные, ABB мод. MB3000, MB3600, TALYS, FTPA2000-404, FTPA2000-460, FTPA2000-260, FTPA2000-PT260, FTPA2000-HP260, FTPA2000-HP260X
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
67358-17
02.05.2027
 Хроматографы газовые промышленные, PGC5009
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
67779-17
09.06.2022
 Трансформаторы тока, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
16 лет
71145-18

 Манометры показывающие, АВВ мод. AISI 316
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		2 года
72082-18
03.08.2024
 Хроматографы газовые промышленные специализированные, NGC8206, NGC8207, NGC8208, NGC8209 и NGC8106
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
72210-18
24.08.2024
 Хроматографы, PGC1000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
77138-19
26.12.2024
 Уровнемеры лазерные, LLT100
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		3 года
86664-22

 Анализаторы фотометрические промышленные, PIR3502
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
78990-20
28.08.2025
 Уровнемеры магнитострикционные, LMT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		5 лет
Отчет - MV_3 Количество средств поверки организаций

Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.

Стоимость 200 руб. или по подписке

Кто поверяет Хроматографы (PGC1000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ Татарстан"
(RA.RU.311394)		 РСТ
  • PGC1000
    		•  3 0 3 0 3 0 3

    Стоимость поверки Хроматографы (PGC1000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение хроматографов состоит из автономного ПО PCCU и встроенного ПО (тип P согласно WELMEC 7.2). К метрологически значимой части относится всё ПО.

    Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

    Идентификационные данные ПО представлены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    -

    PCCU

    Номер версии (идентификационный номер) ПО

    2104724-005

    Не ниже 7.59

    Цифровой идентификатор ПО

    -

    -

    Программное    обеспечение    хроматографов    PGC1000    сертифицировано

    ФГУП «ВНИИМ им. Д.И. Менделеева», «Сертификат соответствия № ПО ИМ-03-2017 программного обеспечения. Встроенное программное обеспечение хроматографов газовых промышленных специализированных NGC8106, NGC8206, NGC8207, NGC8209, NGC8208 и хроматографов газовых промышленных универсального назначения PGC1000» от 24 ноября 2017 г.


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульные листы эксплуатационной документации и на левую панель корпуса хроматографа в виде информационной таблички.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к хроматографам PGC1000

    Техническая документация фирмы- изготовителя

    Поверка

    Поверка

    осуществляется по документу МП-242-1955-2018 «ГСИ. Хроматографы PGC1000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28.02.2018 г.

    Основные средства поверки:

    - стандартные образцы состава газовой смеси H2/N2 (He, Ar), ГСО 10259-2013, стандартные образцы состава искусственной газовой смеси на основе углеводородных газов (УВ-М-1), ГСО 10540-2014, стандартные образцы состава газовой смеси C3H8/N2(He), ГСО 10262-2013.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых хроматографов с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    «ABB Inc.», США
    Адрес: 7051 Industrial Boulevard, Bartlesville, Oklahoma 74006, USA

    Заявитель


    Общество    с    ограниченной    ответственностью    «ИНТЕРПРОМПРИБОР»
    (ООО «ИНТЕРПРОМПРИБОР»)
    ИНН 7720193422
    Адрес: 129085, г. Москва, Звездный б-р, д. 21, стр. 1
    Телефон/факс: +7 (495) 616-38-70
    E-mail: service@interprompribor.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научной-исследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
    Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
    Web-сайт: http://www.vniim.ru/
    E-mail: info@vniim.ru

    Принцип действия хроматографов основан на разделении компонентов анализируемой пробы в хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем и последующем детектировании компонентов смесей с помощью детекторов.

    Хроматографы представляют собой промышленные приборы, имеющие модульную конструкцию. К основным модулям, из которых состоит, хроматограф относятся:

    • -  цифровой контроллер;

    • -  аналитический модуль с детектором по теплопроводности (ДТП);

    • -  узел подачи газов;

    • -  коммуникационная панель;

    • -  корпус.

    Печать отчетов может осуществляться принтером (размещенным во взрывобезопасной зоне), подсоединенным либо непосредственно к контроллеру хроматографа, либо к персональному компьютеру через сервисное программное обеспечение PCCU.

    Взрывозащищенность хроматографа обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079-1-2008 и выполнением их конструкции в соответствии с требованиями ГОСТ Р МЭК 60079-0-2007.

    Вывод информации на персональный компьютер проводится по сети Ethernet, по последовательному интерфейсу RS232, RS422/485 по протоколу Modbus RTU/TCP или по универсальной последовательной шине USB.

    Общий вид хроматографов приведен на рисунке 1.

    Схема пломбировки хроматографов от несанкционированного доступа представлена на рисунке 2. Пломбирование хроматографа осуществлено с применением пломбы.

    Внешний вид. Хроматографы (PGC1000), http://oei-analitika.ru

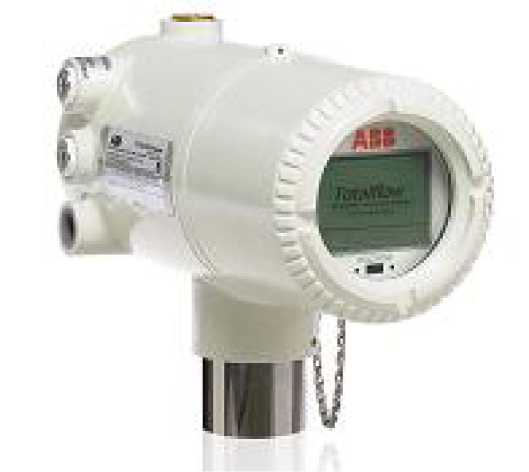

    Рисунок 1 - Общий вид хроматографа PGC1000

    Внешний вид. Хроматографы (PGC1000), http://oei-analitika.ru

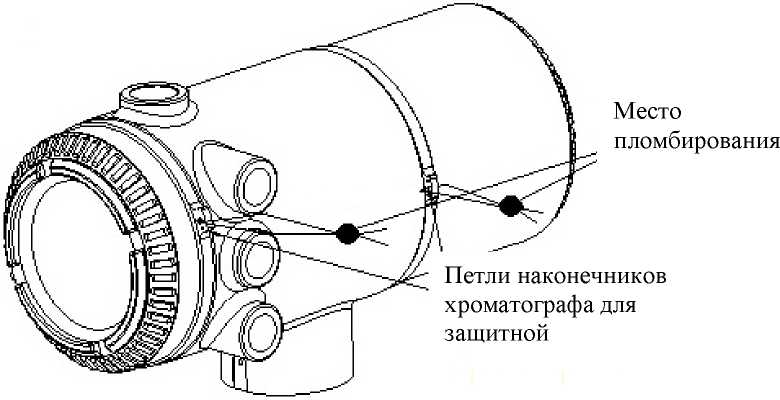

    Рисунок 2 - Схема пломбирования от несанкционированного доступа


    Комплектность хроматографа приведена в таблице 4.

    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Хроматограф газовый промышленный

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    МП 242-1955-2018

    1 экз.


    Метрологические характеристики представлены в таблице 2.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Предел допускаемого относительного среднеквадратического отклонения выходного сигнала (площади пика), %

    0,5 (по пропану)

    0,5 (по водороду)

    Относительное изменение выходного сигнала (площади пика) за 48 часов непрерывной работы, %, не более

    1,0 (по пропану)

    1,0 (по водороду)

    Предел детектирования, г/см3, не более

    140-8 (по пропану)

    140-8 (по водороду)

    Технические и эксплуатационные характеристики представлены в таблице 3.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания:

    - переменного тока, частотой 50±1 Гц, В

    115/230

    - постоянного тока, В

    12/24

    Потребляемая мощность, Вт (В • А), не более

    7

    Потребляемая мощность при включении, Вт (В •А), не более

    45

    Габаритные размеры (ГхШхВ), мм, не более:

    - длина

    214

    - ширина

    224

    - высота

    397

    Масса, кг, не более

    12,7

    Условия эксплуатации:

    - диапазон температур окружающей среды, °С

    от -18 до +55

    - диапазон относительной влажности, %

    от 20 до 80

    - диапазон атмосферного давления, кПа

    от 90 до 107

    Уровень флуктуационных шумов нулевого сигнала, мкВ, не более

    0,5

    Значение дрейфа нулевого сигнала, мкВ/ч, не более

    10

    Средний срок службы, лет

    15

    Наработка на отказ, ч, не менее

    10 000

    Степень защиты обеспечивается оболочкой

    IP65

    Маркировка взрывозащиты

    1ExdIICT6

    Передача данных:

    - Сериальный RS232/485 (Modbus)

    - Ethernet (Modbus)
