Сведения о средстве измерений: 67779-17 Трансформаторы тока

Номер по Госреестру СИ: 67779-17
67779-17 Трансформаторы тока
(BCT)

Назначение средства измерений:
Трансформаторы тока BCT (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 09.06.2022
Номер записи - 159351
ID в реестре СИ - 381751
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "ABB Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2681 от 2021.11.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО, п. 12а (31) ГСО 6460-92, ГСО 6461-92, ГСО 6462-92, ГСО 6463-92, ГСО 10817-2016, ГСО 10870-2017, ГСО 10871-2017, ГСО 9727-2010, ГСО 9728-2010, ГСО 9729-2010, ГСО 9654-2010, ГСО 10992-2017, ГСО 10976-2017, ГСО 10977-2017, ГСО 10978-2017, ГСО 10665-2015, ГСО 10666-2015, ГСО 10667-2015, ГСО 10668-2015, ГСО 10668-2015, ГСО 9308-2009, ГСО 7934-2001, ГСО 7935-2001, ГСО 7936-2001, ГСО 7937-2001, ГСО 7938-2001, ГСО 7939-2001, ГСО 7940-2001, ГСО 7941-2001, ГСО 7942-2001, ГСО 7943-2001, ГСО 7944-2001

№1302 от 2017.06.09 Об утверждении типов средств измерений

№1465 от 2021.07.23 О внесении изменений в сведения об утвержденном типе средств измерений

№2477 от 2021.11.08 О внесении изменений в сведения об утвержденных типах средств измерений (65010-16, 80961-21, 64755-16, 62230-15, 53140-13, 62156-15, 39899-15, 41130-09, 40114-08)

№255 от 2022.02.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)

№752 от 2022.03.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (10)

№1357 от 2022.06.06 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (6)

№2316 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)

№3260 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)

№1723 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№2391 от 2023.11.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)

№393 от 2024.02.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)

№1303 от 2024.05.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)

№2217 от 2024.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)

№671 от 2025.04.04 О внесении изменений в сведения об утвержденном типе СИ (7)

№671 от 2025.04.04 О внесении изменений в сведения об утвержденных типах средств измерений

№1380 от 2025.07.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)

Наличие аналогов СИ: Трансформаторы тока (BCT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14102-04
01.01.2015
Анализаторы упругости паров, PPA4100RVP
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
17869-05
01.04.2010
Трансформаторы тока встроенные, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
8 лет
17869-10
01.08.2015
Трансформаторы тока встроенные, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
21538-07
01.06.2012
Хроматографы газовые промышленные, PGC 2000, PGC 2002, PGC 2005, PGC 2007
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
47679-11
19.08.2026
Хроматографы газовые промышленные, PGC 5000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
47679-11
05.09.2016
Хроматографы газовые промышленные, PGC 5000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
49066-12
14.02.2017
Трансформаторы тока, GCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49067-12
14.02.2017
Трансформаторы тока, PSG
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
50447-12

Хроматограф газовый промышленный для анализа природного газа, NGC 8206
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51983-12
03.11.2022
Хроматографы газовые промышленные, PGC 5000A/PGC 5007B
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
54554-13
16.08.2018
Уровнемеры радарные волноводные, MT мод. MT5000, MT5100, MT5200
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
54555-13
09.07.2024
Уровнемеры магнитострикционные, AT мод. AT100, AT100S, AT200, AT500, AT600
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
57935-14
22.07.2019
Хроматографы газовые промышленные, PGC 2002
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
61211-15

Трансформаторы тока, 1-417-048-P11021, 1-417-048-K11020
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
61250-15
12.10.2025
Уровнемеры лазерные, LM 80 и LM 200
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
63670-16
06.04.2026
Фурье-спектрометры инфракрасные, ABB мод. MB3000, MB3600, TALYS, FTPA2000-404, FTPA2000-460, FTPA2000-260, FTPA2000-PT260, FTPA2000-HP260, FTPA2000-HP260X
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67358-17
02.05.2027
Хроматографы газовые промышленные, PGC5009
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67779-17
09.06.2022
Трансформаторы тока, BCT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
16 лет
71145-18

Манометры показывающие, АВВ мод. AISI 316
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
72082-18
03.08.2024
Хроматографы газовые промышленные специализированные, NGC8206, NGC8207, NGC8208, NGC8209 и NGC8106
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72210-18
24.08.2024
Хроматографы, PGC1000
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
77138-19
26.12.2024
Уровнемеры лазерные, LLT100
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
86664-22

Анализаторы фотометрические промышленные, PIR3502
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
78990-20
28.08.2025
Уровнемеры магнитострикционные, LMT
Фирма "ABB Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
5 лет

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (BCT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (BCT)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к трансформаторам тока BCT

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

Поверка

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (рег. № 19457-00); трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04); прибор сравнения КНТ-05 (рег. № 37854-08); магазин нагрузок МР 3027 (рег. № 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится в паспорт.


Изготовитель


ABB Inc., США
Адрес: 3022 NC 43, North, Pinetops, NC 27864, USA
Телефон/Факс: +1 440 585 7804 /+1 919 666 1377
Web-сайт: http://www.abb.com
E-mail: contact.center@us.abb.com

Заявитель


Общество с ограниченной ответственностью «АББ» (ООО «АББ»)
ИНН 7727180430
Юридический адрес: Российская Федерация, 117335, г. Москва, Нахимовский проспект, д.58, офис 5A.R5
Телефон/Факс: +7 495 7772220/+7 495 7772221
Web-сайт: http://www. abb.ru
E-mail: contact.center@ru.abb.com

Испытательный центр


Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки снаружи на высоковольтных вводах элегазовых выключателей, могут монтироваться без разборки вводов и являются комплектующими изделиями. На каждом вводе может быть до трех трансформаторов, помещенных в съемный влагозащитный корпус.

По принципу конструкции трансформаторы являются встроенными и представляют собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. Для получения нескольких коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений (некоторые ответвления могут быть выполнены без подтверждения класса точности). Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана.

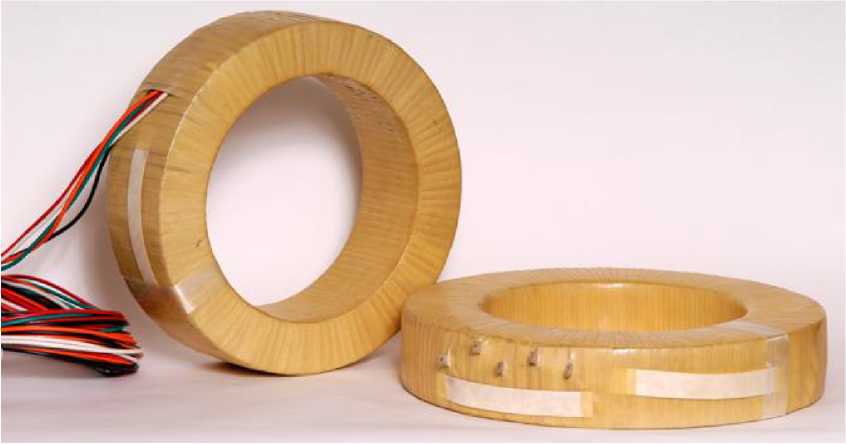

Общий вид трансформаторов представлен на рисунке 1.

Внешний вид. Трансформаторы тока (BCT), http://oei-analitika.ru

Рисунок 1 - Общий вид трансформаторов тока BCT

Программное обеспечение отсутствует.


Таблица 3 -

Наименование

Количество

Трансформатор тока BCT

1 шт.

Паспорт

1 экз.

Протокол приемо-сдаточных испытаний

1 экз.


Таблица 1 - трансформаторов тока BCT

Наименование характеристики

Значение

Номинальное напряжение трансформатора, UHOM, кВ

0,66

Номинальное напряжение высоковольтного ввода, кВ UH.P

от 35 до 750

Номинальный первичный ток трансформатора 11ном, А

от 100 до 4000

Номинальный вторичный ток I2mM, А

1; 5

Номинальная вторичная нагрузка S2hom, с индуктивноактивным коэффициентом мощности cosф=0,8 В^А:

  • - обмотки для измерений

  • - обмотки для защиты

от 5 до 75 от 10 до 100

Класс точности*:

  • - обмотки для измерений

  • - обмотки для защиты

0,2; 0,2S; 0,5; 0,5S;

5Р;10Р

Номинальная предельная кратность вторичных обмоток для защиты Кном

от 5 до 40

Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений

от 5 до 20

Номинальная частота напряжения сети, Гц

50

Габаритные размеры, мм

  • - наружный диаметр

  • - внутренний диаметр

  • - высота

От 503 до 1060

От 292 до 790

От 20 до 254

Масса, кг

от 10 до 250

Климатическое исполнение и категория размещения по

ГОСТ 15150-69

УХЛ1

Средний срок службы, лет

25

Средняя наработка на отказ, ч

4406

Примечание - * нормирован для основной обмотки и тех ответвлений, для которых класс точности указан в паспорте на конкретный трансформатор.
