Номер по Госреестру СИ: 51367-12
51367-12 Трансформаторы тока
(KOKS)
Назначение средства измерений:
Трансформаторы тока KOKS (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

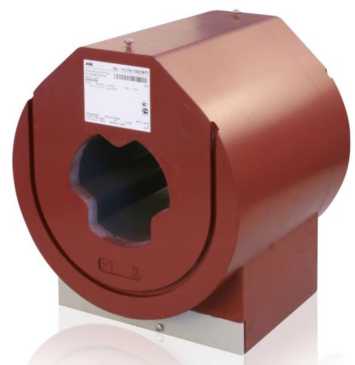

Внешний вид.
Трансформаторы тока
Рисунок № 1

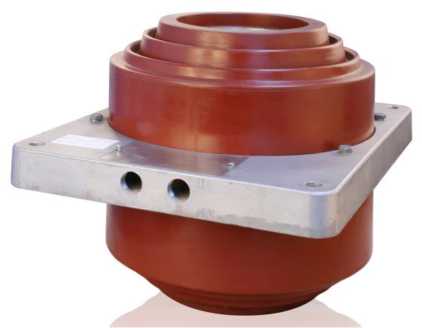

Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 21.07.2022
Срок свидетельства - 21.08.2027
Номер записи - 140967
ID в реестре СИ - 363367
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, модификация KOKS 12 A31, MIURA 200, KOKS12А31, KOKS 12А31, KOKS 12A31, KOKS 12A 31, KOKS 12 A31 У3, KOKS 12 A31, KOKS, 12A31,
Производитель
Изготовитель - Фирма "ABB s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 438
Выдано извещений - 0
Кол-во периодических поверок - 144
Кол-во средств измерений - 73
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2913 дн.
Приказы РСТ, где упоминается данный тип СИ
№626 от 2025.03.28 Об утверждении типов средств измерений
№1917 от 2019.08.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) Якутская ГРЭС Новая
№139 от 2024.01.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№1912 от 2021.08.31 О внесении изменений в сведения об утвержденном типе средств измерений АИИС КУЭ филиала «Кольский» ПАО «ТГК-1» каскад Туломских ГЭС
№370 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№370 от 2023.02.17 О внесении изменений в сведения об утвержденных типах средств измерений
№2293 от 2023.11.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№578 от 2020.03.18 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ (АИИС КУЭ) филиала "Кольский" ОАО "ТГК-1" каскад Туломских ГЭС
№2115 от 2021.09.27 Об утверждении типов средств измерений
№1746 от 2022.07.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
№428 от 2024.02.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1806 от 2024.08.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№671 от 2025.04.04 О внесении изменений в сведения об утвержденном типе СИ (7)
№671 от 2025.04.04 О внесении изменений в сведения об утвержденных типах средств измерений
№1551 от 2025.08.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока (KOKS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48214-11 31.08.2026 |
Трансформаторы тока, BDG 072A1/2/3 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
49111-12 24.02.2017 |
Трансформаторы напряжения, TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
49112-12 |
Трансформаторы напряжения, TJP 4 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
49113-12 24.02.2017 |
Трансформаторы тока, TPU 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
51367-12 21.08.2027 |
Трансформаторы тока, KOKS Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51368-12 21.08.2027 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51401-12 21.08.2027 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51637-12 21.08.2027 |
Трансформаторы напряжения, TJC Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51638-12 21.08.2022 |
Трансформаторы напряжения, TDC Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
54348-13 |
Трансформаторы тока, TSR-61 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
|
58151-14 03.07.2024 |
Трансформаторы тока, ELK-CN3 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
58213-14 03.07.2024 |
Трансформаторы тока, ELK-СT0 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
58214-14 03.07.2024 |
Трансформаторы тока, ELK-CN14 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
66885-17 09.03.2027 |
Трансформаторы напряжения, TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
12 лет |
|
68390-17 |
Трансформаторы тока, KOKM 1LH14V1 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
69431-17 |
Трансформаторы напряжения, TJC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
71106-18 |
Трансформаторы напряжения, TJC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
74837-19 23.04.2024 |
Трансформаторы тока, KOKM Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
75209-19 03.06.2024 |
Трансформаторы тока, BD 00 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
75206-19 03.06.2024 |
Трансформаторы тока, KORI 072DF12 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
76068-19 13.09.2024 |
Трансформаторы тока, KOLT 072 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
76769-19 |
Трансформаторы напряжения, TJC6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
80151-20 |
Трансформаторы напряжения, TJP 4.0 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
81470-21 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
82531-21 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
82756-21 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
87580-22 |
Трансформаторы напряжения, TJP 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
91268-24 |
Трансформаторы тока, TPU 40.23 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
92397-24 |
Трансформаторы напряжения, TJO 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
92398-24 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
94962-25 |
Трансформаторы напряжения, TJP 7 исп. 7.1 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы тока (KOKS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 24 | 24 | 0 | 0 | 24 | 24 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 39 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 182 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 24 | 24 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 48 | 9 | 0 | 48 | 0 | 48 | 0 | 48 | ||
| ООО "ЭНЕРГО СТРОЙ СЕРВИС+" (RA.RU.313731) | 48 | 0 | 48 | 0 | 48 | 0 | 48 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 18 | 0 | 18 | 0 | 0 | 0 | 0 | ||
| ООО "НПК" (RA.RU.313336) | 30 | 0 | 30 | 0 | 30 | 0 | 30 |
Стоимость поверки Трансформаторы тока (KOKS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
2257 | 2257 |
Знак утверждения типа
Знак утверждения типананосится на табличку трансформаторов методом наклейки и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п.11 ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока KOKSГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
Фирма «ABB s.r.o.», ЧехияАдрес: Videnska 117, 619 00 Brno, Czech Republic
Телефон: +420 547 152 602
Web-сайт: new.abb.com
E-mail: kontakt@cz.abb.com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)Адрес: 117335, г. Москва, Нахимовский проспект, д. 58 ИНН 7727180430
Телефон: +7 (495) 777-22-20
Web-сайт: new.abb.com/ru
E-mail: contact.center@ru.abb.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ» Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 781 48 99
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы - однофазные шинного типа с литой изоляцией, выполненной на основе эпоксидного компаунда. Эпоксидное литье выполняет функцию изолятора и несущей конструкции. Функции первичной обмотки трансформаторов выполняет шина, на которую устанавливается трансформатор.
Трансформаторы могут иметь от одной до четырех вторичных обмоток. Выводы вторичных обмоток помещены в литую коробку вторичных зажимов с пластмассовой, пломбируемой крышкой.
Трансформаторы KOKS на номинальные напряжения до 15 кВ имеют специальную площадку с четырьмя отверстиями с резьбой для крепления на плоскую поверхность, отлитую вместе с корпусом. Трансформаторы KOKS на номинальное напряжение 20 кВ, для возможности установки, встроены в монтажную раму, изготовленную из легкого металла. Рама имеет четыре отверстия для установки трансформаторов на заземленную металлоконструкцию.
Трансформаторы тока KOKS выпускаются в следующих модификациях: KOKS 12 A31, KOKS 12 A41, KOKS 17,5 A31, KOKS 17,5 A41, KOKS 24 D11, KOKS 24 D21 KOKS 24 F11, KOKS 24 F21, которые отличаются номинальными значениями напряжения и первичного тока.
Общий вид трансформаторов на номинальные напряжения до 15 кВ приведен на рисунке 1, а трансформаторов на номинальные напряжения 20 кВ на рисунке 2.
Рисунок 1 - Общий вид трансформаторов на номинальные напряжения до 15 кВ
Рисунок 2 - Общий вид трансформаторов на номинальные напряжения 20 кВ
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ
|
3; 6; 10 15 20 20 |
|
Наибольшее рабочее напряжение, кВ
|
3,6; 7,2; 12 17,5 24 24 |
|
Номинальные первичные токи, А - для модификаций KOKS 12 A31, KOKS 12 A41, KOKS 17,5 A31 и KOKS 17,5 A41 |
500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000 |
|
- для модификаций KOKS 24 D11 и KOKS 24 D21 |
500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000; 5000; 6000 |
|
- для модификаций KOKS 24 F11 и KOKS 24 F21 |
500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000; 5000; 6000; 7000; 8000 |
|
Номинальный вторичный ток, А |
1 и/или 5 |
|
Класс точности обмоток для измерений |
0,2; 0,2S; 0,5; 0,5S; 1; 3; 5 |
|
Наименование характеристики |
Значение |
|
Класс точности обмоток для защиты |
5Р;10Р |
|
Номинальная вторичная нагрузка, В • А |
1; 1,5; 2; 2,5; 3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 22,5; 25; 27,5; 30; 35; 40; 45; 50; 60; 75; 100; 125;150 |
|
Коэффициент безопасности приборов обмотки для измерений |
5; 10 |
|
Номинальная предельная кратность вторичной обмотки для защиты |
10; 15; 20; 30 |
|
Номинальная частота переменного тока, Гц |
50; 60 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69 У3 в диапазоне |
от -25 до +50 |
|
температур окружающей среды, оС |
или от -25 до +40 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
