Сведения о средстве измерений: 76068-19 Трансформаторы тока

Номер по Госреестру СИ: 76068-19
76068-19 Трансформаторы тока
(KOLT 072)

Назначение средства измерений:
Трансформаторы тока KOLT 072 (далее - трансформаторы), предназначены для масштабного преобразования силы тока фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 14.12.2021
Срок свидетельства - 13.09.2024
Номер записи - 173323
ID в реестре СИ - 816513
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "ABB s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет получить информацию по модификациям СИ утвержденных типов:

  • наименования модификаций в зависимости от типа СИ;
  • количество СИ каждой из модификаций;
  • долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2138 от 2019.09.13 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы тока (KOLT 072)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB s.r.o."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48214-11
31.08.2026
Трансформаторы тока, BDG 072A1/2/3
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
49111-12
24.02.2017
Трансформаторы напряжения, TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
49112-12

Трансформаторы напряжения, TJP 4
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
49113-12
24.02.2017
Трансформаторы тока, TPU 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
51367-12
21.08.2027
Трансформаторы тока, KOKS
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51368-12
21.08.2027
Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51401-12
21.08.2027
Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51637-12
21.08.2027
Трансформаторы напряжения, TJC
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51638-12
21.08.2022
Трансформаторы напряжения, TDC
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
54348-13

Трансформаторы тока, TSR-61
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
4 года
58151-14
03.07.2024
Трансформаторы тока, ELK-CN3
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
58213-14
03.07.2024
Трансформаторы тока, ELK-СT0
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
58214-14
03.07.2024
Трансформаторы тока, ELK-CN14
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
66885-17
09.03.2027
Трансформаторы напряжения, TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
12 лет
68390-17

Трансформаторы тока, KOKM 1LH14V1
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
69431-17

Трансформаторы напряжения, TJC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
71106-18

Трансформаторы напряжения, TJC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
74837-19
23.04.2024
Трансформаторы тока, KOKM
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
75209-19
03.06.2024
Трансформаторы тока, BD 00
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
75206-19
03.06.2024
Трансформаторы тока, KORI 072DF12
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
76068-19
13.09.2024
Трансформаторы тока, KOLT 072
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
76769-19

Трансформаторы напряжения, TJC6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
80151-20

Трансформаторы напряжения, TJP 4.0
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
81470-21

Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
82531-21

Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
82756-21

Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
87580-22

Трансформаторы напряжения, TJP 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
91268-24

Трансформаторы тока, TPU 40.23
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
92397-24

Трансформаторы напряжения, TJO 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
92398-24

Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
94962-25

Трансформаторы напряжения, TJP 7 исп. 7.1
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (KOLT 072)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (KOLT 072)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.

Лист № 2 Всего листов 3

Знак утверждения типа

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к трансформаторам тока KOLT 072

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

Поверка

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

  • -  рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный номер в Федеральном информационном фонде 27007-04 (Госреестр № 27007-04));

  • - прибор сравнения КНТ-05 (Госреестр № 37854-08);

  • - магазин нагрузок МР 3027 (Госреестр 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус трансформатора или свидетельство о поверке.

Изготовитель


«ABB s.r.o.», Чехия
Юридический адрес: Vyskocilova 1561/4a, Michle, 140 00, Prague 4, Czech Republic
Адрес производства: Videnska 117, 619 00 Brno, Czech Republic
Телефон: +420 597 468 940 и +420 547 152 602
Факс: +420 547 152 626
Web-сайт: new.abb.com
E-mail: kontakt@cz. abb. com

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Принцип действия трансформаторов заключается в преобразовании переменного тока частотой 50 или 60 Гц в переменный ток, пригодный для измерений с помощью стандартных приборов и устройств релейной защиты.

Трансформаторы являются встроенными с кольцевым сердечником внутренней установки и не имеют собственной первичной обмотки. Первичными обмотками трансформаторов служат шинопроводы, вводы или кабели электроустановки, в которую они смонтированы. Трансформаторы работают погруженными в масло силового трансформатора.

Выводы вторичных обмоток изготавливаются гибкими проводами в соответствии с конструктивными особенностями конечного изделия.

Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. При установке трансформатора на ввод силового трансформатора изоляция обеспечивается изоляцией ввода.

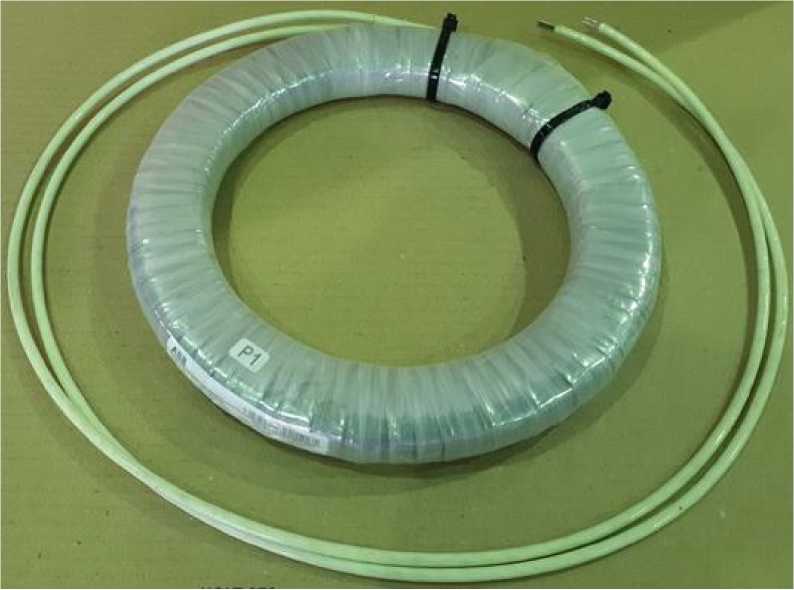

Общий вид средства измерений приведен на рисунке 1.

Внешний вид. Трансформаторы тока (KOLT 072), http://oei-analitika.ru

Рисунок 1 - Общий вид средства измерений

Программное обеспечение отсутствует.

Лист № 2 Всего листов 3

Таблица 3 -

Наименование

Обозначение

Количество

Трансформатор тока

KOLT 072

1 шт.

Паспорт

-

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальная частота переменного тока, Гц

50 или 60

Номинальные первичные токи (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), А

от 100 до 5000

Номинальный вторичный ток, А

1 или 5

Класс точности обмотки для измерений и учета

0,2; 0,2S; 0,5; 0,5S; 1,0; 3,0; 5,0

Класс точности обмотки для защиты

5Р;10Р

Номинальная вторичная нагрузка (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), ВА

от 1 до 100

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений

5 или 10

Номинальная  предельная  кратность вторичной

обмотки для защиты

5; 10; 15; 20; 25; 30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры трансформатора, мм, не более

- внутренний диаметр

1150

- внешний диаметр

1200

- высота

250

Масса, кг, не более

250

Условия эксплуатации:

- температура окружающей среды, оС

от -25 до +120

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

270000


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
