Сведения о средстве измерений: 71106-18 Трансформаторы напряжения

Номер по Госреестру СИ: 71106-18
71106-18 Трансформаторы напряжения
(TJC 6-G)

Назначение средства измерений:
Трансформаторы напряжения TJC 6-G (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствами измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

сертификация программного обеспечения

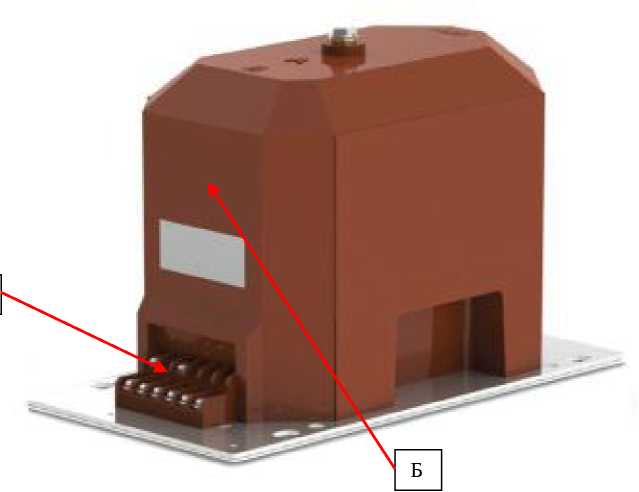

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 14.12.2021
Срок свидетельства -
Номер записи - 167188
ID в реестре СИ - 396072
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

TJC 6-G,

Производитель

Изготовитель - Фирма "ABB s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Наличие аналогов СИ: Трансформаторы напряжения (TJC 6-G)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB s.r.o."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48214-11
31.08.2026
Трансформаторы тока, BDG 072A1/2/3
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
49111-12
24.02.2017
Трансформаторы напряжения, TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
49112-12

Трансформаторы напряжения, TJP 4
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
49113-12
24.02.2017
Трансформаторы тока, TPU 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
51367-12
21.08.2027
Трансформаторы тока, KOKS
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51368-12
21.08.2027
Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51401-12
21.08.2027
Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51637-12
21.08.2027
Трансформаторы напряжения, TJC
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51638-12
21.08.2022
Трансформаторы напряжения, TDC
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
54348-13

Трансформаторы тока, TSR-61
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
4 года
58151-14
03.07.2024
Трансформаторы тока, ELK-CN3
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
58213-14
03.07.2024
Трансформаторы тока, ELK-СT0
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
58214-14
03.07.2024
Трансформаторы тока, ELK-CN14
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
66885-17
09.03.2027
Трансформаторы напряжения, TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
12 лет
68390-17

Трансформаторы тока, KOKM 1LH14V1
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
69431-17

Трансформаторы напряжения, TJC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
71106-18

Трансформаторы напряжения, TJC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
74837-19
23.04.2024
Трансформаторы тока, KOKM
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
75209-19
03.06.2024
Трансформаторы тока, BD 00
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
75206-19
03.06.2024
Трансформаторы тока, KORI 072DF12
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
76068-19
13.09.2024
Трансформаторы тока, KOLT 072
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
76769-19

Трансформаторы напряжения, TJC6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
80151-20

Трансформаторы напряжения, TJP 4.0
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
81470-21

Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
82531-21

Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
82756-21

Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
87580-22

Трансформаторы напряжения, TJP 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
91268-24

Трансформаторы тока, TPU 40.23
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
92397-24

Трансформаторы напряжения, TJO 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
92398-24

Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
94962-25

Трансформаторы напряжения, TJP 7 исп. 7.1
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (TJC 6-G)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "АМУРСКИЙ ЦСМ"
(RA.RU.311498)
РСТ
  • TJC 6-G
  • 9 9 0 9 0 9 0 9

    Стоимость поверки Трансформаторы напряжения (TJC 6-G)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.

    Лист № 2 Всего листов 3

    Знак утверждения типа

    Знак утверждения типа

    наносится на паспорт типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения TJC 6-G

    ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • -   Эталон 2-го разряда по ГОСТ Р 8.746-2011;

    • -   Прибор   сравнения КНТ-05,  регистрационный  номер  в  Федеральном

    информационном фонде 37854-08;

    • -   Магазин  нагрузок МР 3025, регистрационный  номер  в  Федеральном

    информационном фонде 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.


    Изготовитель


    «ABB s.r.o.», Чехия
    Адрес: Videnska 117, 619 00 Brno, Czech Republic
    Телефон: +420 547 152 602
    E-mail: kontakt@cz.abb.com
    Web-сайт: www.abb.com

    Заявитель


    Общество с ограниченной ответственностью «Стройэнергетика»
    (ООО «Стройэнергетика»)
    ИНН 7716809275
    Адрес: 129337, г. Москва, ул. Красная Сосна, д. 20, стр. 1, комн. 4
    Телефон: +7 (926) 786-90-40
    E-mail: Stroyenergetika@gmail. com

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Трансформаторы напряжения TJC 6-G индуктивные, заземляемые, однофазные с литой изоляцией имеют две вторичные измерительные обмотки. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.

    Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

    Выводы первичных обмоток трансформаторов напряжения TJC 6-G расположены на верхней части корпуса.

    Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются прозрачной пластмассой пломбируемой крышкой.

    Основание трансформаторов снабжено металлической опорной плиткой, вмонтированной в диэлектрический корпус. Для крепления трансформатора на месте эксплуатации в опорной плитке изготовлены 4 отверстия.

    Общий вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.

    Внешний вид. Трансформаторы напряжения (TJC 6-G), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)

    Программное обеспечение отсутствует.

    Лист № 2 Всего листов 3

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения (зав. №№ 1VLT5209011924, 1VLT5209011925, 1VLT5209011926, 1VLT5210015614, 1VLT5210015615, 1VLT5210015616, 1VLT5211013622, 1VLT5211013623, 1VLT5211013624)

    TJC 6-G

    9 шт .

    Паспорт

    9 экз.


    Таблица 1 - Метрологические характеристики

    Параметр

    Значения

    Номинальное напряжение первичной обмотки, кВ

    15,75/^3

    Значения номинальных напряжений вторичных обмоток, В

    - 1а-1п

    100/^3

    - 2а-2п

    100/^3

    Класс точности вторичных обмоток

    - 1а-1п

    0,2

    - 2а-2п

    0,5

    Значения номинальных мощностей вторичных обмоток, В^А

    - 1а-1п

    10

    - 2а-2п

    30

    Номинальная частота переменного тока, Гц

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значения

    Габаритные размеры трансформатора, мм, не более

    - высота

    375

    - ширина

    280

    - длина

    200

    Масса, кг, не более

    38

    Условия эксплуатации:

    - температура окружающей среды, оС

    от - 25 до + 50

    Средний срок службы, лет

    25

    Средняя наработка на отказ не менее, ч, не менее

    220000
