Обозначение конструктивного исполнения

Модификации

TPU 4Х.ХХ

TPU 5Х.ХХ

TPU 6Х.ХХ

TPU 7Х.ХХ

1

короткое, 148 мм

DIN

короткое, 148 мм

DIN

короткое,

178 мм DIN

-

2

длинное, 148 мм

DIN

длинное, 148 мм

DIN

длинное, 178 мм DIN

-

3

короткое, широкий, 184 мм

короткое, широкий, 184 мм

-

-

4

длинное

широкий, 184 мм

длинное широкий,

184 мм

-

-

5

-

-

-

короткое, узкое (220 мм)

6

-

-

-

длинное, широкое (260 мм)

7

короткое, узкое (220 мм), рама основ-я 260 мм.

Модификации

TPU 4Х.ХХ

TPU 5Х.ХХ

TPU 6Х.ХХ

TPU 7Х.ХХ

TPU 40.11, TPU 43.11,

TPU 40.12, TPU 40.13,

TPU 43.13, TPU 40.14,

TPU 40.21, TPU 43.21,

TPU 40.22, TPU 40.23,

TPU 43.23, TPU 40.24,

TPU 40.31, TPU 43.31,

TPU 40.33, TPU 43.33,

TPU 40.41, TPU 43.41,

TPU 40.43, TPU 43.43,

TPU 44.11, TPU 45.11,

TPU 46.11, TPU 47.11,

TPU 48.11, TPU 44.13,

TPU 45.13, TPU 46.13,

TPU 47.13, TPU 48.13,

TPU 44.21, TPU 45.21,

TPU 46.21, TPU 47.21,

TPU 48.21, TPU 44.23,

TPU 45.23, TPU 46.23,

TPU 47.23, TPU 48.23,

TPU 44.31, TPU 45.31,

TPU 46.31, TPU 47.31,

TPU 48.31, TPU 44.33,

TPU 45.33, TPU 46.33,

TPU 47.33, TPU 48.33,

TPU 44.41, TPU 45.41,

TPU 46.41, TPU 47.41,

TPU 48.41, TPU 44.43,

TPU 45.43, TPU 46.43,

TPU 47.43, TPU 48.43,

TPU 50.11, TPU 53.11,

TPU 50.12, TPU 50.13,

TPU 53.13, TPU 50.14,

TPU 50.21, TPU 53.21,

TPU 50.22, TPU 50.23,

TPU 53.23, TPU 50.24,

TPU 50.31, TPU 53.31,

TPU 50.33, TPU 53.33,

TPU 50.41,TPU 53.41,

TPU 50.43, TPU 53.43,

TPU 54.11, TPU 55.11,

TPU 56.11, TPU 57.11,

TPU 58.11, TPU 54.13,

TPU 55.13, TPU 56.13,

TPU 57.13, TPU 58.13,

TPU 54.21, TPU 55.21,

TPU 56.21, TPU 57.21,

TPU 58.21, TPU 54.23,

TPU 55.23, TPU 56.23,

TPU 57.23, TPU 58.23,

TPU 54.31, TPU 55.31,

TPU 56.31, TPU 57.31,

TPU 58.31, TPU 54.33,

TPU 55.33, TPU 56.33,

TPU 57.33, TPU 58.33,

TPU 54.41, TPU 55.41,

TPU 56.41, TPU 57.41,

TPU 58.41, TPU 54.43,

TPU 55.43, TPU 56.43,

TPU 57.43, TPU 58.43,

TPU 60.11, TPU 63.11, TPU 60.12, TPU 60.13, TPU 63.13, TPU 60.14, TPU 60.21, TPU 63.21, TPU 60.22, TPU 60.23, TPU 63.23, TPU 60.24, TPU 64.11, TPU 65.11, TPU 66.11, TPU 67.11, TPU 68.11, TPU 64.13, TPU 65.13, TPU 66.13, TPU 67.13, TPU 68.13, TPU 64.21, TPU 65.21, TPU 66.21, TPU 67.21, TPU 68.21, TPU 64.23, TPU 65.23, TPU 66.23, TPU 67.23, TPU 68.23

TPU 70.51, TPU 73.51,

TPU 70.52, TPU 70.53,

TPU 73.53, TPU 70.54,

TPU 74.51, TPU 75.51,

TPU 76.51, TPU 74.53,

TPU 75.53, TPU 76.53,

TPU 70.61, TPU 73.51,

TPU 70.62, TPU 70.63,

TPU 73.63, TPU 70.64,

TPU 74.61, TPU 75.61,

TPU 76.61, TPU 74.63,

TPU 75.63, TPU 76.63.

Наименование

Обозначение

Количество

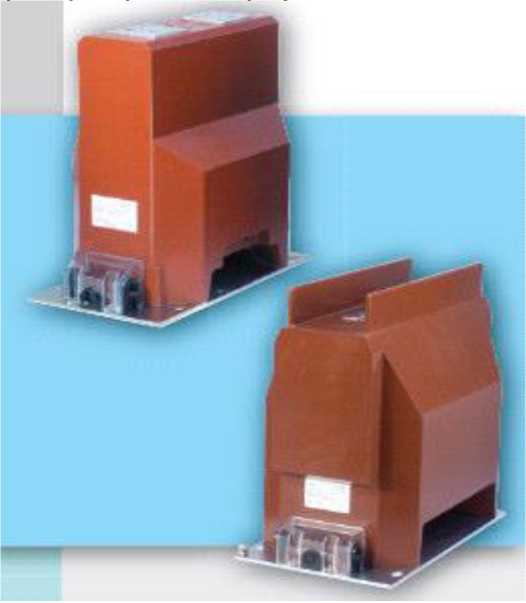

Трансформатор тока TPU

1 шт.

Паспорт

-

1 экз.

Наименование характеристики

Значение

Номинальное напряжение, кВ

3; 6; 10; 15; 20; 27; 35

Наибольшее рабочее напряжение, кВ

3,6; 7,2; 12; 17,5; 24; 30; 40,5

Номинальная частота переменного тока, Гц

50; 60

Номинальные первичные токи, А

5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 700; 750; 800; 1000; 1200; 1250;

1400; 1500; 1600; 2000; 2500; 3000; 3150; 3200

Номинальный вторичный ток, А

1 и/или 5

Класс точности обмоток для измерений

0,2; 0,2S; 0,5; 0,5S; 1; 3; 5

Наименование характеристики

Значение

Класс точности обмоток для защиты

5Р;10Р

Номинальная вторичная нагрузка, В • А

1; 1,5; 2; 2,5; 3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 22,5; 25; 27,5; 30; 35; 40; 45; 50; 60

Коэффициент безопасности приборов обмотки для измерений

5; 10

Номинальная предельная кратность вторичной обмотки для защиты

10; 15; 20; 30

Наименование характеристики

Значение

Условия эксплуатации по ГОСТ 15150-69 У3 в диапазоне

от -25 до +50

температур окружающей среды, ^оС

или

от -25 до +40

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

262800
