Сведения о средстве измерений: 54348-13 Трансформаторы тока

Номер по Госреестру СИ: 54348-13
54348-13 Трансформаторы тока
(TSR-61)

Назначение средства измерений:
Трансформаторы тока TSR-61 предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

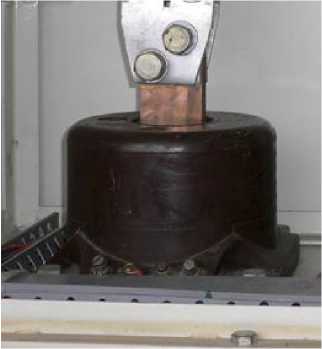

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 144391
ID в реестре СИ - 366791
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

нет данных, мод.TSR-61, мод. ТSR-61, мод. TSR-61, TSR-61,

Производитель

Изготовитель - Фирма "ABB s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 19
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1982
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№630 от 2016.05.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии ОАО "АК "Транснефть" - АИИС КУЭ ОАО "АК "Транснефть"

№1772 от 2016.11.28 О переоформлении свидетельства об утверждении типа средства измерений № 51414 "Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ОАО "АК "Транснефть" - АИИС КУЭ ОАО "АК "Транснефть" и внесении изменений в описание типа

№2263 от 2017.10.30 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии ОАО "АК "Транснефть" - АИИС КУЭ ОАО "АК "Транснефть"

№984 от 2018.05.23 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии ОАО "АК "Транснефть" - АИИС КУЭ ОАО "АК "Транснефть"

№1373 от 2018.07.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии ОАО "АК "Транснефть" - АИИС КУЭ ОАО "АК "Транснефть"

№81 от 2015.01.29 О переоформлении свидетельств об утверждении типа средств измерений фирмы Аджилент на Кейсайт

№849 от 2013.07.28 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 54282 по 54298-13,48269-13,54299-13 по 54312-13,40704-13,39889-13,54313-13 по 54319-13,31259-13,54320-13 по 54359-13,39884-13,54360-13 по54362-13,34829-13,54363-13 по 54367-13,51868-13,54368-13,52171-13,54369-13 по 54390-13)

№3349 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Яйцо, сельскохозяйственная птица, мясо птицы и продукция их переработки" (ТК 116)

Наличие аналогов СИ: Трансформаторы тока (TSR-61)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB s.r.o."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48214-11
31.08.2026
Трансформаторы тока, BDG 072A1/2/3
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
49111-12
24.02.2017
Трансформаторы напряжения, TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
49112-12

Трансформаторы напряжения, TJP 4
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
49113-12
24.02.2017
Трансформаторы тока, TPU 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
51367-12
21.08.2027
Трансформаторы тока, KOKS
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51368-12
21.08.2027
Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51401-12
21.08.2027
Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51637-12
21.08.2027
Трансформаторы напряжения, TJC
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51638-12
21.08.2022
Трансформаторы напряжения, TDC
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
54348-13

Трансформаторы тока, TSR-61
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
4 года
58151-14
03.07.2024
Трансформаторы тока, ELK-CN3
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
58213-14
03.07.2024
Трансформаторы тока, ELK-СT0
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
58214-14
03.07.2024
Трансформаторы тока, ELK-CN14
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
66885-17
09.03.2027
Трансформаторы напряжения, TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
12 лет
68390-17

Трансформаторы тока, KOKM 1LH14V1
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
69431-17

Трансформаторы напряжения, TJC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
71106-18

Трансформаторы напряжения, TJC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
74837-19
23.04.2024
Трансформаторы тока, KOKM
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
75209-19
03.06.2024
Трансформаторы тока, BD 00
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
75206-19
03.06.2024
Трансформаторы тока, KORI 072DF12
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
76068-19
13.09.2024
Трансформаторы тока, KOLT 072
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
76769-19

Трансформаторы напряжения, TJC6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
80151-20

Трансформаторы напряжения, TJP 4.0
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
81470-21

Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
82531-21

Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
82756-21

Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
87580-22

Трансформаторы напряжения, TJP 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
91268-24

Трансформаторы тока, TPU 40.23
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
92397-24

Трансформаторы напряжения, TJO 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
92398-24

Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
94962-25

Трансформаторы напряжения, TJP 7 исп. 7.1
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (TSR-61)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ТРАНСНЕФТЬ - СИБИРЬ"
(RA.RU.311681)
  • TSR-61
  • 10 0 10 0 10 0 10
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)
    РСТ
  • нет данных
  • 2 0 0 0 0 0 0
    ФБУ "ПСКОВСКИЙ ЦСМ"
    (RA.RU.311507)
    РСТ
  • мод. TSR-61
  • TSR-61
  • мод.TSR-61
  • мод. ТSR-61
  • 12 0 12 0 12 0 12

    Стоимость поверки Трансформаторы тока (TSR-61)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Ярославский ЦСМ
    Ярославская область
    7649 7649

    Знак утверждения типа

    Знак утверждения типа

    наносят на титульный лист паспорта и руководства по эксплуатации типографским способом и на табличку технических данных трансформатора методом трафаретной печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведений нет.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока TSR-61

    ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».

    ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Техническая документация фирмы-изготовителя.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    - при осуществлении торговли и товарообменных операций.

    Поверка

    Поверка

    трансформаторов тока TSR-61 осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

    Перечень основных средств, применяемых при поверке, указан в таблице 2.

    Таблица 2

    Тип прибора

    Основные метрологические характеристики

    Трансформатор тока измерительный лабораторный ТТИ-5000.5

    Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05.

    Прибор сравнения КНТ-03

    Предел измерения погрешности напряжения, %: 19,99; Пределы допускаемой абсолютной погрешности измерения токовой погрешности (погрешности напряжения) поверяемого трансформатора, %: ± (0,1 + 0,05-A);

    Предел измерения угловой погрешности поверяемого трансформатора, угловых мин: ± 199,9;

    Пределы допускаемой абсолютной погрешности измерения угловой погрешности (погрешности напряжения) поверяемого трансформатора, угловых мин: ± (0,1 + 0,03-A).

    Нагрузочное устройство НТТ

    50.5

    Номинальные величины нагрузки, В^А:

    от 1,75 до 50

    Примечание

    1. А - значение измеряемой погрешности.

    Лист № 3 Всего листов 3

    Изготовитель

    Фирма «ABB s.r.o.», Чешская Республика. Адрес: Videnska 117, 619 00 Brno, Czech Republic.

    Заявитель

    ООО «Балтнефтепровод» Юридический адрес: 188910, Ленинградская область, Выборгский район, город Приморск. Почтовый адрес: 195009, г. Санкт-Петербург, Арсенальная набережная, дом 11.
    Телефон: 8(812) 542-15-90.

    Испытательный центр

    ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д. 31.
    Тел. (495) 544-00-00; http://www.rostest.ru

    Трансформаторы тока TSR-61 (далее - трансформаторы тока) являются шинными и представляют собой кольцевой магнитопровод с первичной и вторичной обмотками, заключенный в смоляной изолирующий корпус.

    Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

    Трансформаторы тока TSR-61 изготовляются в двух модификациях TSR-61, TSR 61.1-R отличающихся метрологическими и техническими характеристиками (см. Таблицу 1).

    Общий вид трансформаторов тока TSR-61 представлен на рисунке 1.

    Внешний вид. Трансформаторы тока (TSR-61), http://oei-analitika.ru

    Рисунок 1 - Фотографии общего вида трансформаторов тока TSR-61.


    В комплект поставки входят :

    • - трансформатор тока TSR-61                                1 шт.

    • - паспорт                                                        1 экз.


    Основные метрологические и технические характеристики трансформаторов тока TSR-61 представлены в таблице 1.

    Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока TSR-61

    Параметр

    Значение

    Модификация

    TSR-61

    TSR-61

    TSR 61.1-R

    TSR 61.1-R

    188651, 188650,

    233495,

    349220,

    349239,

    349247

    Заводской номер

    188658, 188649,

    233497,

    349221,

    188648, 188647

    233492

    349223

    Класс точности обмоток для измерения

    0,5

    0,5

    0,5S

    0,5S

    Номинальный первичный ток 11ном., А

    60

    100

    60

    100

    Номинальный вторичный ток 12ном., А

    5

    5

    5

    5

    Номинальные вторичные нагрузки Shom.,

    В^А

    10

    10

    30

    30

    Окончание таблицы 1

    Параметр

    Значение

    Номинальный коэффициент безопасности приборов Кбном

    5

    5

    5

    5

    Номинальное напряжение ином., кВ

    10

    10

    10

    10

    Номинальная частота £ном., Гц

    50; 60

    50; 60

    50; 60

    50; 60

    Габаритные размеры

    (длина х ширина х высота), мм

    600х 170 х 340

    Масса, кг, не более

    30

    30

    30

    30

    Диапазон рабочих температур, °С

    от минус 10 до

    50

    от минус

    10 до 50

    от минус

    10 до 50

    от минус

    10 до 50

    Максимальная относительная влажность, %

    80

    80

    80

    80


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
