Сведения о средстве измерений: 53510-13 Микроомметры

Номер по Госреестру СИ: 53510-13
53510-13 Микроомметры
(2226а)

Назначение средства измерений:
Микроомметры 2226а (далее по тексту - микроомметры) предназначены для измерения электрического сопротивления постоянному току.

сертификация программного обеспечения
Внешний вид. Микроомметры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Микроомметры
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 15.05.2018
Номер записи - 143448
ID в реестре СИ - 365848
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет данных, 2226а,

Производитель

Изготовитель - Фирма "Haefely Test AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Микроомметры (2226а)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Haefely Test AG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25586-03

Трансформаторы напряжения измерительные эталонные, 4820spez
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
5 лет
28982-05

Трансформатор напряжения измерительный эталонный, 4820-HV-spez
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
5 лет
34826-07

Делитель высоких напряжений, H 4861/400
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
35712-07
01.09.2012
Микроомметры, 2291, 2292
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
35712-14
25.04.2019
Микроомметры, 2292
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
36298-07
01.12.2012
Измерители коэффициента трансформации, TTR 2795
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
38349-08
05.02.2019
Установки измерительные, TMS-580
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
38971-08
05.02.2019
Установки измерительные, MIDAS
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
44218-10
01.04.2015
Измерители частичных разрядов, DDX 9101
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
47118-11

Микроомметр цифровой, 2231
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
47119-11

Мост переменного тока, 2877
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
53509-13
15.05.2018
Тераомметры, 5478
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
53510-13
15.05.2018
Микроомметры, 2226а
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
55993-13
19.12.2018
Анализаторы частотных характеристик, FRA 5310
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57167-14
16.04.2019
Измерители коэффициента трансформации, TTR 2795, TTR 2796
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57779-14

Мост переменного тока, 2840
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57780-14

Делитель напряжения высоковольтный, CVD600/1
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57781-14

Вольтметр переменного тока, OT248
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57944-14

Анализатор импульсов цифровой, DiAS 733
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
57948-14

Делитель импульсного напряжения емкостной, CS 2000-420
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
61256-15
11.08.2021
Калибраторы частичных разрядов, 9216
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
61865-15
02.10.2021
Установки измерительные, 2285
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
63939-16
18.05.2021
Калибраторы частичных разрядов, KAL 9510, KAL 9520
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
64945-16

Система измерительная, 9121а-8
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
67280-17
14.04.2022
Системы измерительные, DDX 9121b-X
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
75393-19

Мост для измерения емкости и тангенса угла потерь, Tettex 2809а
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
78362-20

Мост для измерений емкости и тангенса угла потерь автоматический, Tettex 2877
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года

Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:

  • БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
  • ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
  • ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
  • ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
  • ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
  • ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
  • ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
  • ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
  • ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
  • ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
  • ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
  • ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
  • РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
  • СИ БИОАНАЛИЗА
  • СИ В СИСТЕМАХ СВЯЗИ
  • СИ ДЛЯ НАНОИНДУСТРИИ
  • СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
  • СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
  • СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
  • СИ СЛУЖБ ЭКОЛОГИИ
  • СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
  • СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
  • ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ

Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.

Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Микроомметры (2226а)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПЕРМСКИЙ ЦСМ"
(RA.RU.311363)
РСТ
  • 2226а
  • 3 0 0 0 0 0 0
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • 2226а
  • 5 0 4 0 3 0 3
    ФБУ «Пермский ЦСМ»
    (RA.RU.311363)
    РСТ
  • нет данных
  • 3 0 0 0 0 0 0

    Стоимость поверки Микроомметры (2226а)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Пермский ЦСМ
    Пермский край
    1627 1627

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносят на лицевую панель микроомметров методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений с помощью микроомметров указаны в документе «Микроомметры 2226а. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к микроомметрам 2226а

    • 1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

    • 2 Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по документу МП-1434/446-2012 «Микроомметры 2226а. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 19 ноября 2012 г. и входящему в комплект поставки.

    Перечень основных средств, применяемых при поверке:

    - катушки электрического сопротивления Р310, Р321, Р331

    номинальные значения электрического сопротивления: 0,001 - 10000 Ом; классы точности: 0,01 - 0,02.


    Изготовитель


    Фирма «Haefely Test AG», Швейцария
    Birsstrasse 300, CH-4052 Basel, Switzerland
    Tel.: +41 61 373 41 11
    Fax: +41 61 373 49 12
    http://www.haefely.com

    Заявитель


    ООО «МАКДЕМ»
    Юридический адрес: 117485, г. Москва, ул. Волгина, д.1
    Почтовый адрес: 119571, г. Москва, а/я 16
    E-Mail: office@macdem.ru
    http://www.macdem.ru

    Испытательный центр


    ГЦИ СИ ФБУ «Ростест-Москва»
    117418, г. Москва, Нахимовский проспект, д.31
    Тел. (495) 544-00-00; http://www.rostest.ru

    Микроомметры 2226а представляют собой цифровые электроизмерительные приборы, обладающие возможностью автоматической калибровки. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.

    На лицевой панели микроомметров расположены: выключатель питания, функциональные клавиши, предназначенные для переключения режимов работы и выбора специальных функций при измерениях, светодиодные сигнализирующие индикаторы, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи, жидкокристаллический цифровой дисплей. На задней панели микроомметров расположены: разъем сетевого питания, переключатель напряжения питания, разъем интерфейса USB, держатель предохранителя, клеммы релейного выхода.

    Для проведения измерений микроомметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.

    Принцип работы микроомметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

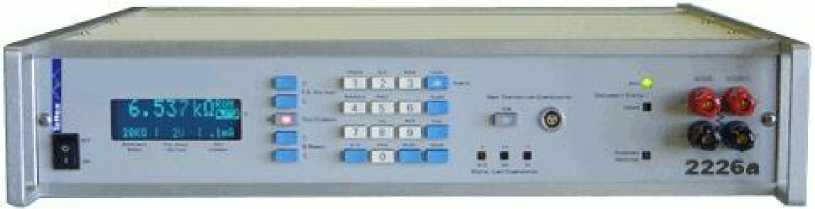

    Фотография общего вида микроомметров представлена на рисунке 1.

    Внешний вид. Микроомметры (2226а), http://oei-analitika.ru

    Рисунок 1 - Фотография общего вида микроомметров 2226а


    Комплект поставки микроомметров 2226а представлен в таблице 3. Таблица 3

    Наименование

    Количество

    Микроомметр 2226а

    1

    Кабель питания

    1

    Руководство по эксплуатации

    1

    Методика поверки

    1


    Основные метрологические характеристики микроомметров 2226а в режиме измерения

    электрического сопротивления постоянному току представлены в таблице 1. Таблица 1

    Пределы измерений

    Разрешение

    Испытательное напряжение/сила тока

    Пределы допускаемой абсолютной погрешности измерений

    2 мОм

    0,0001 мОм

    20 мВ/10 А

    ± (0,0006 R + 0,0006 мОм)

    20 мОм

    0,001 мОм

    20 мВ/1 А

    ± (0,0004 R + 0,006 мОм)

    200 мВ/10 А

    ± (0,0006 R + 0,003 мОм)

    Окончание таблицы 1

    Пределы измерений

    Разрешение

    Испытательное напряжение/сила тока

    Пределы допускаемой абсолютной погрешности измерений

    200 мОм

    0,01 мОм

    20 мВ/100 мА

    ± (0,0004 R + 0,06 мОм)

    200 мВ/1 А

    ± (0,0004 R + 0,03 мОм)

    2 В/10 А

    ± (0,0006 R + 0,03 мОм)

    2 Ом

    0,0001 Ом

    20 мВ/10 мА

    ± (0,0004 R + 0,0006 Ом)

    200 мВ/100 мА

    ± (0,0004 R + 0,0003 Ом)

    2 В/1 А

    ± (0,0004 R + 0,0003 Ом)

    20 Ом

    0,001 Ом

    20 мВ/1 мА

    ± (0,0004 R + 0,006 Ом)

    200 мВ/10 мА

    ± (0,0004 R + 0,003 Ом)

    2 В/100 мА

    ± (0,0004 R + 0,003 Ом)

    200 Ом

    0,01 Ом

    20 мВ/100 мкА

    ± (0,0004 R + 0,06 Ом)

    200 мВ/1 мА

    ± (0,0004 R + 0,03 Ом)

    2 В/10 мА

    ± (0,0004 R + 0,03 Ом)

    2 кОм

    0,0001 кОм

    200 мВ/100 мкА

    ± (0,0004 R + 0,0003 кОм)

    2 В/1 мА

    ± (0,0004 R + 0,0003 кОм)

    20 кОм

    0,001 кОм

    2 В/100 мкА

    ± (0,0004 R + 0,003 кОм)

    Примечание - R - измеренное значение электрического сопротивления.

    Основные технические характеристики микроомметров 2226а представлены в таблице 2. Таблица 2

    Характеристика

    Значение

    Номинальные параметры сети питания переменного тока

    105 - 125 В (50/60 Гц)

    210 - 250 В (50/60 Гц)

    Потребляемая мощность, В^А, не более

    200

    Г абаритные размеры (ширинахвысотахглубина), мм

    430 х 100 х 430

    Масса, кг, не более

    9,1

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность (при температуре плюс 40 °С), %

    • - атмосферное давление кПа (мм рт. ст.)

    от 0 до плюс 50

    70

    84 - 106,7 (630 - 800)


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
