Номер по Госреестру СИ: 67280-17
67280-17 Системы измерительные
(DDX 9121b-X)
Назначение средства измерений:
Системы измерительные DDX 9121b-X (далее - системы) предназначены для измерений характеристик частичных разрядов в изоляции электрооборудования при его испытаниях.

Внешний вид.
Системы измерительные
Рисунок № 1

Внешний вид.
Системы измерительные
Рисунок № 2

Внешний вид.
Системы измерительные
Рисунок № 3

Внешний вид.
Системы измерительные
Рисунок № 4

Внешний вид.
Системы измерительные
Рисунок № 5

Внешний вид.
Системы измерительные
Рисунок № 6

Внешний вид.
Системы измерительные
Рисунок № 7
Программное обеспечение
Программное обеспечение системы DDX9121b Software, Version 7.1.0.0 включает в себя два компонента: DDX 9121b Remote Software и DDX 9121b Firmware.
Метрологически незначимая часть ПО DDX 9121b Remote Software предназначена для дистанционного управления работой системы. По заявке потребителя поставляются дополнительно программные ключи DDX9121b/MUX (мультиплексор для расширения сигнальных входов преобразователя до четырех) и DDX9121b/DC для измерений на постоянном токе. Эти программы допускают вносить обновления, не влияющие на метрологически значимую часть ПО, с сайта фирмы-изготовителя.
Метрологически значимая часть ПО DDX 9121b Firmware встроена в преобразователь DDX 9121b и недоступна для пользователя.
Уровень защиты метрологически значимой части ПО - «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка обеспечения защиты программного обеспечения».
Таблица 1 - Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
DDX 9121b Software |
Номер версии (идентификационный номер) ПО |
Version 7.1.0.0 |
Цифровой идентификатор ПО |
3f2acd01e3add2e94e956305e463ab96 |
Алгоритм вычисления контрольной суммы исполняемого кода |
WinMD5 |
Знак утверждения типа
Знак утверждения типананосят печатным способом на титульные листы эксплуатационных документов и самоклеящейся этикеткой на нижнюю часть передней панели монитора управляющего компьютера системы.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким напряжением. Измерения частичных разрядов.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным DDX 9121b-X
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения
характеристик частичных разрядов
ГОСТ 21023-75 Трансформаторы силовые. Методы измерений характеристик частичных разрядов при испытаниях напряжением промышленной частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2-109 Гц
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким напряжением. Измерения частичных разрядов
Техническая документация фирмы Haefely Test AG, Базель, Швейцария
Поверка
Поверкаосуществляется по документу МП 107-262-2015 «Системы измерительные DDX 9121b-X. Методика поверки», утвержденному ФГУП «УНИИМ» 27.02.2017 г.
Основные средства поверки:
-
- рабочий эталон 3 разряда единицы напряжения постоянного электрического тока
в диапазоне значений от 540-3 до 1 •IO3 В по ГОСТ 8.027-2001, 2 разряда единицы напряжения переменного электрического тока в диапазоне значений от 1 • 10-2 до 700 В по ГОСТ Р 8.648-2008 № 3.1.ZZC.0152.2014 (калибратор универсальный Н4-7, рег. номер в Федеральном
информационном фонде 22125-01);
-
- рабочий эталон 2 разряда единицы импульсного электрического напряжения в
диапазоне от 1 • 10-4 до 400 В с длительностью импульса от 240-10 до 2,5 • 103 с по ГОСТ Р 8.761-2011 № 3.1.ZZC.0217.2016 (осциллограф цифровой запоминающий HDO4054, рег. номер
в Федеральном информационном фонде 53644-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносят на свидетельство о поверке системы.
Изготовитель
Фирма «Haefely Test AG», Швейцария
Адрес: Haefely Test AG, Birsstrasse 300, CH-4052 Basel/Switzerland
Телефон: +41 61 373 4111
Факс: +41 61 373 4912
Web-сайт: www.haefely.com
E-mail: schikarski.peter@haefely.com
Заявитель
Общество с ограниченной ответственностью «МАКДЕМ» (ООО «МАКДЕМ») Адрес: 119571, г. Москва, а/я 16
Телефон: +7 (495) 778-12-64
Web-сайт: www.macdem.ru
E-mail: office@macdem.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия системы основан на выделении, фильтрации и последующей обработке импульсных электрических сигналов, возникающих из-за частичных разрядов (ЧР) в изоляции электрооборудования при воздействии на него высокого напряжения.
Система состоит из нескольких измерительных каналов, основным элементом которых является измерительный преобразователь частичных разрядов DDX 9121b, сопряженный с промышленным компьютером, отображающим измерительную информацию на мониторе.
Электрический сигнал с объекта испытаний поступает на вход измерительного преобразователя ЧР через конденсатор связи (9230) и согласующий четырехполюсник (AKV 9310). Измеряемой величиной является кажущийся электрический заряд, косвенно характеризующий уровень (интенсивность) ЧР в диэлектрике. Вместе с кажущимся зарядом предусмотрено измерение переменного напряжения на входе преобразователя. Специфической особенностью измерений ЧР является необходимость предварительной калибровки измерительного канала перед проведением измерений (ГОСТ 20074-93) после сборки схемы испытаний для каждого испытуемого объекта. С этой целью в состав системы включают калибратор частичных разрядов 9216 (ГР № 61256-15) или KAL 9510 / KAL 9520 (ГР № 63939-16).
В системе также имеется возможность оценить уровень радиопомех, генерируемых при возникновении ЧР. Для настройки канала радиопомех применяют калибратор радиопомех (KAL 9530), выполненный на основе серийно выпускаемого генератора 33210A (ГР № 62209-15, № 32993-09).
Для объединения преобразователей в системе при необходимости используют специальный блок питания и коммутации (5801).

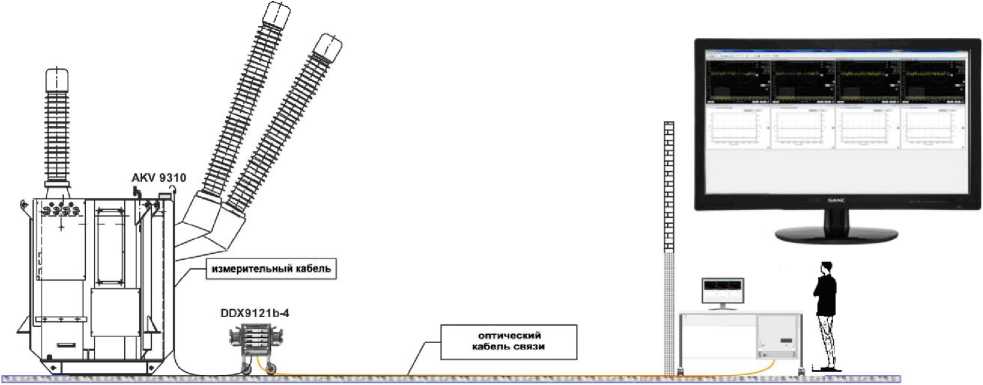

Рисунок 1 - Пример размещения системы DDX 9121b с четырьмя измерительными преобразователями
Система поставляется в укомплектованном виде (по классификации ГОСТ Р 8.596-2002 соответствует ИС-1) и может включать, по заявке потребителя, от одного до восьми измерительных преобразователей. В зависимости от их количества символ «X» в обозна-чении экземпляра системы содержит изменяемую цифру: от DDX9121b-1 до DDX9121b-8; при наличии измерительных каналов радиопомех к обозначению добавляют индекс “RIV”, например, DDX9121b-4/RIV.
Конструктивно измерительные преобразователи размещают в передвижной стойке либо в настольной конструкции, на которой расположен управляющий компьютер системы. Остальные элементы системы размещают индивидуально, применительно к конфигурации испытуемого объекта, и соединяют между собой кабелями. Калибраторы подключают к измерительному каналу через объект испытаний.
Общий вид системы и ее элементов показан на рисунках 1 - 6.

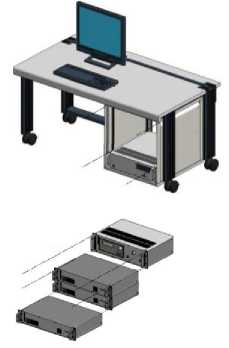

Рисунок 2 - Размещение преобразователей DDX 9121b в настольном исполнении системы (слева) и в передвижной стойке (справа)

Рисунок 3 - Согласующий четырехполюсник AKV 9310

Рисунок 4 - Калибратор KAL 9520

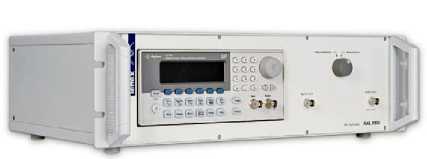

Рисунок 5 - Калибратор KAL 9530

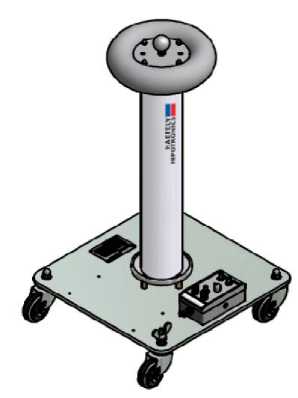

Рисунок 6 - Конденсатор связи 9230
Пломбирование систем измерительных DDX 9121b-X не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Преобразователь ЧР измерительный |
DDX 9121b |
от 1 до 8 |
Четырехполюсник согласующий |
AKV 9310 |
от 1 до 8 |
Конденсатор связи |
9230 |
* |
Калибратор ЧР |
9216 |
1 |
KAL 9510/9520 | ||
Калибратор радиопомех |
KAL 9530 |
* |
Блок питания и коммутации |
5801 |
* |
Комплект соединительных кабелей |
1 | |
Стойка передвижная |
1 | |
Стол |
* | |
Компьютер с встроенным ПО |
Windows XP |
1 |
ПО |
DDX9121b Software, Version 7.1.0.0 |
1 |
Формуляр |
9121 ФО |
1 |
Руководство пользователя |
DDX 9121b |
1 |
Руководство пользователя |
AKV 9310 |
1 |
Методика поверки |
МП 107-262-2015 |
1 |
Пр имечания:
-
1) звездочкой (*) обозначено количество единиц оборудования, определяемое заявкой потребителя;
-
2) в течение срока эксплуатации системы допускается замена компонентов в ее составе на такие же или аналогичные при условии соответствия метрологических и технических характеристик заявленным выше.
Таблица 2 - Метрологические характеристики системы
Наименование характеристики |
Значение |
Количество измерительных преобразователей в системе |
от 1 до 8 |
Количество измерительных каналов для одного преобразователя (в том числе для измерения радиопомех) |
до 4 (1) |
Диапазон измерений кажущегося заряда q, пКл |
от 1 до 10000 |
Пределы допускаемой погрешности измерений кажущегося заряда:
|
±1 ±5 |
Диапазон измерения напряжения, В
|
от 0,14 до 140,00 от 0,20 до 200,00 |
Пределы допускаемой относительной погрешности измерения напряжения, % |
±2 |
Таблица 3 - Основные технические характеристики системы
Наименование характеристики |
Значение | |||
Диапазон показаний для радиопомех (допуск ±2 дБ), дБ |
от 0 до 70 | |||
Диапазон частотной характеристики измерительного канала, кГц |
от 30 до 1500 | |||
Ширина полосы пропускания регулируемого фильтра, кГц |
4,0 / 4,5 / 9,0 | |||
Электропитание - сеть переменного тока 50 (60) Гц напряжением, В |
от 90 до 264 | |||
Габаритные размеры, мм, не более 9121b AKV 9310 KAL 9520 KAL 9530 5801 9230 |
длина 483 160 200 483 483 |
ширина 306 90 120 340 340 |
высота 89 80 42 89 89 1552 | |
Масса, кг, не более: 9121b AKV 9310 KAL 9520 KAL 9530 5801 9230 |
6,2 1,0 1,4 4,0 4,0 | |||
Условия эксплуатации:
|
от 0 до +45 от 5 до 80 | |||
Средняя наработка на отказ, ч |
130000 | |||
Средний срок службы, лет |
15 |
