Номер по Госреестру СИ: 57781-14
57781-14 Вольтметр переменного тока
(OT248)
Назначение средства измерений:
Вольтметр переменного тока ОТ248 (далее - вольтметры) предназначены для измерения среднеквадратического значения напряжения переменного тока.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 148301
ID в реестре СИ - 370701
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
OT248,
Производитель
Изготовитель - Фирма "Haefely Test AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1123 от 2016.08.19 О внесении изменений в описание типа систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№3240 от 2019.12.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Вольтметр переменного тока (OT248)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Haefely Test AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25586-03 |
Трансформаторы напряжения измерительные эталонные, 4820spez Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
5 лет | |
|
28982-05 |
Трансформатор напряжения измерительный эталонный, 4820-HV-spez Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
5 лет | |
|
34826-07 |
Делитель высоких напряжений, H 4861/400 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
35712-07 01.09.2012 |
Микроомметры, 2291, 2292 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
35712-14 25.04.2019 |
Микроомметры, 2292 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
36298-07 01.12.2012 |
Измерители коэффициента трансформации, TTR 2795 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
38349-08 05.02.2019 |
Установки измерительные, TMS-580 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38971-08 05.02.2019 |
Установки измерительные, MIDAS Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
44218-10 01.04.2015 |
Измерители частичных разрядов, DDX 9101 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
47118-11 |
Микроомметр цифровой, 2231 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
47119-11 |
Мост переменного тока, 2877 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
53509-13 15.05.2018 |
Тераомметры, 5478 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53510-13 15.05.2018 |
Микроомметры, 2226а Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55993-13 19.12.2018 |
Анализаторы частотных характеристик, FRA 5310 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57167-14 16.04.2019 |
Измерители коэффициента трансформации, TTR 2795, TTR 2796 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57779-14 |
Мост переменного тока, 2840 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57780-14 |
Делитель напряжения высоковольтный, CVD600/1 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57781-14 |
Вольтметр переменного тока, OT248 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57944-14 |
Анализатор импульсов цифровой, DiAS 733 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
57948-14 |
Делитель импульсного напряжения емкостной, CS 2000-420 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
61256-15 11.08.2021 |
Калибраторы частичных разрядов, 9216 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
61865-15 02.10.2021 |
Установки измерительные, 2285 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
63939-16 18.05.2021 |
Калибраторы частичных разрядов, KAL 9510, KAL 9520 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
64945-16 |
Система измерительная, 9121а-8 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
67280-17 14.04.2022 |
Системы измерительные, DDX 9121b-X Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
75393-19 |
Мост для измерения емкости и тангенса угла потерь, Tettex 2809а Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
78362-20 |
Мост для измерений емкости и тангенса угла потерь автоматический, Tettex 2877 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Вольтметр переменного тока (OT248)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Вольтметр переменного тока (OT248)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение вольтметров может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Идентификационные данные метрологически значимого программного обеспечения анализаторов приведены в таблице 1.
Таблица 1
|
Идентификационн ое наименование программного обеспечения |
Номер версии (идентификацио нный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие идентификацион ные данные (если имеются) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
Встроенное |
Не ниже 1.0 |
- |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний».

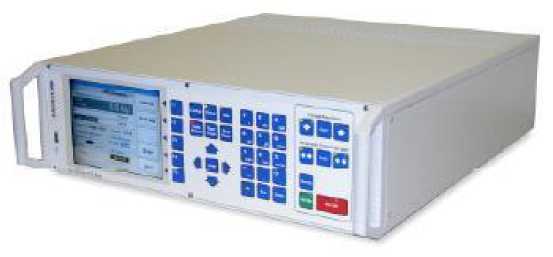

Внешний вид вольтметра представлен на рисунке 1.
Рисунок 1. Внешний вид вольтметр переменного тока ОТ248.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель вольтметра методом офсетной печати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения указаны в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметру переменного тока ОТ248:-
1. ГОСТ 22261-94 «Средства измерений электрический и магнитных величин. Общие технические условия».
-
2. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
-
3. Техническая документация фирмы - изготовителя
Поверка
Поверкаосуществляется по документу МП 57781-14 «Вольтметр переменного тока ОТ248. Методика поверки», утвержденному ФГУП «ВНИИМС» в марте 2014 г.
Основные средства поверки :
Калибратор универсальный 9100, Г.Р. № 25985-09.
Изготовитель
Фирма «Haefely Test AG», Швейцария.Адрес: Lehenmattstrasse 353, СН-4052 Basel, Switzerland. Тел.: + 41 61 373 4111 Факс: + 41 61 373 4912
Web-сайт: www.haefely.com
Заявитель
Открытое акционерное общество «Всероссийский научно-исследовательский, проектноконструкторский и технологический институт кабельной промышленности» (ОАО
«ВНИИКП»), г. Москва.
Адрес: 111024, г. Москва, шоссе Энтузиастов, дом 5.
Тел.: (495) 918-18-14; (499) 670-97-71
Сайт: http://www.vniikp.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия вольтметра основан на преобразовании аналогового входного сигнала напряжения переменного тока в цифровой код. Далее производится вычисление в цифровой форме среднеквадратического значения входного сигнала с отображением результатов на встроенном цифровом индикаторе.
Вольтметр конструктивно состоит из следующих основных узлов: корпуса, передней и задней панелей, платы индикации, платы измерения.
На передней панели вольтметра находятся: цифровой дисплей, интерфейс USB, (используется для обмена данными с флэш-картой, клавиатурой/мышью) и функциональные клавиши.
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазоны измерений входного среднеквадратического значения напряжения переменного тока, В |
от 2,5 до 150 |
|
Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения переменного тока, % |
± 1,5 |
|
Частотный диапазон, Г ц |
от 45 до 55 |
|
Напряжение питающей сети переменного тока, В |
230±10 % |
|
Входное сопротивление, МОм |
1 ± 0,01 |
|
Частота питающей сети, Гц |
50 или 60 |
|
Рабочие условия применения:
|
от плюс 10 до плюс 30 95 |
|
Габаритные размеры, (длинахвысотахширина) мм, не более |
500х490х130 |
|
Масса, кг, не более |
15 |
|
Средняя наработка на отказ, ч, не менее |
4500 |
|
Средний срок службы, лет, не менее |
10 |
