Сведения о средстве измерений: 61256-15 Калибраторы частичных разрядов

Номер по Госреестру СИ: 61256-15
61256-15 Калибраторы частичных разрядов
(9216)

Назначение средства измерений:
Калибраторы частичных разрядов 9216 (далее по тексту-калибраторы) предназначены для воспроизведения электрических импульсов с заданной величиной заряда. Используются для калибровки измерителей частичных разрядов при испытаниях высоким напряжением электротехнических устройств - трансформаторов тока и напряжения, электрических двигателей, кабельных линий.

сертификация программного обеспечения
Внешний вид. Калибраторы частичных разрядов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Калибраторы частичных разрядов
Рисунок № 1

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства - 11.08.2021
Номер записи -
ID в реестре СИ - 374636
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, нет данных, нет, 9216,

Производитель

Изготовитель - Фирма "Haefely Test AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.

Приказы РСТ, где упоминается данный тип СИ

№911 от 2015.08.11 Об утверждении типов средств измерений

Наличие аналогов СИ: Калибраторы частичных разрядов (9216)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Haefely Test AG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25586-03

Трансформаторы напряжения измерительные эталонные, 4820spez
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
5 лет
28982-05

Трансформатор напряжения измерительный эталонный, 4820-HV-spez
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
5 лет
34826-07

Делитель высоких напряжений, H 4861/400
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
35712-07
01.09.2012
Микроомметры, 2291, 2292
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
35712-14
25.04.2019
Микроомметры, 2292
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
36298-07
01.12.2012
Измерители коэффициента трансформации, TTR 2795
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
2 года
38349-08
05.02.2019
Установки измерительные, TMS-580
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
38971-08
05.02.2019
Установки измерительные, MIDAS
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
44218-10
01.04.2015
Измерители частичных разрядов, DDX 9101
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
47118-11

Микроомметр цифровой, 2231
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
47119-11

Мост переменного тока, 2877
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
53509-13
15.05.2018
Тераомметры, 5478
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
53510-13
15.05.2018
Микроомметры, 2226а
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
1 год
55993-13
19.12.2018
Анализаторы частотных характеристик, FRA 5310
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57167-14
16.04.2019
Измерители коэффициента трансформации, TTR 2795, TTR 2796
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57779-14

Мост переменного тока, 2840
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57780-14

Делитель напряжения высоковольтный, CVD600/1
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57781-14

Вольтметр переменного тока, OT248
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
57944-14

Анализатор импульсов цифровой, DiAS 733
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
57948-14

Делитель импульсного напряжения емкостной, CS 2000-420
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
2 года
61256-15
11.08.2021
Калибраторы частичных разрядов, 9216
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
61865-15
02.10.2021
Установки измерительные, 2285
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
63939-16
18.05.2021
Калибраторы частичных разрядов, KAL 9510, KAL 9520
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
64945-16

Система измерительная, 9121а-8
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
67280-17
14.04.2022
Системы измерительные, DDX 9121b-X
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
75393-19

Мост для измерения емкости и тангенса угла потерь, Tettex 2809а
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
78362-20

Мост для измерений емкости и тангенса угла потерь автоматический, Tettex 2877
Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Калибраторы частичных разрядов (9216)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
(RA.RU.311406)
РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1
    ФГУП «УНИИМ»
    (01.00258-2011)
    РСТ
  • нет данных
  • 9216
  • 2 0 0 0 0 0 0
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • 9216
  • нет
  • 3 0 2 0 1 0 1
    ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Калибраторы частичных разрядов (9216)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносят печатным способом на титульные листы эксплуатационной документации и самоклеящейся этикеткой на корпус калибратора.


    Сведения о методиках измерений


    Нормативные и технические документы

    Нормативные и технические документы
    , устанавливающие требования к калибраторам частичных разрядов 9216

    ГОСТ Р 8.761-2011 "ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения".

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

    Техническая документация фирмы Haefely Test AG, Базель, Швейцария.

    Изготовитель


    Фирма “Haefely Test AG”, Швейцария Haefely Test AG, Birsstrasse 300, CH-4052 Basel/Switzerland
    Phone +41.61.373.41.11, Fax +41.61.373.41.12
    E-mail: schikarski .peter@haefely.com    http://www.haefely.com

    Заявитель

    Общество с ограниченной ответственностью «МАКДЕМ»
    ООО «МАКДЕМ», 119571, г. Москва, а/я 16, e-mail: office@macdem.ru

    Испытательный центр


    Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
    620000, г. Екатеринбург, ул. Красноармейская, д. 4 Тел./факс (343) 350-26-18 / (343) 350-20-39
    E-mail: uniim@uniim.ru http://www.uniim.ru/

    Принцип действия калибратора основан на заряде до известного напряжения конденсатора известной емкости и разряде его на нагрузку, обеспечивая тем самым получение на нагрузке электрических импульсов с требуемой величиной заряда. Это позволяет провести калибровку измерителей частичных разрядов перед испытанием названных выше устройств с учетом особенностей их конструкции, размещения и соединения.

    Выходные импульсы калибратора имеют крутой фронт и экспоненциальный срез. Величина заряда электрического импульса может быть установлена в четырех фиксированных значениях.

    Конструктивно калибратор выполнен в прямоугольном металлическом корпусе. На верхней панели корпуса расположен переключатель импульсов. На боковой поверхности расположены гнезда для подключения калибратора при работе - калибровке измерителя частичных разрядов.

    Электропитание калибратора осуществляется от батареи.

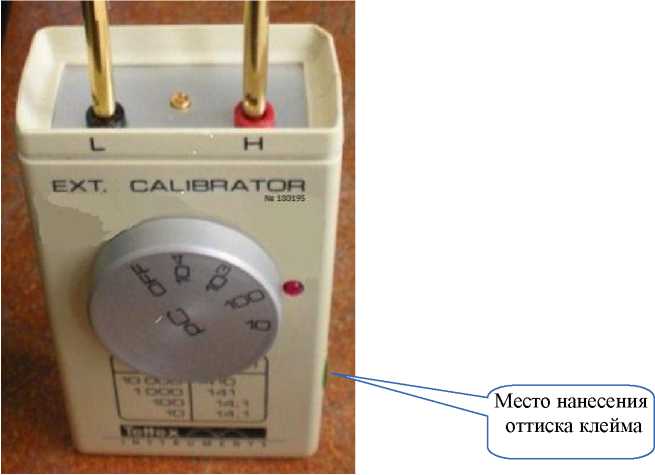

    Внешний вид калибратора показан на рисунке 1.

    Внешний вид. Калибраторы частичных разрядов (9216), http://oei-analitika.ru

    Рисунок 1 - Внешний вид калибратора частичных разрядов 9216

    Лист № 2 Всего листов 3

    Таблица 2

    Наименование

    Количество, шт.

    Калибратор частичных разрядов 9216

    1

    Кабель соединительный

    2

    Руководство по эксплуатации

    1

    Методика поверки

    1


    Таблица 1

    Наименование характеристики

    Значение

    Величина разряда генерируемых электрических импульсов, пКл

    10, 100, 1000, 10000

    Пределы допускаемой относительной погрешности величины разряда генерируемых электрических импульсов, %

    ±5

    Частота повторения генерируемых электрических импульсов, Гц

    от 90 до 900

    Фазный угол, градус

    0

    Время фронта импульса не более, нс

    100

    Длительность импульса не более, мкс

    20

    Время спада импульса, не более, мкс

    500

    Напряжение питания, В

    9

    Габаритные размеры длина х ширина х высота, не более, мм

    110х67х42

    Масса, кг, не более

    0,2

    Рабочие условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха не более, %

    • - атмосферное давление, кПа

    от минус 5 до 40 80 84-106

    Средняя наработка до отказа, ч

    130000

    Средний срок службы, лет

    15

    Калибратор в части требований к электромагнитной совместимости соответствует ГОСТ Р 51318.22-2006 (СИСПР 22-97), ГОСТ Р 51318.24-99 (СИСПР 24-97).

    По способу защиты человека от поражения электрическим током калибратор соответствует классу III по ГОСТ Р МЭК 60950-1-2005.
