Номер по Госреестру СИ: 57779-14
57779-14 Мост переменного тока
(2840)
Назначение средства измерений:
Мост переменного тока 2840 (далее - мост, прибор) предназначен для измерения электрической емкости, тангенса угла диэлектрических потерь, индуктивности, добротности, напряжения переменного тока; частоты.
Аналитический паспорт типа средства измерений
57779-14 — Мост переменного тока
2840
Фирма "Haefely Test AG"
ШВЕЙЦАРИЯ
МПИ: 2 года
Действует
2
организаций1
владельцев1
версий4
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
2
Организаций-поверителей
эффективное число: 1.6
1
Владельцев СИ
эффективное число: 1
1
Экземпляров СИ
по агрегатам владельцев / организаций
100%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
75%
Поверки юрлиц
доля в общем объёме
4 119 ₽
Средневзвешенная цена
медиана: 4 215 ₽
100%
Покрытие ценами
расчётный известный объём: 7 856 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
6 250
Концентрация поверителей
HHI; доля топ-5: 100%
10 000
Концентрация владельцев
HHI; доля топ-5: 100%
2
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
27
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 4 поверок; пик пришёлся на 2022 год (3).
- Последний завершённый год показал снижение на 66.7% (2024 к 2022).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -42.3%.
- Рынок представлен 2 организациями; концентрация высокая (HHI 6250), доля топ-5 — 100%.
- В базе найдено 1 владельцев и 1 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 119 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 7 856 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 0,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2022 — 3
Долгосрочный CAGR: -42.3%
Активных версий: 1
Ценовой диапазон: 3 928–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 1 | 3 | 3,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 4994b4fe-970f-1e3f-3510-e631e1f90f2c | 57779-14 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 148298
ID в реестре СИ - 370698
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
GDM78342, Мост переменного тока 2840
Производитель
Изготовитель - Фирма "Haefely Test AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№106 от 2018.01.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Мост переменного тока (2840)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57779-14 Мост переменного тока (2840) Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
65931-16 Измерители параметров изоляции (ПАРМА ТЕНЗОР-2) ООО "Парма" (РОССИЯ г.С.-Петербург) |
Все средства измерений Фирма "Haefely Test AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25586-03 |
Трансформаторы напряжения измерительные эталонные, 4820spez Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
5 лет | |
|
28982-05 |
Трансформатор напряжения измерительный эталонный, 4820-HV-spez Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
5 лет | |
|
34826-07 |
Делитель высоких напряжений, H 4861/400 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
35712-07 01.09.2012 |
Микроомметры, 2291, 2292 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
35712-14 25.04.2019 |
Микроомметры, 2292 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
36298-07 01.12.2012 |
Измерители коэффициента трансформации, TTR 2795 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
38349-08 05.02.2019 |
Установки измерительные, TMS-580 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38971-08 05.02.2019 |
Установки измерительные, MIDAS Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
44218-10 01.04.2015 |
Измерители частичных разрядов, DDX 9101 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
47118-11 |
Микроомметр цифровой, 2231 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
47119-11 |
Мост переменного тока, 2877 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
53509-13 15.05.2018 |
Тераомметры, 5478 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53510-13 15.05.2018 |
Микроомметры, 2226а Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55993-13 19.12.2018 |
Анализаторы частотных характеристик, FRA 5310 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57167-14 16.04.2019 |
Измерители коэффициента трансформации, TTR 2795, TTR 2796 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57779-14 |
Мост переменного тока, 2840 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57780-14 |
Делитель напряжения высоковольтный, CVD600/1 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57781-14 |
Вольтметр переменного тока, OT248 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57944-14 |
Анализатор импульсов цифровой, DiAS 733 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
57948-14 |
Делитель импульсного напряжения емкостной, CS 2000-420 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
61256-15 11.08.2021 |
Калибраторы частичных разрядов, 9216 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
61865-15 02.10.2021 |
Установки измерительные, 2285 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
63939-16 18.05.2021 |
Калибраторы частичных разрядов, KAL 9510, KAL 9520 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
64945-16 |
Система измерительная, 9121а-8 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
67280-17 14.04.2022 |
Системы измерительные, DDX 9121b-X Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
75393-19 |
Мост для измерения емкости и тангенса угла потерь, Tettex 2809а Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
78362-20 |
Мост для измерений емкости и тангенса угла потерь автоматический, Tettex 2877 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
Кто поверяет Мост переменного тока (2840)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "КОРПОРАЦИЯ "ВНИИЭМ" (RA.RU.312787) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Мост переменного тока (2840)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Мост имеет встроенное программное обеспечение (ПО) - микропрограмму. ПО служит для обеспечения функционирования, автоматического баланса моста, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) моста предприятием-изготовителем и не может быть изменена пользователем.
Таблица 1
|
Идентификационн ое наименование программного обеспечения |
Номер версии (идентификацио нный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие идентификацион ные данные (если имеются) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
Встроенное |
Не ниже 1.0 |
- |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний».

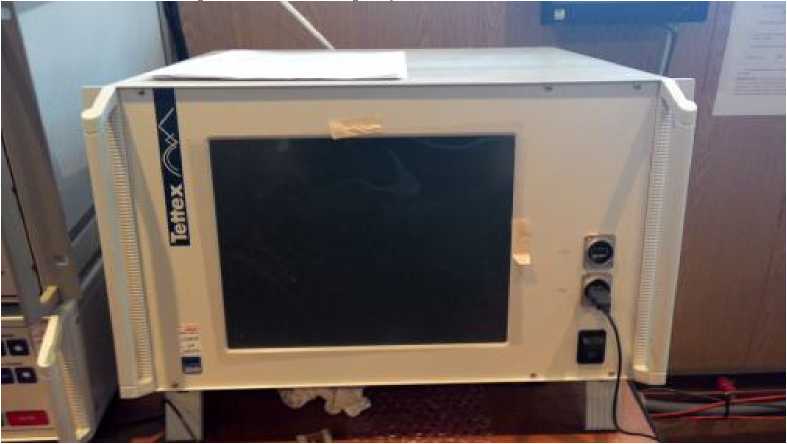

Внешний вид моста представлен на рисунке 1.
Рисунок 1. Внешний вид моста переменного тока 2840.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель моста методом офсетной печати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения указаны в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мосту переменного тока 2840:
-
1. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
-
2. ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь.
-
3. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
4. Техническая документация фирмы «Haefely Test AG», Швейцария.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по документу МП 57779-14 «Мост переменного тока 2840. Методика поверки», утвержденному ФГУП «ВНИИМС » в марте 2014 г.
Основные средства поверки :
Средства поверки: меры емкости образцовые Р597 (кл. т. 0,05 - 0,2); трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,1); регистратор показателей качества электрической энергии ПАРМА РК3.01 (± 0,1 %).
Изготовитель
Фирма «Haefely Test AG», Швейцария.Адрес: Lehenmattstrasse 353, СН-4052 Basel, Switzerland.
Тел.: + 41 61 373 4111 Факс: + 41 61 373 4912
Web-сайт: www.haefely.com
Заявитель
Открытое акционерное общество «Всероссийский научно-исследовательский, проектно -конструкторский и технологический институт кабельной промышленности » (ОАО «ВНИИКП»), г. Москва.Адрес: 111024, г. Москва, шоссе Энтузиастов , дом 5.
Тел.: (495) 918-18-14; (499) 670-97-71
Сайт: http://www.vniikp.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия моста основан на измерении токов в плечах мостовой измерительной схемы. Прибор представляет собой уравновешенный четырехплечий трансформаторный мост, в диагональ которого включен источник напряжения, два плеча образованы дифференциальным трансформатором тока (трансформатором отношения), третье плечо образует внешний эталонный конденсатор (CN), четвертое - измеряемая емкость (CX).
Мост является цифровым прибором, оснащенным микро-ЭВМ. Микропроцессор осуществляет процессы управления, измерения, уравновешивания моста. Непосредственно измеряемыми параметрами являются электрическая емкость, тангенс угла диэлектрических потерь и испытательное напряжение переменного тока. Остальные параметры определяются путем цифровой обработки измерительной информации микропроцессором по известным в электротехнике алгоритмам. Результаты измерений индицируются на ЖК-дисплее.
Основные узлы моста: источник питания, дифференциальный трансформатор тока, нуль-детектор, микро-ЭВМ, блок управления, блок интерфейсов.
Конструктивно прибор размещен в закрытом металлическом корпусе с откидными ножками, позволяющем размещение прибора на столе, либо в стандартной 19-дюймовой стойке. На передней панели расположены ЖК-дисплей с подсветкой, индикаторы режимов работы, мембранная клавиатура, ручки для переноски. На задней панели расположены выключатель и разъем сети питания, разъем интерфейса RS-232, разъем интерфейса Centronics для подключения внешнего принтера, измерительные входы, клеммы заземления.
Для предотвращения несанкционированного доступа мост пломбируется специальными наклейками, имеющими уникальный номер, при повреждении которых проявляется соответствующая надпись.
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
№ п/п |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
Примечание |
|
1. |
Электрическая емкость (C) |
от 0,1Cn до 1,0Cn от 1,0CN до 10CN от 10CN до 100CN от 100CN до 1000CN |
± 0,02 % Cx ± 2 е.м.р. ± 0,01 % Cx ± 2 е.м.р. ± 0,01 % Cx ± 2 е.м.р. ± 0,01 % Cx ± 2 е.м.р. |
CN = 10 - 10000 пФ - емкость эталонного конденсатора Cx/Cn > 1 |
|
2. |
Тангенс угла диэлектрических потерь (tg 6) |
от 0 до 0,00999 от 0,01 до 0,0999 от 0,1 до 0,999 от 1,0 до 9,99 |
± 1 % tg 6x ± 2 е.м.р. |
- |
|
3. |
Добротность (Q) |
от 0,1 до 100 |
± 1 % Qx |
Q = - л R \C |
|
4. |
Напряжение переменного тока |
от 0 до 1,999 кВ от 2,0 до 19,99 кВ от 20,0 до 199,9 кВ от 200,0 до 1999 кВ |
± 1 % Ux ± 2 е.м.р. |
- |
|
5. |
Частота (F) |
от 45,0 до 65,0 Гц |
± 0,2 % Fx |
- |
где Cx, tg 6Х, Ux, FX - результаты измерений; R - электрическое сопротивление цепи;
е.м.р. - единица младшего разряда.
Частота напряжения питания, Гц 50
Рабочие условия применения:
температура окружающего воздуха, °C относительная влажность, %
от плюс 10 до плюс 35 от 20 до 80 без конденсации.
