Хроматограф представляет собой универсальный стационарный лабораторный прибор, состоящий из основного блока и одного из масс-спектрометрических детекторов. В основном блоке размещены микрокомпьютер с сенсорным дисплеем, автосамплер на 384 образца с функцией охлаждения, два двухпозиционных 6-портовых клапана, два шприцевых насоса для перемещения нанопотоков, хроматографические колонки.

Управление работой хроматографов жидкостных EASY nLC 1000 осуществляется через сенсорный дисплей или при помощи внешнего компьютера.

Хроматографы могут работать в одно- и двухкололночном режиме с любыми колонками без деления потока.

Система подачи градиента обеспечивает скорость потока элюента в интервале от 20 нл/мин до 2000 нл/мин. Скорость потока при отборе пробы составляет (0 - 40) мкл/мин.

Анализируемая проба вводится в хроматограф при помощи автоматического пробоотборника с двумя шприцевыми насосами вместимостью 140 мкл через инжекционные петли вместимостью 10, 20, 50 мкл. Объем отобранной пробы при использовании инжекционной петли вместимостью 20 мкл находится в диапазоне от 0,1 до 18 мкл.

Хроматографы EASY nLC 1000 комплектуются одним из следующих: масс-спектрометрических детекторов: Velos Pro, Orbitrap Elite, Orbitrap Fusion, Exactive, Q Exactive, TSQ Quantiva, TSQ Endura.

В состав всех масс-спектрометрических детекторов входят следующие источники ионизации: - электроспрей (ESI), химическая ионизация при атмосферном давлении (APCI).

В масс-спектрометрических детекторах для разделения и детектирования ионов используется линейная ловушка (Velos PRO); линейная ловушка и масс-спектрометрический детектор типа "орбитальная ловушка" (Orbitrap Elite, Orbitrap Fusion), тройной квадруполь (TSQ Quantiva, TSQ Endina), масс-спектрометрический детектор типа "орбитальная ловушка" (Exactive, Q Exactive).

Детектирование может быть проведено в режимах сканирования по выбранному диапазону масс или селективного ионного детектирования. Детекторы Exactive, Q Exactive, Orbitrap Elite, Orbitrap Fusion могут также работать в режиме высокого разрешения. Все детекторы, за исключением Exactive обладают функцией тандемной масс-спектрометрии, при которой из всего набора ионов выбирают только определенные (называемые прекурсорами), подвергающиеся распаду. По специальному заказу хроматографы дополнительно комплектуются библиотеками масс-спектров широкого класса веществ.

Система управления и обработки данных на основе внешнего персонального компьютера и встроенного в хроматограф микропроцессора обеспечивает задание режимов работы инжек -ционных насосов, клапанов, насоса высокого давления и индикацию задаваемых и текущих параметров, как на дисплее прибора, так и на экране монитора.

С помощью клавиатуры компьютера или встроенной в прибор клавиатуры оператор осуществляет управление работой хроматографа в диалоговом режиме. Обработка хроматограмм производится с помощью программного обеспечения.

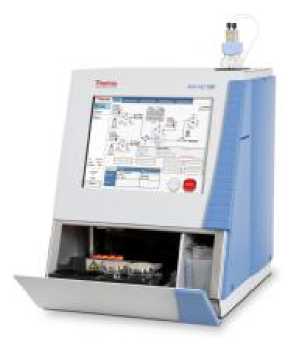

Рис. 1. Внешний вид хроматографа жидкостного EASY nLC 1000.

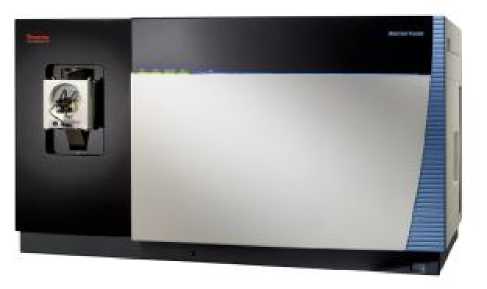

Рис. 2. Внешний вид детектора масс-спектрометрического Orbitrap Elite.

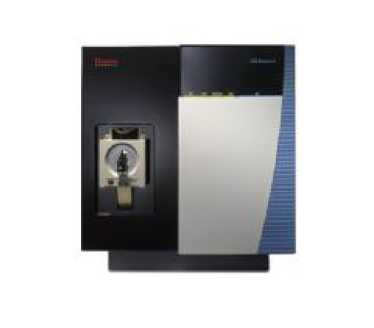

Рис. 3. Внешний вид детектора масс-спектрометрического Orbitrap Fusion.

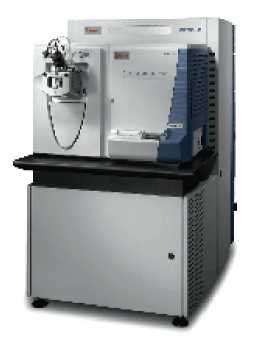

Рис. 4. Внешний вид детектора масс-спектрометрического Velos Pro.

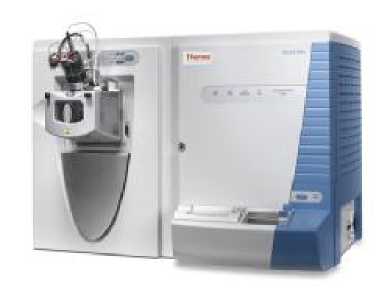

Рис. 5. Внешний вид детектора масс-спектрометрического TSQ Quantiva.

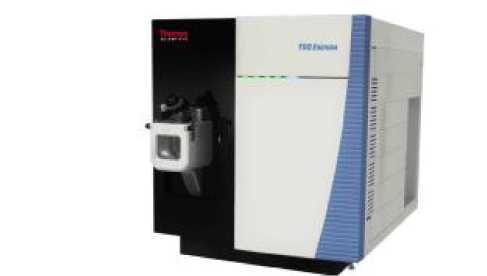

Рис. 6. Внешний вид детектора масс-спектрометрического TSQ Endura.

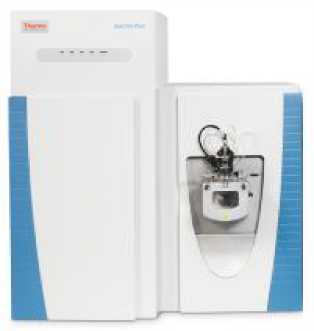

Рис. 7. Внешний вид детектора масс-спектрометрического Q Exactive.

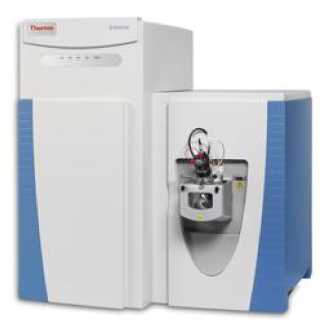

Рис. 8. Внешний вид детектора масс-

спектрометрического Exactive.

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

• - хроматограф жидкостный (основной блок);

• - масс-спектрометрический детектор (по заказу);

• - комплект принадлежностей и инструментов для пуско-наладки (шприцы, трубки с фитингами, уплотняющие элементы и др.);

• - комплект ЗИП и расходных материалов (по заказу);

• - руководство по эксплуатации;

• - методику поверки.
