Хроматографы газовые TRACE 1300/1310 (отличаются наличием дисплея на передней панели) с масс-спектрометрическими детекторами ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo (отличаются наличием шлюза для ввода/вывода источника ионизации) представляют собой универсальные стационарные приборы, состоящие из основного блока, включающего термостат колонок со встроенным процессором, электроникой и пневматикой; сменных взаимозаменяемых модулей инжекторов. Масс-спектрометрические детекторы представляют собой отдельные приборы в изолированном корпусе. В состав хроматографов входят система управления, сбора и обработки данных.

Для проведения анализа с программированием температуры в области отрицательных значений применяют криогенные приставки с охлаждением жидким диоксидом углерода (до минус 50 °С) или жидким азотом (до минус 100 °С).

Для многомерной хроматографии предусмотрено размещение кранов-переключателей и хроматографических колонок в дополнительном термостате с возможностью обогрева в изотермическом режиме до 175 °С. Дополнительный термостат монтируется слева от хроматографа.

Для реализации методов высокоскоростной хроматографии прибор оснащается приставкой UltraFast, которую устанавливают в базовый термостат.

Для ввода пробы в капиллярные колонки предусмотрены следующие устройства: стандартный инжектор-испаритель с делением/без деления (split/splitless - SSL) пробы, инжектор-испаритель с функцией обратного сброса пробы (SSLBKF) с делением/без деления потока, инжектор-испаритель для ввода больших объемов пробы, охлаждаемый инжектор для прямого ввода проб, инжектор с программированием температуры, инжектор для широких капиллярных колонок (wide bore) с обдувом уплотнений. Краны-дозаторы для ввода газообразных проб или проб нестабильных жидкостей устанавливают в дополнительный термостат или как внешнее устройство. Хроматографы могут комплектоваться автоматическими дозаторами жидких проб, термодесорбером, статическим и/или динамическим парофазным дозатором и пиролитической приставкой.

Задание режимов работы инжекторов, колонок, детекторов, кранов, индикация задаваемых и текущих параметров на дисплее осуществляется либо через встроенную в прибор клавиатуру, либо при помощи программного обеспечения (ПО), установленного на персональном компьютере.

С помощью клавиатуры компьютера или встроенной в прибор клавиатуры оператор осуществляет управление работой хроматографа в диалоговом режиме. Обработка хроматограмм производится с помощью ПО.

Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков хроматографа.

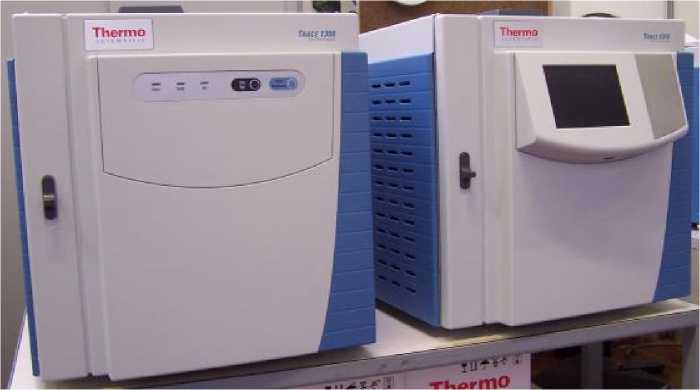

Рис. 1. Фотография общего вида хроматографа газового TRACE 1300/1310

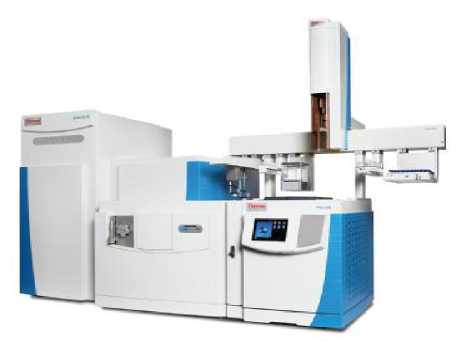

Рис. 2. Фотографии общего вида хроматографа газового TRACE 1310 с масс-спектрометрическим детектором Q Exactive GC

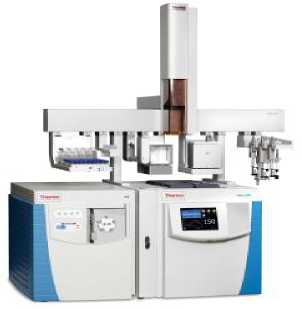

Рис. 3. Фотографии общего вида хроматографа газового TRACE 1310 с масс-спектрометрическим детектором ISQ

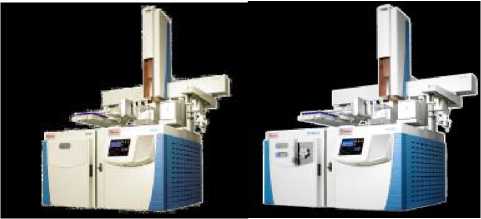

Рис. 4. Фотографии общего вида хроматографов газовые TRACE 1310 с масс-спектрометрическими детекторами TSQ 8000 Evo/Duo

Рис. 5. Фотографии общего вида хроматографов газовые TRACE 1310с масс-спектрометрическим детекторами DFS.

Лист № 3

Всего листов 5

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

• - хроматограф газовый TRACE 1300/1310 (основной блок с интегрированным процессором и электронным контролем) (по заказу);

• - детекторы масс-спектрометрические ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo (по заказу);

• - съемные взаимозаменяемые модули инжекторов;

• - комплект принадлежностей (шприцы, трубки с фитингами, уплотняющие элементы, пленочный расходомер и др.);

• - руководство по эксплуатации;

• - методика поверки.
