Принцип действия газоанализаторов основан на методе нерассеивающей инфракрасной спектроскопии (NDIR), который заключается в поглощении пробой инфракрасного (ИК) излучения в узком диапазоне длин волн, характерном для определяемого вещества. Луч модулированного с помощью оптического прерывателя ИК излучения проходит через фильтр с требуемым диапазоном пропускания, далее многократно пропускается с помощью системы зеркал через пробу газа и регистрируется пироэлектрическим детектором. Сигнал детектора обратно пропорционален содержанию определяемого компонента в пробе.

Принцип измерений содержания кислорода - парамагнитный, основанный на изменении положения подвески, выполненной из диамагнитного материала, в присутствии кислорода (вследствие его парамагнитных свойств) под действием приложенного магнитного поля. Изменение положения подвески регистрируется оптическим датчиком. Величина смещения связана с содержанием кислорода в пробе.

Газоанализатор Thermo Scientific модель 60i, (общий вид представлен на рис. 1), выполнен в едином корпусе, внутри которого расположены измерительные блоки (инфракрасный и парамагнитный), газовая схема, электрический блок и электронные платы. На передней панели расположен жидкокристаллический дисплей и клавиши управления. На задней панели расположены штуцеры для подачи газов, аналоговые и цифровые входы и выходы, порты для передачи данных. Пломбирование газоанализаторов не предусмотрено.

Место нанесения знака поверки

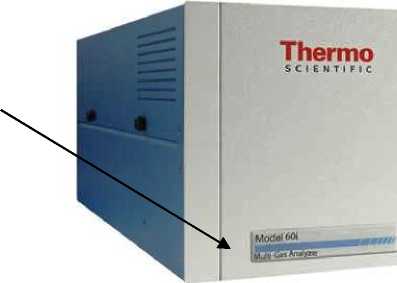

Рисунок1 - Фотография общего вида газоанализаторов Thermo Scientific модель 60i

Газоанализаторы Thermo Scientific модель 60i выпускаются в модификациях, отличающихся набором измеряемых компонентов (в соответствии с заказом):

• - для измерений от трех до пяти компонентов из перечня: CO, CO₂, SO₂, NO, NO₂;

• - с установленной парамагнитной ячейкой для измерений О₂ (опция) или без нее.

Диапазон измерений может быть настроен производителем или пользователем в единицах объемной доли, млн^-1 или единицах массовой концентрации, мг/м³ (пересчёт значений осуществляется автоматически для условий +20 ^оС и 760 мм рт. ст.) В газоанализаторах предусмотрена возможность установления порогов срабатывания сигнализации о превышении концентрации определяемого газа в измеряемой среде.

Вывод данных осуществляется непосредственно на ЖК экран, находящийся на передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 / RS-485, Ethernet, цифровыми входами/выходами и аналоговым выходом (4-20) мА (опционально).

Таблица 5 -

газоанализаторов Thermo Scientific модель 60i приведены в таблицах 2-4.

Таблица 2

Таблица 3

Таблица 4 - Основные технические характеристики
