Принцип действия моделей SOLA II, SOLA II Flare и модификаций SOLA II Trace основан на сжигании серосодержащих продуктов до диоксида серы (SO2) и последующем детектировании импульсным ультрафиолетовым флуоресцентным детектором (PUVF-детектор).

При анализе жидкой фазы инжектором периодически вводится небольшое количество пробы (1 мкл) в камеру смешения с температурой от плюс 110 до плюс 220 °C, где проба испаряется и смешивается с воздухом. Для анализа газовой фазы необходима проба объёмом от 0,1 до 1,0 см³. После тщательного перемешивания с воздухом, проба поступает в пиролизер с температурой 1100 °C, где все компоненты пробы сгорают, образуя CO2, H2O или SO2. Для удаления из пробы H2O используют дополнительный осушитель. Содержание SO2, образовавшегося в результате сгорания пробы, измеряет PUVF-детектор. Молекулы SO₂, попадая в ячейку детектора, под воздействием импульсного УФ излучения переходят в возбужденное состояние. Переход из возбужденного состояния на основной энергетический уровень сопровождается эмиссией света. Интенсивность света, эмитированного при флуоресценции, прямо пропорциональна содержанию SO2.

Импульсное УФ излучение позволяет передать молекулам SO2 большую энергию, увеличивая, таким образом, интенсивность флуоресценции для данной концентрации SO2, что повышает общую чувствительность прибора. В PUVF- детекторе используются полосовые фильтры, позволяющие регистрировать только излучение молекулы SO2 на установленной длине волны. Интенсивность излучения измеряется фотоумножителем (ФЭУ), который преобразует световую энергию в электрическую. Электрический сигнал, генерируемый ФЭУ, обрабатывается электроникой и программами SOLA II, SOLA II Trace и SOLA II Flare, чтобы определить и выдать общую концентрацию серы в нефтяной фракции.

Чувствительность ФЭУ зависит от напряжения питания. Использование двух источников питания в анализаторе SOLA II Flare позволяет устанавливать два диапазона измерений независимо друг от друга, а применение двух клапанов для впрыска образцов обеспечивает контроль количества вводимого образца, а также контроль соотношения разбавления (обычно 100:1) между двумя клапанами впрыска. Для измерений в диапазоне низких содержаний SO2 для ввода образца используется петля вместимостью 100 мкл, а в диапазоне измерений высоких концентраций применяют дозирующую петлю вместимостью 1 мкл. Это позволяет впрыскивать примерно одинаковое количество общей серы в детектор независимо от используемого диапазона измерений.

Конструктивно анализаторы SOLA II, SOLA II Trace и SOLA II Flare представляют собой металлические корпуса, в которых размещены инжектор для ввода пробы, система управления потоком газа-носителя, камера смешения, пиролизер, осушитель и импульсный ультрафиолетовый флуоресцентный детектор.

Модель SOLA II и модификации SOLA II Trace изготавливают в одинаковых корпусах с маркировкой SOLA II. Наименование модификаций и их метрологические характеристики указываются в паспортах на приборы.

Модель SOLA II и модификация SOLA II Trace предназначены для анализа как жидких, так и газообразных проб, модель SOLA II Flare разработана для анализа газообразных проб.

Основным назначением SOLA II Trace является измерение низких концентраций общей серы, для чего используется модифицированный блок импульсной УФ флуоресценции (PUVF), в состав которого входит блок с дополнительным набором отражающих зеркал. Это позволяет увеличить селективность УФ длин волн, при которых происходит возбуждение SO2.

Результаты измерений содержания общей серы выводятся на дисплей анализаторов SOLA II, SOLA II Trace и SOLA II Flare в массовых долях: ppm (млн^-1), ppb (млрд^-1).

Анализаторы выполнены во взрывобезопасном исполнении.

Степень защиты от внешних воздействий шкафов анализаторов по ГОСТ 14254-96 не ниже IP 40.

Для SOLA II Flare степень защиты не менее IP-51/пылезащита и защита от капельной влаги.

Настройку и программирование анализаторов SOLA II, SOLA II Trace, SOLA II Flare проводят с помощью дисплея на передней панели. Анализируемую пробу вводят через соответствующий вход на анализаторе.

Полученные результаты измерений выводятся на дисплее передней панели и одновременно передаются по выходным интерфейсам:

• - унифицированному токовому сигналу в диапазоне от 4 до 20 мА;

• - цифровому каналу с применением интерфейса (двойная передача данных) RS-485 по протоколу обмена Modbus; TCP/IP Ethernet через Modbus, TCP/IP Modbus плюс RS-485 Modbus.

Общий вид анализаторов общей серы в нефтепродуктах промышленных модели SOLA II Flare, SOLA II и модификации SOLA II Trace, представлен на рисунках 1 - 6.

Пломбирование анализаторов общей серы в нефтепродуктах промышленных модели SOLA II, SOLA II Flare и модификации SOLA II Trace предусмотрено.

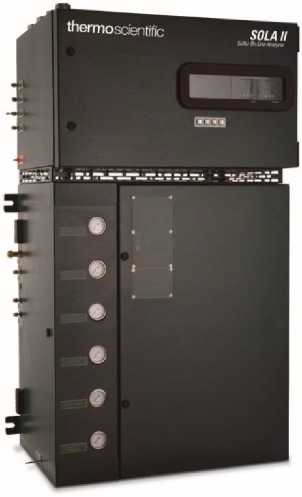

Рисунок 1 - Общий вид анализаторов общей серы в нефтепродуктах промышленных модели SOLA II и модификации SOLA II Trace

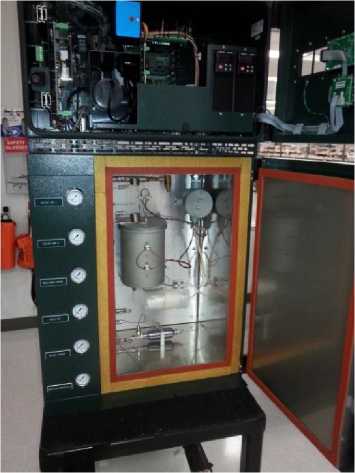

Рисунок 2 - Общий вид анализаторов общей серы в нефтепродуктах промышленных модели SOLA II и модификации SOLA II Trace в открытом виде

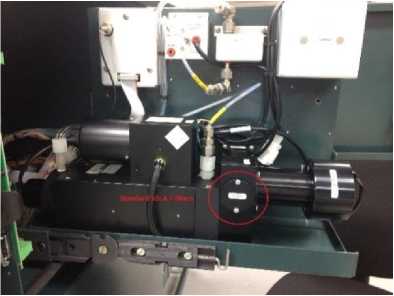

Рисунок 3 - Общий вид анализатора общей серы в нефтепродуктах промышленного модели SOLA II в открытом виде

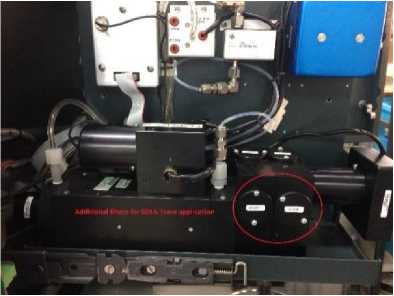

Рисунок 4 - Общий вид анализатора общей серы в нефтепродуктах промышленных модификации SOLA II Trace в открытом виде

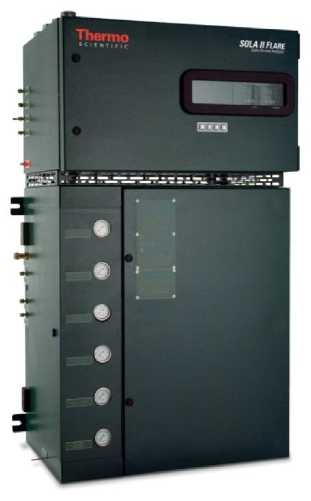

Рисунок 5 - Общий вид анализатора общей серы в нефтепродуктах промышленного модели SOLA II Flare

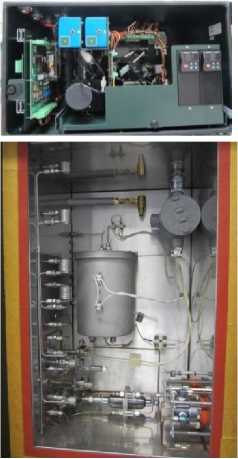

Рисунок 6 - Общий вид анализатора общей серы в нефтепродуктах промышленного модели SOLA II Flare в открытом виде

Таблица 6 -

Таблица 2 - Метрологические характеристики для анализатора общей серы в нефтепродуктах промышленного модели SOLA II

Таблица 3 - Метрологические характеристики для анализаторов общей серы в нефтепродуктах промышленных модификации SOLA II Trace

Таблица 4 - Метрологические характеристики для анализаторов общей серы в нефтепродуктах промышленных модели SOLA II Flare

Таблица 5 - Основные технические характеристики
