Номер по Госреестру СИ: 78373-20
78373-20 Трансформаторы тока
(ТФНКД-500)
Назначение средства измерений:
Трансформаторы тока ТФНКД-500 (далее по тексту - трансформаторы тока), изготовленные в период с 1972 по 1979 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

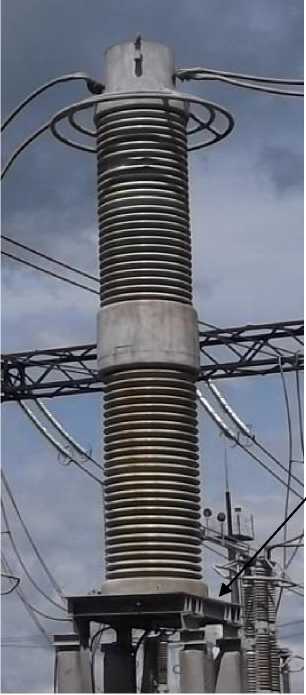

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 24.12.2021
Срок свидетельства -
Номер записи - 177362
ID в реестре СИ - 1261947
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№995 от 2020.05.29 ПРИКАЗ об утверждении типов средства измерений 36 КИБ
