Сведения о средстве измерений: 87457-22 Трансформаторы тока

Номер по Госреестру СИ: 87457-22
87457-22 Трансформаторы тока
(ТФЗМ)

Назначение средства измерений:
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

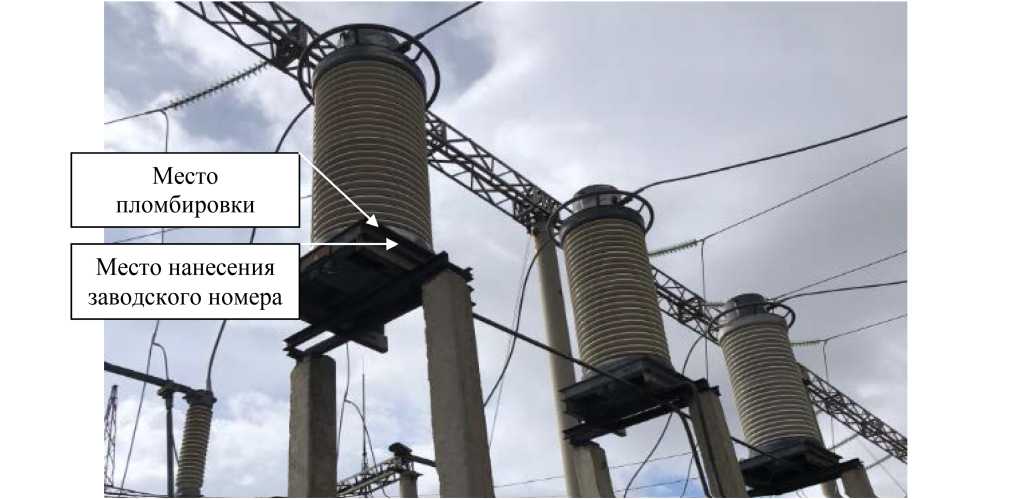

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 25.11.2022
Срок свидетельства -
Номер записи - 189458
ID в реестре СИ - 1404031
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФЗМ 500Б-I ХЛ1, ТФЗМ 220Б-IV У1, ТФЗМ 220Б-III У1, Без модификации,

Производитель

Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MI_22 Регистрация типов СИ по странам в ФГИС АРШИН (год, страна, кол-во)

Бесплатный

Статистика

Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 28
Кол-во средств измерений - 13
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1230 дн.

Приказы РСТ, где упоминается данный тип СИ

№1119 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2957 от 2022.11.24 ПРИКАЗ_Об утверждении типов средств измерений (20)

№827 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Трансформаторы тока (ТФЗМ)
