Сведения о средстве измерений: 91629-24 Трансформаторы тока

Номер по Госреестру СИ: 91629-24
91629-24 Трансформаторы тока
(ТФЗМ)

Назначение средства измерений:
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

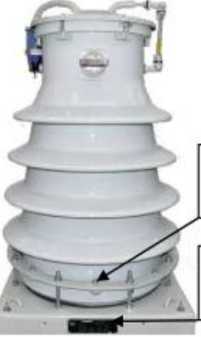

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 19.03.2024
Срок свидетельства -
Номер записи - 193517
ID в реестре СИ - 1415251
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФЗМ-110Б-ШХЛ1, ТФЗМ-110Б-ШУ1, ТФЗМ-110Б-IIIУ1, ТФЗМ 110Б-IV ХЛ1, ТФЗМ 110Б-IV У1, ТФЗМ 110Б-III У1, ТФ3М 35А-ХЛ1,

Производитель

Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_30 Количество поверок СИ в ФГИС АРШИН по типам и группе СИ

Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.

В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 23
Кол-во владельцев - 4
Усредненный год выпуска СИ - 1991
МПИ по поверкам - 1288 дн.
