Сведения о средстве измерений: 84412-22 Трансформаторы напряжения

Номер по Госреестру СИ: 84412-22
84412-22 Трансформаторы напряжения
(НКФ-220-58У1)

Назначение средства измерений:
Трансформаторы напряжения НКФ-220-58У1 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения

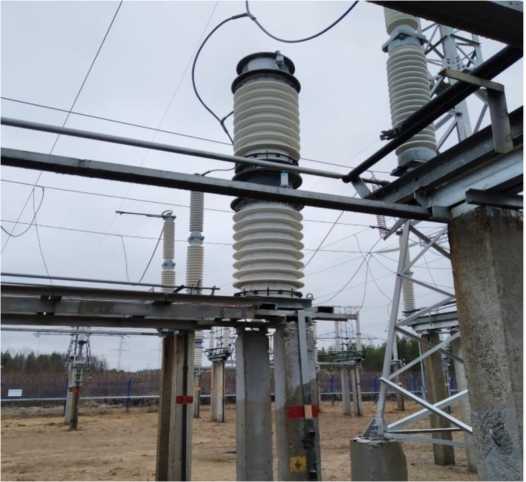

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 24.01.2022
Срок свидетельства -
Номер записи - 185819
ID в реестре СИ - 1396068
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-220-58У1,

Производитель

Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MI_21 Регистрация типов СИ в ФГИС АРШИН по годам (год, кол-во)

Бесплатный

Статистика

Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 33
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
