Сведения о средстве измерений: 86941-22 Трансформаторы тока

Номер по Госреестру СИ: 86941-22
86941-22 Трансформаторы тока
(ТФНД-110)

Назначение средства измерений:
Трансформаторы тока ТФНД-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

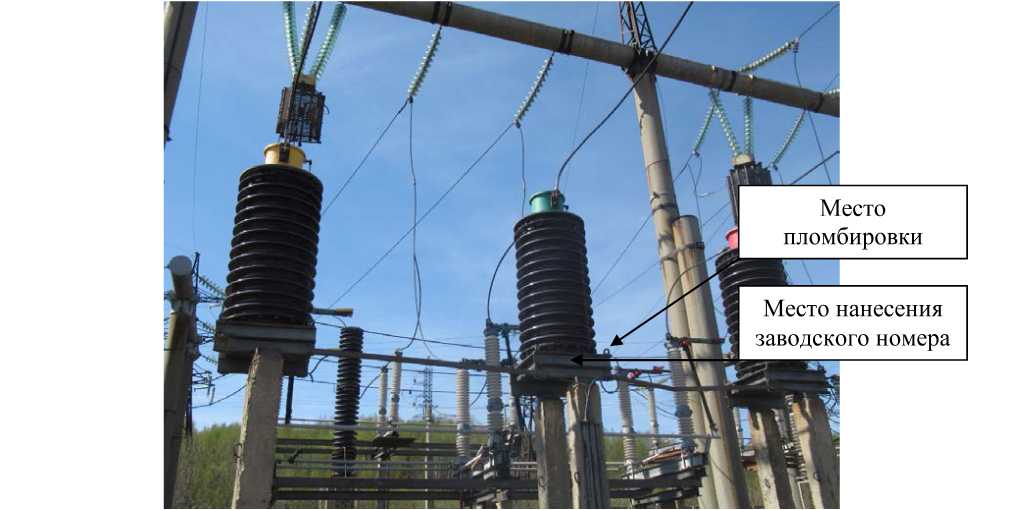

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 04.10.2022
Срок свидетельства -
Номер записи - 188952
ID в реестре СИ - 1402458
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФНД-110М-II, ТФНД-110М, ТФНД-110, Без модификации,

Производитель

Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - IS_7 СИ отечественного производства, аналогичных импортным

В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.

В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.

Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.

Бесплатный

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1320 дн.

Приказы РСТ, где упоминается данный тип СИ

№2425 от 2022.09.30 ПРИКАЗ_Об утверждении типов средств измерений (16)

№3000 от 2024.12.17 ПРИКАЗ_Об утверждении типов средств измерений (27)

Наличие аналогов СИ: Трансформаторы тока (ТФНД-110)
