Номер по Госреестру СИ: 84596-22
84596-22 Трансформаторы тока
(ТФЗМ 110 Б-III У1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110 Б-III У1 (далее - ТТ) предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока напряжением 110 кВ, частоты 50 Гц.

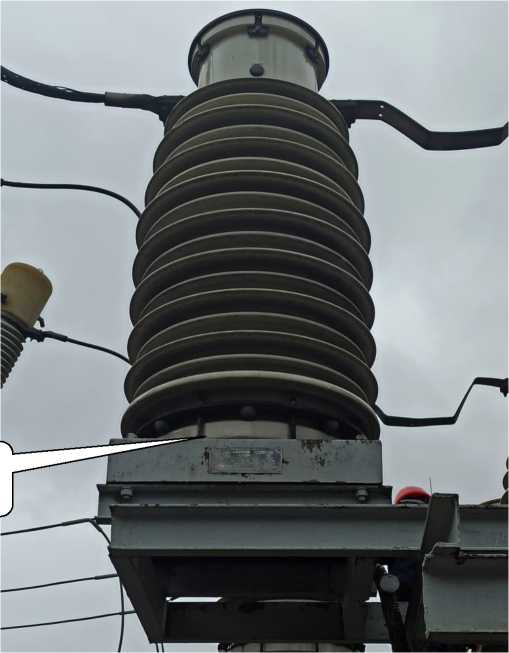

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 25.02.2022
Срок свидетельства -
Номер записи - 186620
ID в реестре СИ - 1397450
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ 110 Б-III У1,
Производитель
Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1449 от 2022.06.14 ПРИКАЗ_Об утверждении типов средств измерений (18)
№421 от 2022.02.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110 Б-III У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПО "Запорожтрансформатор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
2793-88 |
Трансформаторы тока климатического исполнения VI, ХЛ1, ТФЗМ-110Б-IIIУ1, ТФЗМ-110Б-IХЛ1, ТФЗМ-110Б-IIIХЛ1, ТФЗМ-110Б-IУ1 ПО "Запорожтрансформатор" (УКРАИНА ) |
4 года | |
|
3634-89 |
Трансформаторы тока встроенные, ТВТ ПО "Запорожтрансформатор" (УКРАИНА ) |
4 года | |
|
37471-08 |
Трансформаторы тока, ТДУ-220 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ |
4 года |
|
4134-74 |
Трансформаторы тока, ТРН-750 ПО "Запорожтрансформатор" (УКРАИНА ) |
4 года | |
|
60194-15 |
Трансформаторы тока, ТФНД-110МII ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
60915-15 |
Трансформаторы тока, ТДУ-220 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
64839-16 |
Трансформаторы тока, ТФНД ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ |
4 года |
|
64845-16 |
Трансформаторы тока, ТДУ-220 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ |
4 года |
|
65723-16 |
Трансформаторы тока, ТФНД-220 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ |
4 года |
|
68571-17 |
Трансформаторы тока, ТВ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ |
4 года |
|
68626-17 |
Трансформаторы тока, ТФНД ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ |
4 года |
|
68640-17 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ |
4 года |
|
7082-79 |
Трансформаторы напряжения, ЗНОГ-220У3 ПО "Запорожтрансформатор" (УКРАИНА ) |
4 года | |
|
7205-79 |
Трансформаторы тока, ТВМ-110 ... ТВМ-500 ПО "Запорожтрансформатор" (УКРАИНА ) |
4 года | |
|
7582-80 |
Трансформаторы напряжения, КТПТ-35У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
4 года | |
|
70836-18 |
Трансформаторы тока, ТФНД-110М II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
70917-18 |
Трансформаторы тока, ТФНД-110М-II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
8 лет |
|
71421-18 |
Трансформаторы тока, ТФЗМ 110Б ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
71643-18 |
Трансформаторы тока, ТФНД-110М-II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
71778-18 |
Трансформаторы тока, ТФНД ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
71781-18 |
Трансформаторы напряжения, НКФ-110 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
71788-18 |
Трансформаторы тока, ТФНД-220-I ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
71953-18 |
Трансформаторы напряжения, НКФ-220-58 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
71957-18 |
Трансформаторы тока, ТФЗМ 110Б ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
72925-18 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
73511-18 |
Трансформаторы тока, ТФЗМ 110Б-II У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
73055-18 |
Трансформаторы напряжения, НКФ-220-58У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
74035-19 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
74878-19 |
Трансформаторы тока, ТФНД-110М-II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
76148-19 |
Трансформаторы тока, ТФЗМ 220Б-IV У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
76656-19 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
76445-19 |
Трансформаторы тока, ТФНД-110М-II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
76442-19 |
Трансформаторы тока, ТФНД-110М-II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
76918-19 |
Трансформаторы тока, ТФЗМ 110Б ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
76798-19 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
77290-20 |
Трансформаторы тока, ТФЗМ 110Б-III У1, ТФЗМ 110Б-IV У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
77213-20 |
Трансформаторы тока, ТФНД-110, ТФНД-110М-II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
77917-20 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
78005-20 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
78373-20 |
Трансформаторы тока, ТФНКД-500 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
78368-20 |
Трансформаторы тока, ТФНД-35М, ТФНД-110М-II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
78233-20 |
Трансформаторы тока, ТФНД-220 I, ТФНД-220 IV ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
78811-20 |
Трансформаторы тока, ТФЗМ 220Б-III У1, ТФЗМ 220Б-IV У1, ТФЗМ 500Б-I У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
78713-20 |
Трансформаторы напряжения, НКФ-110-57 У1, НКФ-110-57 ХЛ1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
79104-20 |
Трансформаторы напряжения, НКФ-220-58 У1, НКФ-220-58 ХЛ1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
79095-20 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
79534-20 |
Трансформаторы тока, ТФНД-35М, ТФНД-110М, ТФНД-110М-II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
79533-20 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
79931-20 |
Трансформаторы тока, ТФНД-110М-II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
79930-20 |
Трансформаторы тока, ТФКН-330 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
80022-20 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
80015-20 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
80606-20 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
81620-21 |
Трансформаторы напряжения, НКФ-220-58 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
81882-21 |
Трансформаторы напряжения, НКФ-220-58 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
82223-21 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
82354-21 |
Трансформаторы тока, ТФНКД-500 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
82617-21 |
Трансформаторы тока, ТФНД-35м ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
82719-21 |
Трансформаторы тока, ТФНД-220 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
83058-21 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
83189-21 |
Трансформаторы напряжения, НКФ-220-58 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
83410-21 |
Трансформаторы тока, ТФНД ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
83422-21 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
83646-21 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
83648-21 |
Трансформаторы напряжения, НКФ-220-58 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
84325-22 |
Трансформаторы напряжения, НКФ-220-58У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
84412-22 |
Трансформаторы напряжения, НКФ-220-58У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
8 лет |
|
84500-22 |
Трансформаторы тока, ТФН-35М ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
84596-22 |
Трансформаторы тока, ТФЗМ 110 Б-III У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
84832-22 |
Трансформаторы тока, ТФНД-220 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
85048-22 |
Трансформаторы тока, ТФНКД-500 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
85820-22 |
Трансформаторы тока, ТФНД-110 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
85821-22 |
Трансформаторы тока, ТФРМ 330Б-IIУ1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
85900-22 |
Трансформаторы напряжения, НКФ-220-58 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
85892-22 |
Трансформаторы тока, ТФЗМ 220Б ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
86016-22 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
86330-22 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
86571-22 |
Трансформаторы тока, ТФЗМ-35Б-IУ1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
86941-22 |
Трансформаторы тока, ТФНД-110 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
87282-22 |
Трансформаторы тока, ТФНД-220 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
87283-22 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
87313-22 |
Трансформаторы напряжения, НКФ-220-58 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
87344-22 |
Трансформаторы тока, ТФН-35М ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
87457-22 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
87788-22 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
88972-23 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
89198-23 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
8 лет |
|
89271-23 |
Трансформаторы напряжения, НКФ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
8 лет |
|
89301-23 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
89315-23 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
89395-23 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
89439-23 |
Трансформаторы тока, ТФНД-110М-II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
89517-23 |
Трансформаторы тока, ТФНКД-500 II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
89787-23 |
Трансформаторы тока, ТФНД-110М-II ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
90198-23 |
Трансформаторы напряжения, НКФ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
90199-23 |
Трансформаторы тока, ТФЗМ 110Б-III У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
91629-24 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
91983-24 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
8 лет |
|
92230-24 |
Трансформаторы напряжения, НКФ-220-58 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
92417-24 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
92838-24 |
Трансформаторы напряжения, НКФ 110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
8 лет |
|
92933-24 |
Трансформаторы напряжения, НКФ-220-58 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
93015-24 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
93022-24 |
Трансформаторы тока, ТФЗМ 110Б ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
93015-24 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
93022-24 |
Трансформаторы тока, ТФЗМ 110Б ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
92933-24 |
Трансформаторы напряжения, НКФ-220-58 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
92838-24 |
Трансформаторы напряжения, НКФ 110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
8 лет |
|
93389-24 |
Трансформаторы напряжения, НКФ-110-57 У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
93502-24 |
Трансформаторы тока, ТФРМ 500Б У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
93800-24 |
Трансформаторы тока, ТФН-35М ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
94849-25 |
Трансформаторы тока, ТФЗМ 220Б-III У1 ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
95127-25 |
Трансформаторы тока, ТФЗМ ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
95646-25 |
Трансформаторы тока, ТФЗМ 110Б ПО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы тока (ТФЗМ 110 Б-III У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 12 | 12 | 0 | 0 | 12 | 12 | 0 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110 Б-III У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес филиала: 630004, г. Новосибирск, проспект Димитрова,4Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Выводы первичной обмотки расположены на верхней части ТТ. Первичная обмотка ТТ состоит из двух секций, переключением которых достигается изменение коэффициента трансформации. Выводы вторичной обмотки расположены на цоколе ТТ и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. Вторичные обмотки намотаны каждая на индивидуальном тороидальном сердечнике из холоднокатаной электротехнической стали. Обе обмотки, которые содержат в себе трансформаторы тока ТФЗМ 110 Б, изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.
Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М -маслонаполненный, 110 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110 Б-III У1 с заводскими номерами: 7196, 7158, 7308, 7252, 7279, 7315, 7330, 7331, 7332, 7311, 7312, 7313.
Заводские номера нанесены на шильдик трансформаторов тока методом холодной штамповки.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.
В месте соединения цоколя с фарфоровой покрышкой предусмотрена возмождность пломбирования. Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Места для пломбировки
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, В |
110000 |
|
Номинальный первичный ток, А |
1000, 2000 |
|
Номинальный вторичный ток, А |
5 |
|
Класс точности по ГОСТ 7746 |
0,5 |
|
Номинальная вторичная нагрузка, А |
20 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +40 |
