Номер по Госреестру СИ: 78357-20
78357-20 Преобразователи виброскорости
(VS)
Назначение средства измерений:
Преобразователи виброскорости серии VS (далее - вибропреобразователи)
предназначены для измерений виброскорости.

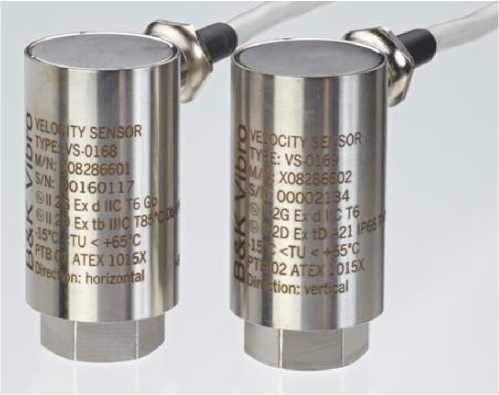

Внешний вид.
Преобразователи виброскорости
Рисунок № 1
Внешний вид.
Преобразователи виброскорости
Рисунок № 2
Общие сведения
Дата публикации - 14.06.2020
Срок свидетельства - 29.05.2025
Номер записи - 177346
ID в реестре СИ - 1261963
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ

VS-069, VS-068, VS-0169, VS-0168,
Производитель
Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 35
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 21
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2022.09.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1621 от 2015.12.16 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Горячий Ключ»
№995 от 2020.05.29 ПРИКАЗ об утверждении типов средства измерений 36 КИБ
Наличие аналогов СИ: Преобразователи виброскорости (VS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78357-20 Преобразователи виброскорости (VS) Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
50585-12 Аппаратура (Вибробит 100) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
|
78357-20 Преобразователи виброскорости (VS) Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
78471-20 Датчики абсолютной вибрации ("ВИБРОБИТ AV100") Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ») (РОССИЯ г. Ростов-на-Дону) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36259-07 01.12.2012 |
Виброметры-анализаторы, VIBROTEST 60 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
40723-09 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47051-11 27.06.2016 |
Акселерометры , AS и ASA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
47303-11 22.07.2016 |
Системы измерений вибрации, VC-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48024-11 21.10.2016 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48025-11 21.10.2016 |
Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48369-11 06.12.2016 |
Системы мониторинга машинного оборудования, 3540 COMPASS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48370-11 06.12.2016 |
Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53212-13 12.04.2018 |
Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
54237-13 |
Виброанализатор, VIBROCONTROL 1000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55219-13 17.10.2018 |
Преобразователи вихретоковые, IN, INA и TS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
58583-14 25.09.2019 |
Анализаторы вибрации, VIBROPORT 80 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61556-15 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
61557-15 |
Преобразователи виброскорости, VS-079/S Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
62010-15 12.10.2025 |
Акселерометры , 8315 и 8324 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67316-17 02.05.2022 |
Аппаратура измерения параметров вибрации многоканальная, VDAU-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74435-19 |
Система виброизмерительная, Нет данных Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
74250-19 01.03.2024 |
Аппаратура измерения и мониторинга вибрации, VC-1800 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74249-19 01.03.2024 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
75507-19 08.07.2024 |
Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
78357-20 29.05.2025 |
Преобразователи виброскорости, VS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78894-20 07.08.2025 |
Преобразователи вихретоковые, IN и INA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Датчики абсолютной вибрации ("ВИБРОБИТ AV100")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 11 | 7 | 0 | 0 | 7 | 7 | 0 | ||
| ООО "ПМЦ" (RA.RU.312726) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 7 | 5 | 2 | 0 | 7 | 5 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Датчики абсолютной вибрации ("ВИБРОБИТ AV100")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
Поверочная виброустановка 2-го разряда по приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «Bruel & Kjsr Vibro GmbH», Германия
Адрес: Leydheckerstrasse 10, 64293 Darmstadt
Телефон: +49 (0) 6151-428-0
Факс: +49 (0) 6151-428-10-00
Web-сайт: http://www.bkvibro.com/en.html
E-mail: info@bkvibro.com
Заявитель
Общество с ограниченной ответственностью «Спектрис Си-Ай-Эс»
(ООО «Спектрис Си-Ай-Эс»)
Адрес: 119048, г. Москва, ул. Усачева, д. 35, к. 1
Телефон: +7 (495) 933-52-14
Web-сайт: www.spectris.ru
E-mail: info.russia@spectris.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия преобразователей основан на индуктивном преобразовании виброскорости, воздействующей на объект, в пропорциональный электрический сигнал напряжения переменного тока.
Преобразователи виброскорости серии VS электродинамического типа состоят из постоянного магнита и катушки в качестве чувствительного элемента, объединенных в единый металлический корпус, а также кабеля для подключения к источнику питания и приемнику выходного сигнала. Корпус вибропреобразователя имеет резьбовое соединение для подсоединения к контролируемому объекту.
Преобразователи виброскорости серии VS выпускаются в следующих модификациях: VS-068, VS-069, VS-077, VS-079, VS-0168, VS-0169, VS-0177 и VS-0188, которые отличаются диапазонами измерений, диапазонами рабочих температур и направлением измерения вибрации: горизонтальные или вертикальные. Вибропреобразователи модификаций VS-068, VS-0168 и VS-0188 измеряют вибрацию в горизонтальном направлении, вибропреобразователи модификаций VS-069 и VS-0169 измеряют вибрацию в вертикальном направлении, и вибропреобразователи модификаций VS-077, VS-079 и VS-0177 измеряют вибрацию в вертикальном и горизонтальном направлениях. Преобразователи виброскорости модификаций VS-0168, VS-0169, VS-0177 и VS-0188 поставляются во взрывобезопасном исполнении.
На преобразователи виброскорости серии VS наносится маркировка, которая включает товарный знак B&K Vibro, тип средства измерения, заводской (серийный) номер и направление измерения вибрации, для модификаций во взрывобезопасном исполнении дополнительно наносится маркировка взрывозащиты и диапазон рабочих температур. Общий вид преобразователей виброскорости серии VS представлен на рисунке 1. Пломбирование преобразователей виброскорости серии VS не предусмотрено.
Модификации VS-068, VS-069, VS-077, VS-079
Модификации VS-0168, VS-0169, VS-0177,
VS-0188 (взрывобезопасное исполнение)
Рисунок 1 - Общий вид преобразователей виброскорости серии VS
Таблица 3 -
|
Наименование |
Количество |
|
Преобразователь виброскорости серии VS |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. на партию |
Таблица 1 - Метрологические характеристики модификаций VS-068, VS-069, VS-0168, VS-0169 и VS-0188
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования, мВ/(мм^с-1) |
100 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % |
±5 |
|
Диапазон измерений виброскорости, мм/с |
от 0,1 до 80 |
|
Диапазон рабочих частот, Гц |
от 10 до 2000 |
|
Нелинейность амплитудной характеристики на базовой частоте 80 Гц, %, не более |
±1 |
|
Неравномерность частотной характеристики в диапазоне рабочих частот, дБ, не более |
±3 |
|
Максимальное значение виброперемещения при измерении виброскорости, мм |
±0,45 |
|
Относительный коэффициент поперечного преобразования, %, не более |
7 |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % |
±5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
23±5 |
Таблица 2 - Метрологические характеристики модификаций VS-077 и VS-0177
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования, мВ/(мм^с-1) |
75 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % |
±5 |
|
Диапазон измерений виброскорости, мм/с |
от 0,1 до 180 |
|
Диапазон рабочих частот, Гц |
от 20 до 2000 |
|
Нелинейность амплитудной характеристики на базовой частоте 80 Гц, %, не более |
±1 |
|
Неравномерность частотной характеристики в диапазоне рабочих частот, дБ, не более |
±3 |
|
Максимальное значение виброперемещения при измерении виброскорости, мм |
±1 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % |
±5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
23±5 |
Таблица 3 - Метрологические характеристики модификации VS-079
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования, мВ/(мм^с-1) |
70 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % |
±5 |
|
Диапазон измерений виброскорости, мм/с |
от 0,1 до 180 |
|
Диапазон рабочих частот, Гц |
от 20 до 2000 |
|
Нелинейность амплитудной характеристики на базовой частоте 80 Гц, %, не более |
±1 |
|
Неравномерность частотной характеристики в диапазоне рабочих частот, дБ, не более |
±3 |
|
Максимальное значение виброперемещения при измерении виброскорости, мм |
±1 |
|
Относительный коэффициент поперечного преобразования, %, не более |
6 |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % |
±5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
23±5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В, не более |
20 |
|
- потребляемый ток, мА, не более |
50 |
|
Рабочий диапазон температур, °С модификаций VS-068, VS-069, VS-077 |
от -40 до 80 |
|
модификации VS-079 |
от -40 до 200 |
|
модификаций VS-0168, VS-0169, VS-0177 и VS-0188 |
от -15 до 65 |
|
Габаритные размеры (без кабеля), мм, не более - диаметр |
38 |
|
- длина |
75 |
|
Масса (без кабеля), г, не более |
500 |
|
Маркировка взрывозащиты для модификаций VS-0168, VS- |
1Ex d IIC T6 Gb X / Ex tb IIIC |
|
0169, VS-0177 и VS-0188 |
T85°C Db |
