Сведения о средстве измерений: 47051-11 Акселерометры

Номер по Госреестру СИ: 47051-11
47051-11 Акселерометры
(AS и ASA)

Назначение средства измерений:
Акселерометры серий AS и ASA (далее акселерометры) предназначены для измерения виброускорения различных машин и агрегатов, в частности, агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели).

Внешний вид. Акселерометры , http://oei-analitika.ru рисунок № 1

Внешний вид.
Акселерометры
Рисунок № 1

Внешний вид. Акселерометры , http://oei-analitika.ru рисунок № 2

Внешний вид.
Акселерометры
Рисунок № 2

Внешний вид. Акселерометры , http://oei-analitika.ru рисунок № 3

Внешний вид.
Акселерометры
Рисунок № 3

Внешний вид. Акселерометры , http://oei-analitika.ru рисунок № 4

Внешний вид.
Акселерометры
Рисунок № 4

Внешний вид.
Акселерометры
Рисунок № 5

Внешний вид. Акселерометры , http://oei-analitika.ru рисунок № 6

Внешний вид.
Акселерометры
Рисунок № 6

Внешний вид. Акселерометры , http://oei-analitika.ru рисунок № 7

Внешний вид.
Акселерометры
Рисунок № 7

Внешний вид.
Акселерометры
Рисунок № 8

Внешний вид. Акселерометры , http://oei-analitika.ru рисунок № 9

Внешний вид.
Акселерометры
Рисунок № 9

Внешний вид. Акселерометры , http://oei-analitika.ru рисунок № 10

Внешний вид.
Акселерометры
Рисунок № 10

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 27.06.2016
Номер записи - 135834
ID в реестре СИ - 358234
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да

Модификации СИ

нет данных , ASA069, AS073, AS063, AS030, AS-073, AS-070, AS-065, AS-063, AS-062, AS-030, AS и ASA, AS 065,

Производитель

Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_21 Регистрация типов СИ в ФГИС АРШИН по годам (год, кол-во)

Бесплатный

Статистика

Кол-во поверок - 277
Выдано извещений - 0
Кол-во периодических поверок - 81
Кол-во средств измерений - 93
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1083 дн.

Приказы РСТ, где упоминается данный тип СИ

№3042 от 2011.06.26 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 47051-11 по 47071-11, 18768-69,18373-99,6612-99,47072-11 по 47076-11, 18826-99,33513-11,47077-11,37596-11,19382-11,47078-11)

Наличие аналогов СИ: Акселерометры (AS и ASA)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Bruel & Kjaer Vibro GmbH"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
36259-07 01.12.2012	Виброметры-анализаторы, VIBROTEST 60 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )		1 год
40723-09	Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ	1 год
47051-11 27.06.2016	Акселерометры , AS и ASA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ	3 года
47303-11 22.07.2016	Системы измерений вибрации, VC-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ	3 года
48024-11 21.10.2016	Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ	3 года
48025-11 21.10.2016	Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ	3 года
48369-11 06.12.2016	Системы мониторинга машинного оборудования, 3540 COMPASS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ	3 года
48370-11 06.12.2016	Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ	3 года
53212-13 12.04.2018	Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ	3 года
54237-13	Виброанализатор, VIBROCONTROL 1000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ	1 год
55219-13 17.10.2018	Преобразователи вихретоковые, IN, INA и TS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ	3 года
58583-14 25.09.2019	Анализаторы вибрации, VIBROPORT 80 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ	1 год
61556-15	Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ МП	2 года
61557-15	Преобразователи виброскорости, VS-079/S Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ МП	2 года
62010-15 12.10.2025	Акселерометры , 8315 и 8324 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ МП	2 года
67316-17 02.05.2022	Аппаратура измерения параметров вибрации многоканальная, VDAU-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ МП	2 года
74435-19	Система виброизмерительная, Нет данных Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ МП	3 года
74250-19 01.03.2024	Аппаратура измерения и мониторинга вибрации, VC-1800 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ МП	2 года
74249-19 01.03.2024	Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ МП	3 года
75507-19 08.07.2024	Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ МП	3 года
78357-20 29.05.2025	Преобразователи виброскорости, VS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ МП	2 года
78894-20 07.08.2025	Преобразователи вихретоковые, IN и INA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )	ОТ МП	2 года

MI_16 Возраст парка СИ по дате производства

Стоимость 200 руб. или по подписке

Кто поверяет Акселерометры (AS и ASA)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Периодических поверок	Для юриков	Для юриков периодические
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265)	РСТ	AS030 AS-030	13		13	13	13
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	ASA069	8		8	8	8
ФБУ «Кемеровский ЦСМ» (72)	РСТ	нет данных	2		0	0	0
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	AS030 AS-030	41		41	41	41
Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23)	РСТ	нет данных	92		0	0	0
ФБУ «Калужский ЦСМ» (RA.RU.311265)	РСТ	AS и ASA	11		0	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	AS-065 AS-030	4		4	4	4
ООО "Новатест" (РОСС СОБ 5.00220.2014)		AS-063 AS-073 AS-070 AS 065	22		0	0	0
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	AS073	29		0	0	0
ФБУ «ЦСМ Московской области» (RA.RU.311341)	РСТ	нет данных	24		0	0	0
ФГУП «ВНИИМС» (RA.RU.311493)	РСТ	AS063	16		0	0	0
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469)	РСТ	AS-062	3		3	3	3
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		AS-030	12	12	12	12	12

Стоимость поверки Акселерометры (AS и ASA)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Костромской ЦСМ Костромская область	2628	3775
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан	6497	3775
ФБУ НИЦ ПМ-Ростест Москва	2200	3775

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта методом печати.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сведения о методиках измерений отсутствуют.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к акселерометрам серий AS и ASA

1. МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340^-1 ~2^Л10⁴ Гц.

2. Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Дания.

Поверка

Поверка осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

Изготовитель

Фирма «Bruel & Kjsr Vibro GmbH», Германия. Адрес: LeydheckerstraBe 10, D-64293 Darmstadt.

Заявитель

Общество с ограниченной ответственностью «Новатест» (ООО «Новатест») Адрес: 1414001, г. Химки, Московская обл., Ленинский проспект, 1, кор. 2

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»

Акселерометры моделей AS020, AS022, AS030, AS062, AS062/T1, AS063, AS065, AS068, AS069, AS070/001, AS070/W3/001, AS070/002, AS073, AS079, AS080/01, ASA063, ASA068 и ASA069 являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.

Акселерометры различаются диапазонами измерения, диапазонами частот, конструкцией, источниками питания (напряжение или ток/напряжение) и диапазонами рабочих температур.

Акселерометры моделей AS020, AS022, AS030, AS062, AS062/T1, AS063, AS065, AS068, AS069, ASA063, ASA068 и ASA069 имеют три диапазона измерения, соответствующие определенным значениям напряжения питания. Модель AS062/T1 имеет функцию измерения температуры.

Напряжение питания акселерометров моделей AS020, AS022, AS030 осуществляется от встроенного источника минус 24 В (от минус 18 до минус 30 включительно) или плюс 24 В (от плюс 18 до плюс 30 включительно). Для остальных моделей акселерометров питание осуществляется по напряжению, аналогично моделям, указанным выше, и по току - 4 мА (от 2 до 10 мА включительно).

Резонансные частоты всех моделей акселерометров (за исключением модели AS070/W3/001) превышают 20 кГц, резонансная частота модели AS070/W3/001 не менее 15кГц.

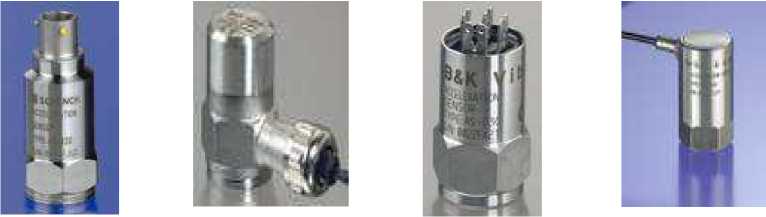

Внешний вид акселерометров AS020, AS022, AS030, AS062, AS062/T1 приведен на рисунке 1.

Внешний вид. Акселерометры (AS и ASA), http://oei-analitika.ru

AS020 AS022 AS030 AS062

AS062/T1

Рисунок 1

Лист № 2 Всего листов 6 Внешний вид акселерометров AS063, AS065, AS068, AS069 приведен на рисунке 2.

AS063

AS065

AS068

AS069

Рисунок 2

Внешний вид акселерометров AS070/001, AS070/W3/001, AS070/002, AS073, AS079, AS080/01 приведен на рисунке 3.

AS070/001

AS073 AS079

AS080/01

AS070/002

AS070/W3/001

Рисунок 3

Внешний вид акселерометров ASA063, ASA068 и ASA069 приведен на рисунке 4.

ASA063

ASA068

ASA069

Рисунок 4

Наименование	Кол-во	Примечание
Акселерометры серий AS и ASA	1 экз.	В соответствии с заказом
Паспорт	1 экз.

Лист № 6 Всего листов 6

Наименование характеристики	Модели
	AS020	AS022	AS030	AS062 AS062A’1
	Значения
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс^-2	10,2	10,2	10,2	10,2

Диапазоны измерений виброускорения,	± 800	± 800	± 800	± 800
_м/с²	± 400	± 400	± 400	± 400
	± 200	± 200	± 200	± 200
Диапазон рабочих частот, Гц	От 1,5 до	От 1,5 до	От 1 до	От 1,5 до
	15000	15000	15000	13000
	включ.	включ.	включ.	включ.
Отклонение коэффициента преобразования от номинального значения, %, не более	± 5	± 5	± 5	± 5
Диапазон частот при неравномерности амплитудно-частотной характеристики (от-	От 4 до	От 4 до	От 3 до	От 4 до
носительно базовой частоты 80 Гц) не бо-	10 000	10 000	10 000	10 000
лее ±5 % (±0,5 дБ), Гц	включ.	включ.	включ.	включ.
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80 Гц) во всем диапазоне частот, дБ, не более	± 3	± 3	± 3	± 3
Нелинейность амплитудной характеристики, %, не более	± 7	± 7	± 7	± 7
Уровень собственного шума, мВ, не более	0,6	0,6	0,6	0,6
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не	7	7	7	От 8 до 10
более				включ.
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более	± 5	± 5	± 5	± 5
Условия эксплуатации:	От минус	От минус 50	От минус	От минус
диапазон температур, °С	50 до +125	до +125	50 до +125	50 до +125
	включ.	включ.	включ.	включ.
Масса, г	70	70	60	130
Г абаритные размеры, мм, не более	022x54	022x40	022x38	0 25,2 х 48

	Модели
Наименование характеристики	AS063	AS065	AS068	AS069
	Значения
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс^-2	10,2	10,2	1,02	1,02
Диапазоны измерений виброускорения,	± 800	± 800	± 5000	± 5000
_м/с²	± 400	± 400	± 4000	± 4000
	± 200	± 200	± 2000	± 2000
Диапазон рабочих частот, Гц	От 1,5 до	От 1 до	От 1,5 до	От 1,5 до
	13000	15000	13000	13000
	включ.	включ.	включ.	включ.
Отклонение коэффициента преобразования от номинального значения, %, не более	± 5	± 5	± 5	± 5
Диапазон частот при неравномерности ам-	От 4 до	От 3 до	От 4 до	От 4 до
плитудно-частотной характеристики (отно-	10000	10000	10000	10000
сительно базовой частоты 80Гц) не более ± 5 % (± 0,5 дБ), Гц	включ.	включ.	включ.	включ.
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80Гц) во всем диапазоне частот, дБ, не более	± 3	± 3	± 3	± 3

Нелинейность амплитудной характеристики, %, не более	± 7	± 7	± 7	± 7
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не более	От 8 до 10 включ.	7	От 8 до 10 включ.	От 8 до 10 включ.
Уровень собственного шума, мВ, не более	0,6	0,6	0,6	0,6
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более	± 5	± 5	± 5	± 5
Условия эксплуатации: диапазон температур, °С	От минус 50 до 125 включ.	От минус 50 до 120 включ.	От минус 50 до 125 включ.	От минус 50 до 125 включ.
Масса, г	130	80	130	130
Г абаритные размеры, мм, не более	022 х 55	0 22 х 60	025,2 х 48	022 х 55

Наименование характеристики	Модели
	AS070/001 AS070/002 AS070/W3/001	AS073	AS079	AS080/01
	Значения
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс^-2	10,2	10,2	10,2	10,2
Диапазоны измерений виброускорения, м/с²	± 500	± 500	± 500	± 500
Диапазон рабочих частот, Гц	От 0,32 до 10000 включ.	От 0,1 до 10000 включ.	От 0,1 до 10000 включ.	От 1 до 10000 включ.
Отклонение коэффициента преобразования от номинального значения, %, не более	± 20	± 20	± 20	± 5
Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 80Гц) не более ± 5 % (± 0,5 дБ), Гц	От 1,3 до 4000 включ.	От 0,35 до 4000 включ.	От 0,35 до 4000 включ.	От 4 до 4000 включ.
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80Гц) во всем диапазоне частот, дБ, не более	± 3	± 3	± 3	± 3
Нелинейность амплитудной характеристики, %, не более	± 7	± 7	± 7	± 7
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не более	7	7	7	5
Уровень собственного шума, мВ, не более	0,6	0,6	0,6	0,6
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более	± 5	± 5	± 5	± 5
Условия эксплуатации: диапазон температур, °С	От минус 50 до 120 включ.	От минус 50 до 120 включ.	От минус 50 до 120 включ.	От минус 50 до 150 включ.
Масса, г	AS070/001; AS070/W3/001 =80 AS070/002=50	150	150	135

Габаритные размеры, мм, не более

AS070/001;

AS070/W3/001

34 х 18 х 16

AS070/002

28 х 16 х 16

26 х 55 х

025,4х66,55

Наименование характеристики	Модели
	ASA063	ASA068	ASA069
	Значения
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс^-2	10,2	1,02	1,02
Диапазоны измерений виброускорения,	± 800	± 5000	± 5000
_м/с²	± 400	± 4000	± 4000
	± 200	± 2000	± 2000
Диапазон рабочих частот, Г ц	От 1,5 до 13 000	От 1,5 до	От 1,5 до 13 000
	включ.	13 000 включ.	включ.
Отклонение коэффициента преобразования от номинального значения, %, не более	± 5	± 5	± 5
Диапазон частот при неравномерности	От 4 до 10 000	От 4 до 10 000	От 4 до 10 000
амплитудно-частотной характеристики (относительно базовой частоты 80Гц) не более ± 5 % (± 0,5 дБ), Гц	включ.	включ.	включ.
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80Гц) во всем диапазоне частот, дБ, не более	± 3	± 3	± 3
Нелинейность амплитудной характеристики, %, не более	± 7	± 7	± 7
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %,	От 8 до 10	От 8 до 10	От 8 до 10
не более	включ.	включ.	включ.
Уровень собственного шума, мВ, не более	0,6	0,6	0,6
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более	± 5	± 5	± 5
Условия эксплуатации:	От минус 50 до	От минус 50 до	От минус 50 до
диапазон температур, °С	125 включ.	125 включ.	125 включ.
Масса, г	130	130	130
Г абаритные размеры, мм, не более	022 х 55	025,2 х 48	022 х 55

Техническая поддержка
