Действие системы основано на измерении и обработке электрических сигналов, поступающих от первичных преобразователей.

Система имеет модульную конструкцию, интегрированную в единый комплекс. Основой системы является монитор механических колебаний 2520, включающий измерительные модули различного назначения (3010, 3011, 3012, 3013, 3014, 3021, 3024, 3031), обеспечивающие измерения параметров вибрации, а также числа оборотов и фазы. Монитор 2520 соединяется с центральной рабочей станцией по внутренней сети и дополнительными терминалами при помощи интерфейса.

В мониторе механических колебаний 2520 размещены следующие модули:

а) измерительные модули, осуществляющие прием и аналого-цифровое преобразование сигналов первичных измерительных преобразователей (пьезоэлектрических акселерометров, вихретоковых преобразователей, датчиков технологических параметров с выходом по напряжению), обработку в соответствии с заданием, сравнение с уставками;

б) вычислительные модули, осуществляющие дополнительную обработку результатов измерений для получения спектральных характеристик контролируемых процессов;

в) вспомогательные модули: генератор напряжения различной формы для питания монитора, модуль энергонезависимой памяти, интерфейсный модуль, модуль управления работой монитора VM 2520.

Метрологические свойства системы определяются метрологическими характеристиками измерительных модулей, входящих в состав монитора механических колебаний 2520: 3010, 3011, 3012, 3013, 3014, 3021, 3024, 3031, которые предназначены для измерения вибрации (ускорение, скорость, перемещение), а также числа оборотов. Кроме того, модули имеют свободные электрические входы, на которые можно подавать сигналы от датчиков технологических параметров: давления, температуры и т.д. Монитор 2520 рассчитан на установку максимально до 14 измерительных модулей перечисленных типов и 5 служебных модулей: анализатора, энергонезависимой памяти, модуля управления, интерфейсного модуля и модуля питания.

Модуль мультиплексора сигналов переменного/постоянного тока 3010 используется для проведения мониторинга сигналов, поступающих от акселерометров и датчиков перемещения (проксиметров). Модуль имеет восемь входных каналов, любые два из которых могут быть одновременно подключены к модулю анализатора сигналов 3155. Модуль сигналов постоянного тока 3011 предназначен для мониторинга сигналов, поступающих от датчиков перемещения и датчиков технологических параметров (например, температуры, давления). Модуль имеет четыре аналоговых входа и позволяет программировать коэффициент преобразования датчиков, первоначальный зазор и диапазоны датчиков перемещения, а также другие характеристики, необходимые для совместимости модуля с используемыми датчиками.

Модуль сигналов переменного/постоянного тока 3012 предназначен для мониторинга сигналов, поступающих от акселерометров, датчиков перемещения и других датчиков переменных процессов. Модуль применяется для мониторинга параметров высокочастотной и

Лист № 2 всего листов 6 низкочастотной вибрации в одной или двух плоскостях, вибрации вала относительно корпуса и его осевого положения. Выходной сигнал от модуля 3012 через модуль анализатора поступает в систему периодического предупредительного мониторинга и/или в систему усовершенствованного анализа и диагностики. Модуль имеет два независимых входа для сигналов переменного и постоянного тока. Модуль позволяет программировать коэффициент преобразования датчиков, первоначальный зазор и диапазоны датчиков перемещения, а также другие параметры, необходимые для совместимости модуля с используемыми датчиками. Модуль снабжен фильтрами нижних частот с частотой среза от 1 Гц до 10 кГц, фильтрами верхних частот с частотой среза 1 Гц, 3 Гц и 10 Гц, полосовыми фильтрами с частотами среза от 1 Гц до 10 кГц. Модуль производит измерения векторных значений и пикового значения орбиты вала. Модуль предоставляет возможность выбора характеристик вибрационного движения (ускорения, скорости и перемещения) для каждого входа, а также выбора типа детектора для какого-либо параметра входного сигнала (СКЗ, пик, размах, пик-фактор).

Модуль тахометрических сигналов 3013 предназначен для измерения числа оборотов по сигналам тахометрических датчиков. Вход рассчитан на импульсные и пропорциональные току и напряжению сигналы.

Модуль входов/выходов цифровых сигналов 3014 предназначен для мониторинга логических сигналов и активирования удаленного устройства аварийной сигнализации или отключения контролируемого оборудования.

Модуль мультиплексора сигналов с токовым питанием датчиков 3021 имеет характеристики, аналогичные модулю 3010, и отличается от него наличием входного разъема для подключения акселерометров типа DeltaTron.

Модуль мультиплексора сигналов с запускающего устройства 3024 применяется совместно с модулем анализатора сигналов для мониторинга тахометрических сигналов и/или запуска других режимов измерений. Модуль снабжен источником тока, обеспечивающим питание восьми датчиков перемещений. До восьми тахометрических каналов и/или каналов запускающего устройства могут быть подключены к модулю анализатора сигналов.

Шестиканальный модуль мониторинга сигналов переменного/постоянного тока 3031 имеет характеристики, аналогичные модулю 3012, но в отличие от модуля 3012 имеет шесть входных каналов.

Модуль анализатора сигналов 3155 является вычислительным модулем и позволяет вычислять спектры входных сигналов на основе быстрого преобразования Фурье, проводить фильтрацию, усреднение, вычислять вероятностные характеристики, выполнять порядковый анализ.

Модуль анализатора сигналов 3155 работает совместно с модулями 3010, 3012, 3014, 3021, 3024, 3031.

После обработки результаты измерений поступают от мониторов механических колебаний 2520 через модуль интерфейса 7519 в рабочую станцию (сервер), где реализованы алгоритмы прогнозирования состояния машин и оборудования, предсказания и выявления дефектов, хранения данных, слежения за трендами изменения параметров вибрационных процессов, общего управления и контроля работы системы в целом.

Внешний вид системы приведен на рисунке 1. Внешний вид монитора механических колебаний 2520 приведен на рисунке 2. Структурная схема системы 3540 «COMPASS» приведен на рисунке 3.

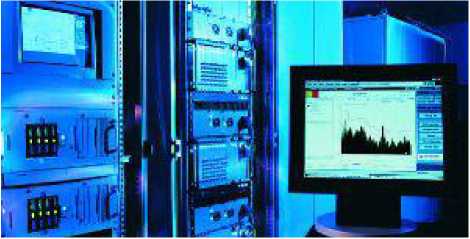

Рисунок 1 Внешний вид системы

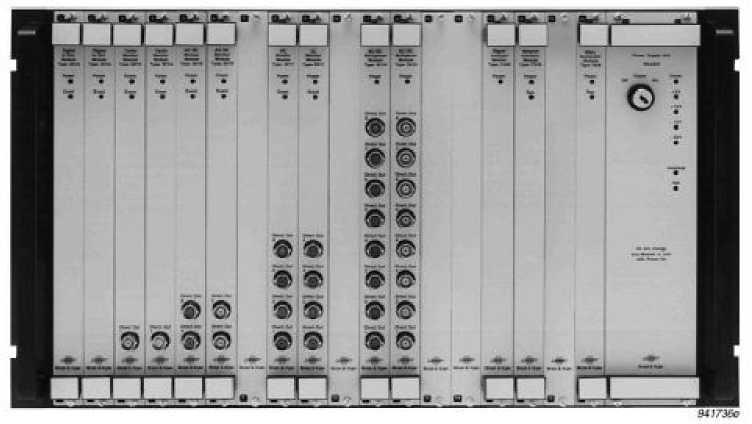

Рисунок 2 Внешний вид монитора механических колебаний 2520

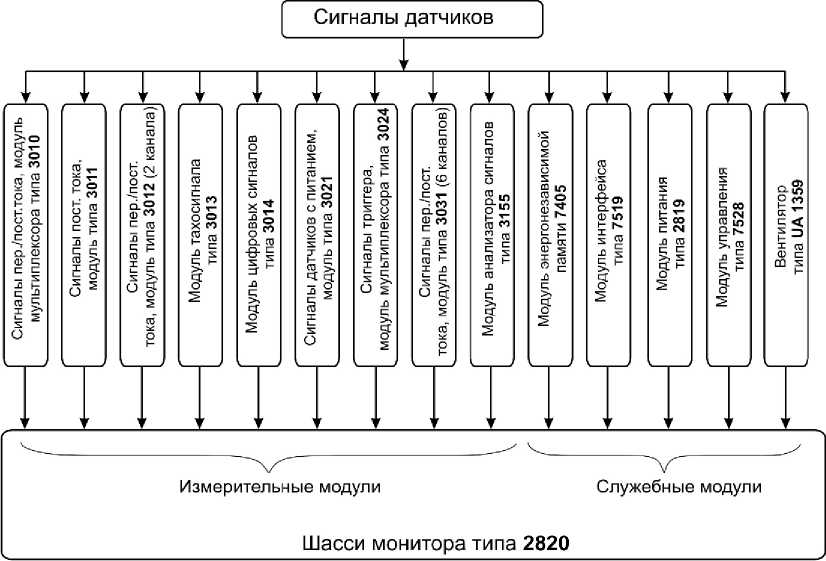

Рисунок 3 Структурная схема системы 3540 «COMPASS»

Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользо-

ватель не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Системы мониторинга машинного оборудования 3540 «COMPASS» 1 шт. Руководство по эксплуатации                                    1 экз.

Руководство оператора COMPASS. Руководство по эксплуатации   1 экз.

Методика поверки                                              1 экз.
