Номер по Госреестру СИ: 75507-19
75507-19 Аппаратура вибродиагностики, мониторинга и защиты
(VC-8000 SETPOINT)
Назначение средства измерений:
Аппаратура вибродиагностики, мониторинга и защиты VC-8000 SETPOINT (далее -аппаратура) предназначена для измерений параметров и характеристик вибрации (виброускорения, виброскорости, виброперемещения), частоты вращения и температуры, преобразований сигналов, поступающих от датчиков вибрации, термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), а также от первичных преобразователей с аналоговыми выходным сигналами, в унифицированные аналоговые сигналы постоянного тока и в цифровой сигнал для передачи данных по протоколам RS-485, Modbus.
Внешний вид.
Аппаратура вибродиагностики, мониторинга и защиты
Рисунок № 1
Внешний вид.
Аппаратура вибродиагностики, мониторинга и защиты
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 08.07.2024
Номер записи - 172698
ID в реестре СИ - 718216
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КТХА Ех 01.10, VC-8000/UMM, VC-8000 SETPOINT, VC-8000,
Производитель
Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 10
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1559 от 2019.07.08 Приказ об утверждении типов средств измерений
№533 от 2020.03.17 Об утверждении типов средств измерений 55 шт
Наличие аналогов СИ: Аппаратура вибродиагностики, мониторинга и защиты (VC-8000 SETPOINT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
75507-19 Аппаратура вибродиагностики, мониторинга и защиты (VC-8000 SETPOINT) Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
27926-10 Системы контроля, управления и диагностики (ИТ14) Общество с ограниченной ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ») (РОССИЯ Нижегородская обл., г. Саров) |
Все средства измерений Общество с ограниченной ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36259-07 01.12.2012 |
Виброметры-анализаторы, VIBROTEST 60 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
40723-09 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47051-11 27.06.2016 |
Акселерометры , AS и ASA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
47303-11 22.07.2016 |
Системы измерений вибрации, VC-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48024-11 21.10.2016 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48025-11 21.10.2016 |
Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48369-11 06.12.2016 |
Системы мониторинга машинного оборудования, 3540 COMPASS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48370-11 06.12.2016 |
Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53212-13 12.04.2018 |
Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
54237-13 |
Виброанализатор, VIBROCONTROL 1000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55219-13 17.10.2018 |
Преобразователи вихретоковые, IN, INA и TS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
58583-14 25.09.2019 |
Анализаторы вибрации, VIBROPORT 80 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61556-15 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
61557-15 |
Преобразователи виброскорости, VS-079/S Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
62010-15 12.10.2025 |
Акселерометры , 8315 и 8324 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67316-17 02.05.2022 |
Аппаратура измерения параметров вибрации многоканальная, VDAU-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74435-19 |
Система виброизмерительная, Нет данных Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
74250-19 01.03.2024 |
Аппаратура измерения и мониторинга вибрации, VC-1800 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74249-19 01.03.2024 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
75507-19 08.07.2024 |
Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
78357-20 29.05.2025 |
Преобразователи виброскорости, VS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78894-20 07.08.2025 |
Преобразователи вихретоковые, IN и INA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Системы контроля, управления и диагностики (ИТ14)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| АО "СНПЗ" (RA.RU.311304) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПМЦ" (RA.RU.312726) | 3 | 1 | 2 | 0 | 2 | 1 | 1 |
Стоимость поверки Системы контроля, управления и диагностики (ИТ14)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) служит для передачи, обработки, визуализации и хранения информации, поступающей от первичных преобразователей. Аппаратура VC-8000 SETPOINT имеет встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования модулей аппаратуры, управления настройками, преобразования сигналов и обмена данными. Оно является метрологически значимым. Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки аппаратуры, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Микропрограмма (встроенное) | |
|
Идентификационное наименование ПО |
VC-8000 SETPOINT |
|
Номер версии ПО |
не ниже 6.1.23.0 |
|
«Настройка и обслуживание VC-8000 SETPOINT» (внешнее) | |
|
Идентификационное наименование ПО |
«Настройка и обслуживание VC-8000 SETPOINT» |
|
Номер версии ПО |
не ниже 6.1.23.0 |
Знак утверждения типа
Знак утверждения типананосится на корпус аппаратуры методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре вибродиагностики, мониторинга и защиты VC-8000 SETPOINT
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 204/3-05-2019 «Аппаратура вибродиагностики, мониторинга и защиты VC-8000 SETPOINT. Методика поверки», утвержденному ФГУП «ВНИИМС» 06 марта 2019 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10), мультиметр цифровой Agilent 34411А (рег. № 33921-07); калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (рег. № 52489-13), калибратор многофункциональный CE мод. CED7000 (рег. № 57455-14), мера электрического сопротивления постоянного тока многозначная МС 3070-3 (рег. № 50281-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bruel & Kjsr Vibro GmbH», Германия
Адрес: LeydheckerstraBe 10, D-64293 Darmstadt
Телефон: +49 (0) 6151-428-0
Факс: +49 (0) 6151-428-10-00
Web-сайт: http://www.bkvibro.com/en.html
E-mail: info@bkvibro.com
Заявитель
Общество с ограниченной ответственностью «Спектрис Си-Ай-Эс» (ООО «Спектрис Си-Ай-Эс»)
ИНН 7713751193
Адрес: 119048, г. Москва, ул. Усачева, д. 35, к. 1
Телефон: +7 (495) 933-52-14
Web-сайт: www.spectris.ru
E-mail: info.russia@spectris.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы аппаратуры основан на осуществлении непрерывного приема, измерения и преобразования входных аналоговых и дискретных сигналов, поступающих от первичных преобразователей (в состав аппаратуры не входят), установленных на объекте измерений, расчете параметров и характеристик вибрации, сравнении измеренных значений с предупредительными и аварийными уставками и выдаче быстродействующих управляющих сигналов аварийной защиты с минимальным временем задержки 100 мс. Аппаратура предназначена для предотвращения аварийных ситуаций при эксплуатации промышленного оборудования.
Аппаратура построена по блочно-модульному принципу и состоит из шасси VC-8000/RCK, модуля питания VC-8000/RCM, модуля связи с внешними устройствами VC-8000/SAM, модуля виброизмерительного VC-8000/UMM и модуля измерения параметров VC-8000/TMM. Аппаратура может иметь модификации под установку 4-х, 8-ми или 16-ти (блоков) модулей. Аппаратура может иметь в своём составе от 1 до 15 модулей VC-8000/UMM/TMM в произвольном сочетании. Общее количество каналов может составлять от 4 до 90. Каждый канал измерительных модулей VC-8000/UMM/TMM можно запрограммировать на выполнение заданных функций.
Модуль питания VC-8000/RCM предназначен для обеспечения питания модулей и коммутации внешних сигналов управления.
Модуль связи VC-8000/SAM предназначен для связи с внешними устройствами, такими, как АСУП, АСУТП, системами диагностики и базами данных.
Модуль виброизмерительный VC-8000/UMM представляет собой модуль мониторинга оборудования, поддерживающий выходы токовихревых преобразователей, пьезоэлектрических (зарядовых, ICP) преобразователей вибрации, сейсмических преобразователей, трансмиттеров с замкнутым контуром питания (от 4 до 20) мА. Модуль имеет 4 входных канала и 8 выходных каналов (4 унифицированных аналоговых выхода (от 4 до 20) мА и 4 релейных выхода типа «сухой контакт»).
Модуль измерения параметров VC-8000/TMM представляет собой модуль мониторинга температуры, предназначенный для измерений и преобразований сигналов, поступающих от ТС, ТП, а также от первичных преобразователей с аналоговыми выходными сигналами (сила постоянного тока (от 4 до 20)) мА. К модулю могут быть подключены от 1 до 6 различных типов температурных датчиков: ТС с номинальными значениями сопротивления при 0 °С равными 10 Ом, 100 Ом, 120 Ом (2-х, 3-х, 4-х проводная схема подключения) или ТП (с НСХ типов «E», «J», «K», «T»). Модуль имеет 6 входных каналов и 10 выходных (6 унифицированных аналоговых выходов (от 4 до 20 мА) и 4 релейных выхода типа «сухой контакт»), а также USB-порт для конфигурации модуля с внешнего компьютера.
Измерительный модуль UMM имеет выходные каналы с преобразованием входного сигнала в унифицированный токовый сигнал (от 4 до 20 мА), реле типа «сухой контакт», выходные буферизированные каналы без преобразования входного сигнала для передачи в автоматизированные системы управления технологическими процессами, а также USB-порт для конфигурации модуля с внешнего компьютера.
Дополнительно аппаратура может оснащаться лицевой панелью с цветным сенсорным дисплеем для визуального контроля работы каналов, графического отображения измеренных и рассчитанных параметров, а также работе релейных выходов. При исполнении аппаратуры под установку 4-х (блоков) модулей дисплей размещается на боковой панели.
Общий вид аппаратуры вибродиагностики, мониторинга и защиты VC-8000 SETPOINT с дисплеем на переднее панели и место нанесения знака утверждения типа приведены на рисунке 1. Общий вид аппаратуры вибродиагностики, мониторинга и защиты VC-8000 SETPOINT без дисплея и место нанесения знака утверждения типа приведены на рисунке 2. Пломбирование аппаратуры не предусмотрено.
Место нанесения знака утверждения типа

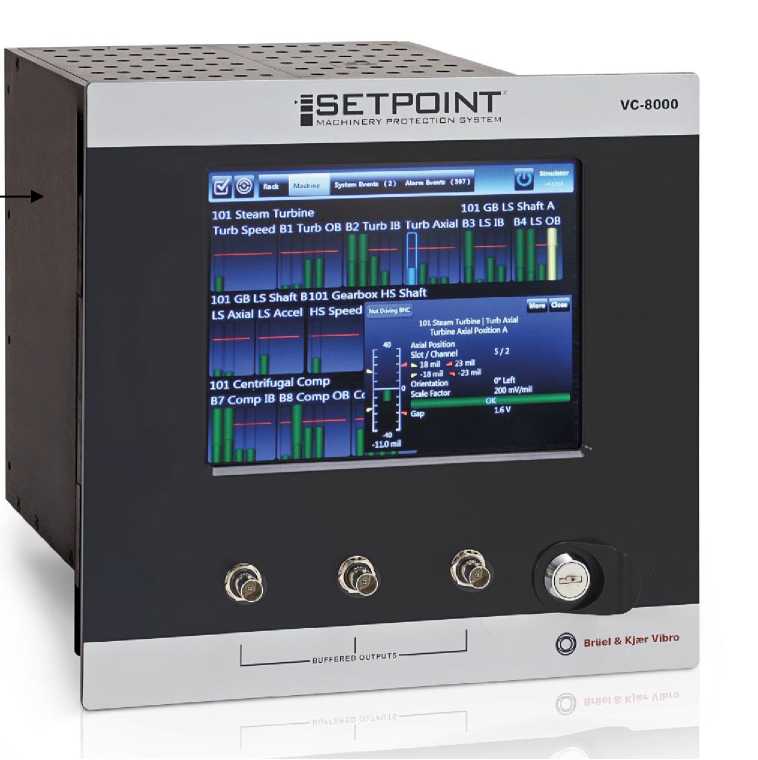

Рисунок 1 - Общий вид аппаратуры вибродиагностики, мониторинга и защиты VC-8000 SETPOINT с дисплеем на передней панели

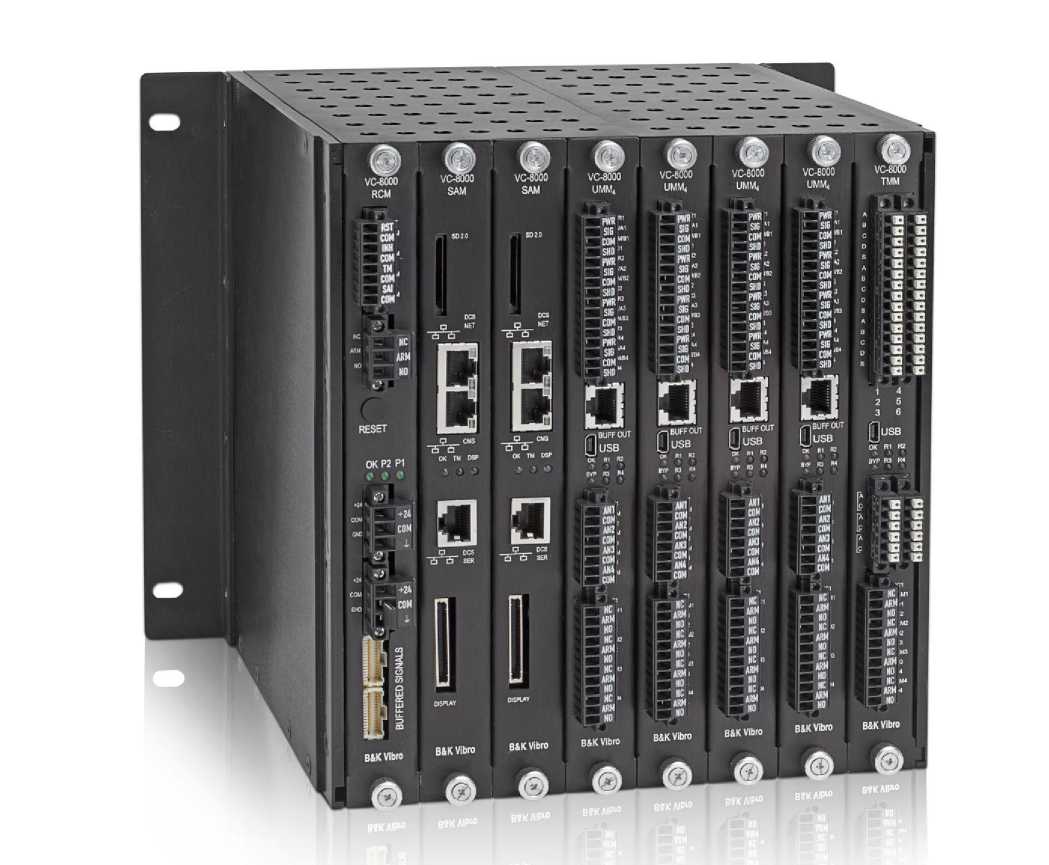

Рисунок 2 - Общий вид аппаратуры вибродиагностики, мониторинга и защиты VC-8000
SETPOINT без дисплея
Таблица 2 - Метрологические характеристики аппаратуры вибродиагностики, мониторинга и защиты VC-8000 SETPOINT с модулем VC-8000/UMM
|
Наименование характеристики |
Значение |
|
Диапазоны значений коэфф-2ициента преобразования: - виброускорения, мВ/(м^с-2) |
от 0,55 до 51 |
|
- виброскорости, мВ/(мм^с-1) |
от 0,2 до 62 |
|
- виброперемещения, мВ/мкм |
от 0,24 до 19,6 |
|
Диапазоны измерений: - виброускорения1), м/с2 |
от 0,1 до 98 |
|
- виброскорости2), мм/с |
от 0,1 до 600 |
|
- виброперемещения3*, мкм |
от 1 до 4000 |
|
Диапазон рабочих частот, Гц |
от 0,2 до 20000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений виброускорения, виброскорости, виброперемещения в диапазоне рабочих частот, % |
±1 |
|
Максимальное значение входного напряжения переменного тока, В |
12 |
|
Максимальное значение входного напряжения постоянного тока, В |
24 |
|
Диапазон измерений относительного смещения4-*, мм |
от 0 до 6 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений относительного смещения, % |
±1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений виброускорения, виброскорости, виброперемещения, относительного смещения, вызванной изменением температуры окружающей среды, отличной от нормальных условий измерений, % |
±1 |
|
Диапазон измерений частоты вращения, об/мин |
от 5 до 100 000 |
|
Пределы допускаемой основной абсолютной погрешности измерения частоты вращения, об/мин: - от 5 до 30 включ. об/мин |
±0,5 |
|
- св. 30 до 7500 включ. об/мин |
±1 |
|
Пределы допускаемой основной относительной погрешности измерения частоты вращения, %, для диапазона: - св. 7500 до 60 000 включ. об/мин |
±0,1 |
|
- св. 60 000 до 100 000 об/мин |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды, отличной от нормальных условий измерений, % |
±1 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений сигналов силы постоянного тока, мА |
от 4 до 20 |
|
Цена единицы младшего разряда индикации силы постоянного тока, А |
0,001 |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мА |
±1 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне от -20 до +65 °С, мА |
±1 |
|
Примечание:
| |
Таблица 3 - Метрологические характеристики аппаратуры вибродиагностики, мониторинга и защиты VC-8000 SETPOINT с модулем VC-8000/TMM
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры в зависимости от типа НСХ ТС(1), °С:
|
от -200 до +850 от -200 до +700 от -80 до +260 от -100 до +260 от -50 до +200 |
|
Диапазоны измерений температуры в зависимости от типа НСХ ТП(1), °С:
|
от -100 до +1000 от 0 до +760 от 0 до +1370 от -160 до +400 |
|
Пределы допускаемой основной абсолютной погрешности измерений сигналов ТС и ТП, °C |
±3 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры при изменении температуры окружающей среды от нормальных условий измерений в диапазоне от -20 до +65 °С, °С |
±1 |
|
Диапазон измерений сигналов силы постоянного тока, мА |
от 4 до 20 |
|
Цена единицы младшего разряда индикации силы постоянного тока, А |
0,001 |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мА |
±1 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне от -20 до +65 °С, мА |
±1 |
|
Примечания: (1) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009/МЭК 60751 и ГОСТ Р 8.585-2-1001/МЭК 60584-1:2013 соответственно, кроме типов НСХ Cu10, Ni120, Pt100 (а=0,003926 °С-1). | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -20 до +65 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - 16-модульное исполнение |
415х217х230 |
|
- 8-модульное исполнение |
211x217x230 |
|
- 4-модульное исполнение |
110x217x230 |
|
Масса, кг, не более: - 16-модульное исполнение |
7,2 |
|
- 8-модульное исполнение |
4,8 |
|
- 4-модульное исполнение |
2,4 |
|
Средний срок службы, лет, не менее |
20 |
