Номер по Госреестру СИ: 54237-13
54237-13 Виброанализатор
(VIBROCONTROL 1000)
Назначение средства измерений:
Виброанализатор VIBROCONTROL 1000 (далее виброанализатор) предназначен для измерения, обработки и регистрации (накопления) информации о виброскорости корпусов подшипников основных узлов установки подготовки пылеугольного топлива (ПУТ №3-5) ДЦ №1 ОАО «Новолипецкий металлургический комбинат».
Внешний вид.
Виброанализатор
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 144269
ID в реестре СИ - 366669
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
СГВ-15, СВК15Г, СВК-15Г ЭКВАТЭЛ, СВК-15Г, СВК-15, VIBROCONTROL 1000,
Производитель
Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 6
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1521 дн.
Приказы РСТ, где упоминается данный тип СИ
№1636 от 2024.07.11 ПРИКАЗ_Об утверждении типов стандартных образцов (25)
№2063 от 2024.08.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (8)
№2755 от 2023.12.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (6)
№632 от 2018.04.04 О внесении изменений в описание типа стандартных образцов, переоформлении и продлении срока действия свидетельства об утверждении типа стандартных образцов
№8 от 2019.01.10 О продлении срока действия свидетельств об утверждении типа средств измерений
№3407 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Твердое минеральное топливо" (ТК 179)
№440 от 2023.02.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (14)
№1013 от 2023.05.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (1)
№1240 от 2023.06.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (3)
№166 от 2025.01.27 ПРИКАЗ_Об утверждении типов стандартных образцов (4)
№1854 от 2025.08.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (7)
№1854 от 2025.08.29 О внесении изменений в сведения об утвержденных типах стандартных образцов
Наличие аналогов СИ: Виброанализатор (VIBROCONTROL 1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruel & Kjaer Vibro GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36259-07 01.12.2012 |
Виброметры-анализаторы, VIBROTEST 60 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
40723-09 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47051-11 27.06.2016 |
Акселерометры , AS и ASA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
47303-11 22.07.2016 |
Системы измерений вибрации, VC-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48024-11 21.10.2016 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48025-11 21.10.2016 |
Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48369-11 06.12.2016 |
Системы мониторинга машинного оборудования, 3540 COMPASS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48370-11 06.12.2016 |
Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53212-13 12.04.2018 |
Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
54237-13 |
Виброанализатор, VIBROCONTROL 1000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55219-13 17.10.2018 |
Преобразователи вихретоковые, IN, INA и TS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
58583-14 25.09.2019 |
Анализаторы вибрации, VIBROPORT 80 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61556-15 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
61557-15 |
Преобразователи виброскорости, VS-079/S Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
62010-15 12.10.2025 |
Акселерометры , 8315 и 8324 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67316-17 02.05.2022 |
Аппаратура измерения параметров вибрации многоканальная, VDAU-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74435-19 |
Система виброизмерительная, Нет данных Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
74250-19 01.03.2024 |
Аппаратура измерения и мониторинга вибрации, VC-1800 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74249-19 01.03.2024 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
75507-19 08.07.2024 |
Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
78357-20 29.05.2025 |
Преобразователи виброскорости, VS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78894-20 07.08.2025 |
Преобразователи вихретоковые, IN и INA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Виброанализатор (VIBROCONTROL 1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОТЕСТ" (RA.RU.314245) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ИП Дьяченко Алексей Олегович (RA.RU.320019) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГОРВОДОУЧЕТ" (RA.RU.312363) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ВЕРТИКАЛЬСТРОЙ"(ООО "ВЕРТИКАЛЬСТРОЙ") | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГИЯ" (RA.RU.312933) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Виброанализатор (VIBROCONTROL 1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 4039 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4812 | 4039 |
|
ФБУ Омский ЦСМ Омская область |
599 | 4039 |
|
ФБУ Томский ЦСМ Томская область |
9546 | 4039 |
Программное обеспечение
Программное обеспечение (ПО) служит для обработки, визуализации данных и архивирования информации. ПО реализовано аппаратно и не является метрологически значимым. ПО управляет настройками интерфейса и предназначено исключительно для удобства работы с виброанализатором.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
VC 1000 |
PI-Mbus-300 |
Не ниже CI 2.8.2. SM 6.9.3. |
- |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброанализатора и процессом измерений.
Метрологически значимая часть программного обеспечения является неизменной. Средства для внесения изменений в программное обеспечение виброанализатора пользователю не предоставляются.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус виброанализатора способом машинной печати и на титульный лист формуляра типографским способом или методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в паспорте на виброанализатор.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброанализатору VIBROCONTROL 1000ГОСТ ИСО 10816-1-97 «Вибрация. Контроль вибрационного состояния машин по измерениям вибрации на невращающихся частях. Общее руководство».
Техническая документация фирмы-изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия продукции и иных объектов обязательным метрологическим требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется по документу МП 54237-13 «Виброанализатор VIBROCONTROL 1000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС » в 2013 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (г/р № 45344-10), мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Изготовитель
Фирма «Bruel & Kj sr Vibro GmbH», ГерманияАдрес: 64293 Darmstadt, Leydheckerstrasse 10, Германия
Тел. (факс) +49 6151 428 0, +49 6151 428 1000
E-mail: info@bkyibro.com
Web: www. bkvibro. com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»Принцип действия виброанализатора VIBROCONTROL 1000 основан на преобразовании электрического сигнала от вибропреобразователя в цифровую форму, его фильтрации, интегрирования, вычисления и отображения среднеквадратического значения виброскорости.
В виброанализаторе VIBROCONTROL 1000 предусмотрено использование нескольких порогов срабатывания, которые служат для сигнализации превышения предельных значений измеряемой виброскорости. Для каждого порога предусмотрена установка задержки срабатывания для предотвращения сообщения об ошибках при кратковременном выходе за пределы установленных значений.
Виброанализатор представляет собой электронное устройство с одним измерительными каналом и двумя аналоговыми выходами: выход с нормированным значением напряжения и выход с нормированным значением тока.
Виброанализатор предназначен для работы с преобразователями виброскорости серии VS.
Корпус виброанализатора изготовлен из литого алюминия. Все присоединения производятся через винтовые зажимы, расположенные на передней торцевой панели приборов.

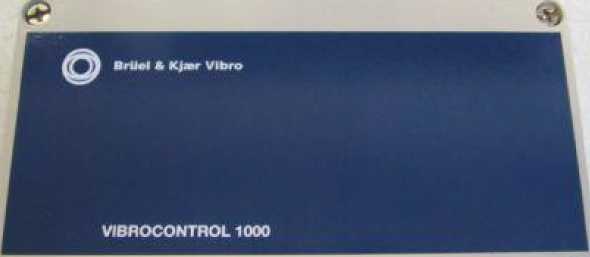

Внешний вид виброанализатора VIBROCONTROL 1000 приведен на рисунке 1.
Рисунок 1
Лист № 2 Всего листов 3
Виброанализатор VIBROCONTROL 1000 (зав. № 00005052) 1 шт.
Паспорт 1 экз.
Методика поверки 1 экз.
Лист № 3 Всего листов 3
|
Диапазоны измерения виброскорости (СКЗ), мм/с |
От 0 до 100 включ. |
|
Диапазон частот, Гц |
От 15 до 1000 включ. |
|
Диапазон выходного напряжения, В |
От 0 до 10 включ. |
|
Диапазон выходного тока (в зависимости от положения переключателя), мА |
От 0 до 20 включ. От 4 до 20 включ. |
|
Допускаемая относительная погрешность при измерении виброскорости на базовой частоте, %, не более |
5 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброскорости, %, не более |
5 |
|
Условия эксплуатации: диапазон рабочих температур, °С |
От 0 до 65 включ. |
|
Габаритные размеры (длина х ширина х высота), мм |
220x120x90 |
|
Масса, кг, не более |
2 |
