Преобразователи представляют собой виброизмерительный канал, в состав которого входят: бесконтактный вихретоковый датчик серии SD-ххх или SDH-ххх, преобразователь вихретокового сигнала (осциллятор) OD-ххх и соединительный кабель.

Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения зазора и его изменения, пропорционального виброперемещению.

Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).

Датчик SD-164 имеет боковой разъем для кабеля.

Питание осциллятора осуществляется постоянным напряжением минус 24 В (от минус 18 до минус 26 В).

Датчики SD-051, SD-052, SD-053 и SD-054 работают совместно с осцилляторами OD-051 и OD-053. Датчики SD-081, SD-083 и SD-084 работают совместно с осцилляторами OD-081 и OD-083. Датчики SD-161 и SD-164 работают совместно с осциллятором OD-162. Датчик SDH-151 работает совместно с осциллятором OD-151.

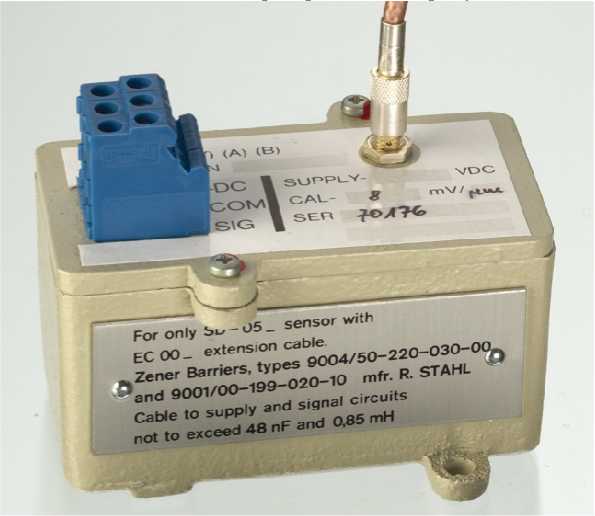

Внешний вид осциллятора приведен на рисунке 1.

"^7_УЪМ-О5_ sensor with

ЕС ОО_ ^'^^04^0-220-030-00

Г⁴

1ос %

1оОЬЛ1 lee. 1

Рисунок 1 - Осциллятор OD-ххх

Внешний вид датчиков приведен на рисунке 2.

SD 051

SD 052, SD 053                SD 054

Рисунок 2 - Датчики SD-051, SD-052, SD-053 и SD-054

Преобразователь вихретоковый серии SD-xxx/OD-xxx и SDH-xxx/OD-xxx 1 шт.

Сертификат калибровки                                              1 экз.

Датчики SD-051, SD-052, SD-053 и SD-054 совместно с осцилляторами OD-051 и OD-053

Диапазон рабочих частот, Гц

Отклонение коэффициента преобразования от номинального значения, %, не более

Нелинейность амплитудной характеристики, %, не более Неравномерность амплитудно-частотной характеристики, дБ, не более Отклонение коэффициента преобразования от номинального значения в рабочем диапазоне температур, %, не более

Нелинейность амплитудной характеристики в рабочем диапазоне температур, %, не более

Условия эксплуатации:

диапазон температур, °С: датчика

осциллятора

Габаритные размеры датчиков (диаметр х длина), мм:

SD-051

SD-052

SD-053

SD-054

Габаритные размеры осциллятора (длина х высота х ширина), мм

Масса, г, не более:

датчика

осциллятора

Датчики SD-081, SD-083 и SD-084 совместно с осцилляторами OD-081 и OD-083 Диапазон измерений виброперемещения, мм                        от 1,2 до 4,7

Номинальный коэффициент преобразования для стали 42CrMo4,

мВ/мкм                                                  4

Диапазон рабочих частот, Гц

Отклонение коэффициента преобразования от номинального значения, %, не более

Нелинейность амплитудной характеристики, %, не более Неравномерность амплитудно-частотной характеристики, дБ, не более Отклонение коэффициента преобразования от номинального значения в рабочем диапазоне температур, %, не более

Нелинейность амплитудной характеристики в рабочем диапазоне температур, %, не более

Условия эксплуатации: диапазон температур, °С:

датчика осциллятора

Габаритные размеры датчиков (диаметр х длина), мм                 диаметр 16 х (от 65 до 255)

Габаритные размеры осциллятора (длина х высота х ширина), мм     65 х 61 х 85

Масса, г, не более: датчика                                                            580

осциллятора                                                     300
