Принцип действия состоит в измерении величины вертикального перемещения подвижного измерительного наконечника при измерении толщины листовых материалов, помещенных между подвижным измерительным стержнем и неподвижным измерительным наконечником. Величину перемещения считывают на отсчетном устройстве. Для отвода измерительного стержня имеется арретир.

Толщиномеры состоят из корпуса, неподвижного плоского измерительного наконечника, подвижного плоского измерительного стержня, отсчетного устройства и арретира для толщиномеров с нормированным измерительным усилием.

Толщиномеры моделей 2361, 2363, 2364, 2365, 2366, 2367, 2862, 2863, 2866, 2875 имеют аналоговое отсчетное устройство, моделей 2860, 2871, 2872, 2873, 2876, 2877 -цифровое отсчетное устройство.

Толщиномеры изготавливаются следующих моделей:

• - 2361, исполнение 2361-10;

• - 2363, исполнение 2363-10;

• - 2364, исполнений 2364-10, 2364-10В, 2364-1;

• - 2365, исполнений 2365-10, 2365-20; 2365-10В; 2365-20В;

• - 2366, исполнений 2366-30, 2366-30В;

• - 2367, исполнение 2367-10А;

• - 2860, исполнение 2860-25;

• - 2862, исполнений 2862-101, 2862-102;

• - 2863, исполнение 2863-10;

• - 2866, исполнение 2866-10;

• - 2871, исполнений 2871-10, 2871-101;

• - 2872, исполнение 2872-10;

• - 2873, исполнение 2873-10;

• - 2875, исполнений 2875-30, 2875-50;

• - 2876, исполнение 2876-10;

• - 2877, исполнений 2877-4, 2877-10.

Толщиномеры отличаются между собой общим видом, метрологическими и техническими характеристиками.

Логотип                 ? наносится на паспорт толщиномеров типографским

методом, на лицевую поверхность циферблата или корпуса отсчетного устройства краской или лазерной маркировкой.

Общий вид толщиномеров указан на рисунках 1 - 16.

Варианты исполнений измерительных наконечников толщиномеров моделей 2364, 2366, 2365 указаны на рисунке 17.

Заводской номер наносится на боковую или заднюю поверхность отсчетного устройства (для толщиномеров моделей 2361, 2363 заводской номер наносится с оборотной стороны корпуса толщиномера) краской или лазерной маркировкой в формате цифрового или буквенно-цифрового обозначения.

Модель толщиномеров указана на лицевой или задней поверхности отсчетного устройства, в обозначении исполнения значимыми считать первые четыре цифры до знака «дефис».

Пломбирование толщиномеров от несанкционированного доступа не предусмотрено. Возможность нанесения знака поверки на средство измерений отсутствует.

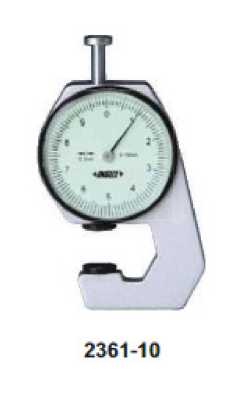

Рисунок 1 - Общий вид толщиномеров модели 2361, исполнения 2361-10

2363-10

Рисунок 2 - Общий вид толщиномеров модели 2363, исполнения 2363-10

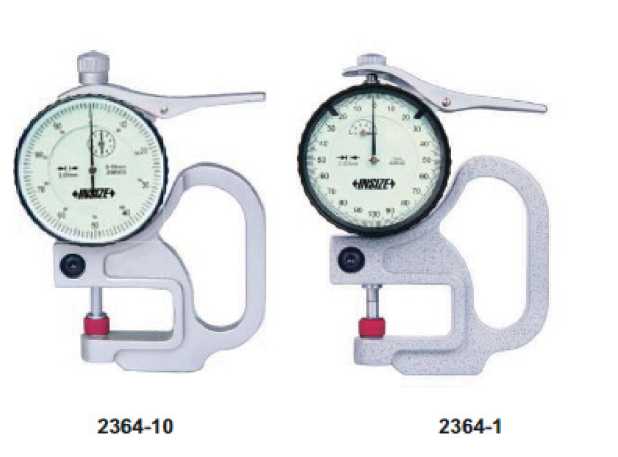

Рисунок 3 - Общий вид толщиномеров модели 2364, исполнений 2364-10 и 2364-1

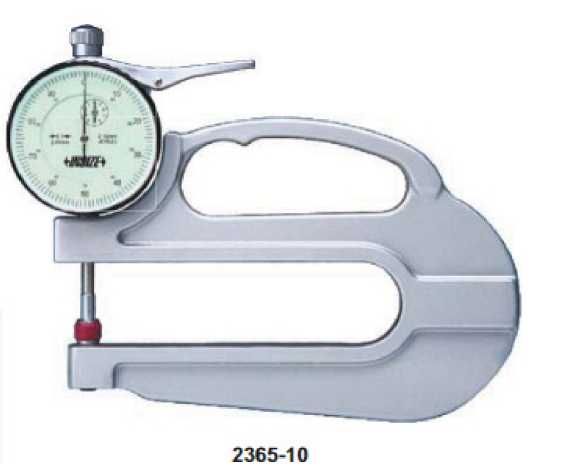

Рисунок 4 - Общий вид толщиномеров модели 2365, исполнения 2365-10

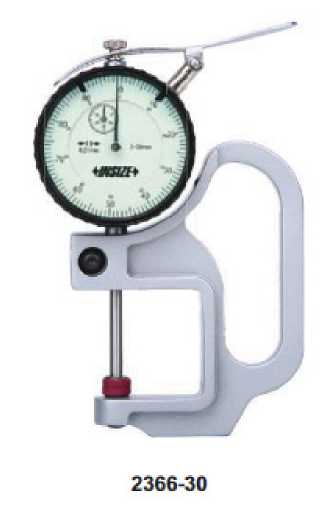

Рисунок 5 - Общий вид толщиномеров модели 2366, исполнения 2366-30

2367-1ОА

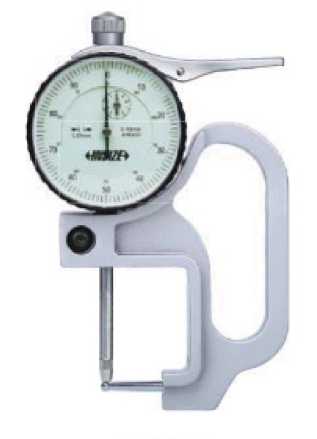

Рисунок 6 - Общий вид толщиномеров модели 2367, исполнения 2367-10А

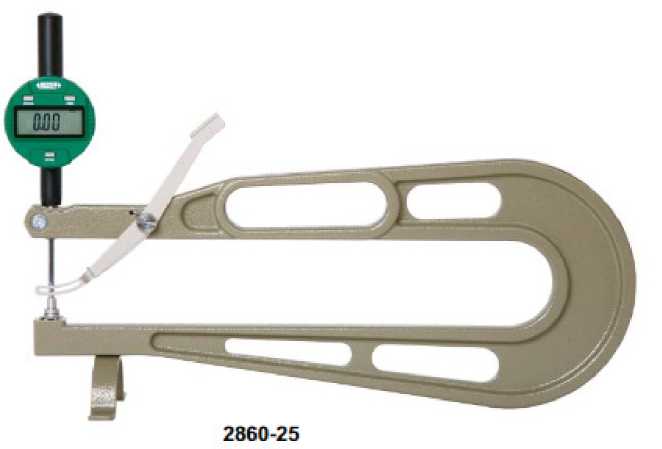

Рисунок 7 - Общий вид толщиномеров модели 2860, исполнения 2860-25

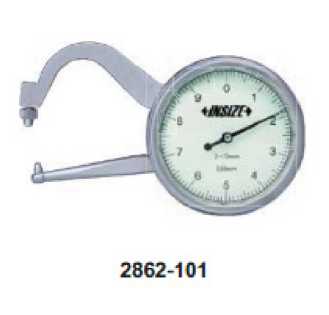

Рисунок 8 - Общий вид толщиномеров модели 2862, исполнения 2862-101

2863-10

Рисунок 9 - Общий вид толщиномеров модели 2863, исполнения 2863-10

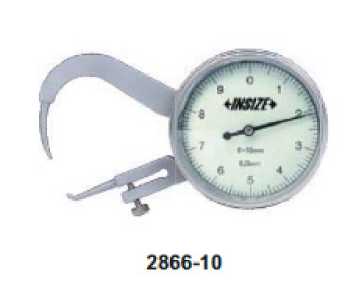

Рисунок 10 - Общий вид толщиномеров модели 2866, исполнения 2866-10

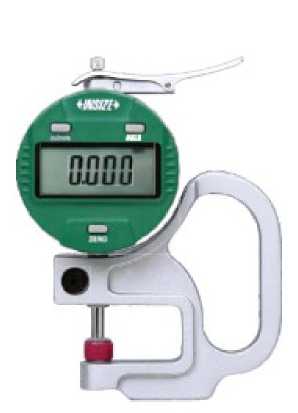

Рисунок 11 - Общий вид толщиномеров модели 2871, исполнения 2871-101

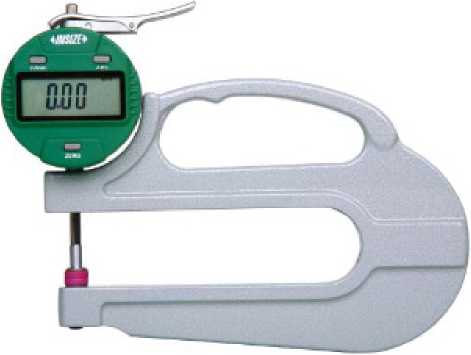

2872-10

Рисунок 12 - Общий вид толщиномеров модели 2872, исполнения 2872-10

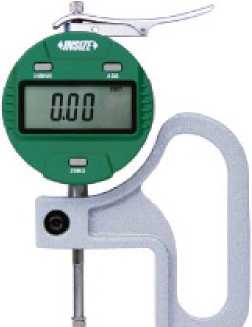

2873-10

Рисунок 13 - Общий вид толщиномеров модели 2873, исполнения 2873-10

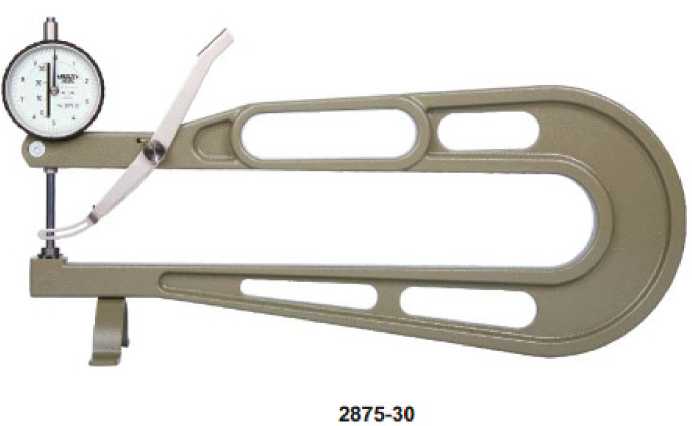

Рисунок 14 - Общий вид толщиномеров модели 2875, исполнения 2875-30

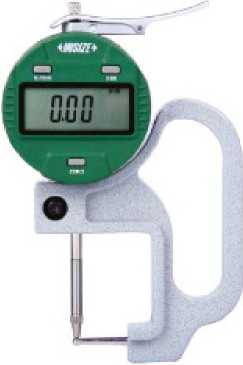

2676-10

Рисунок 15 - Общий вид толщиномеров модели 2876, исполнения 2876-10

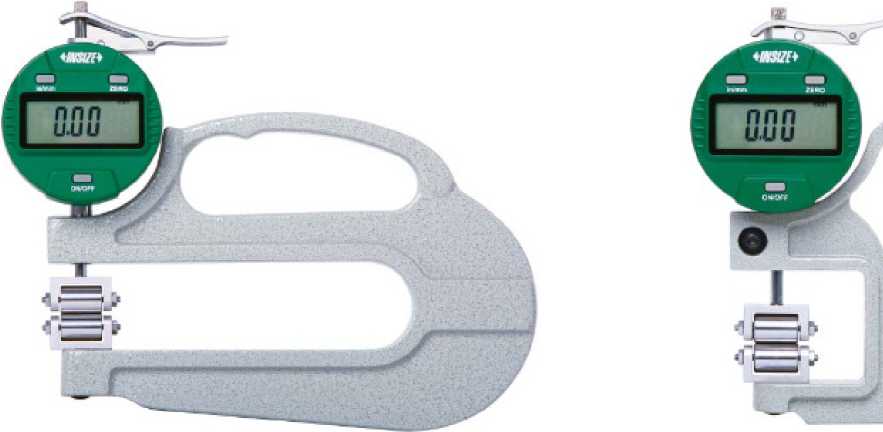

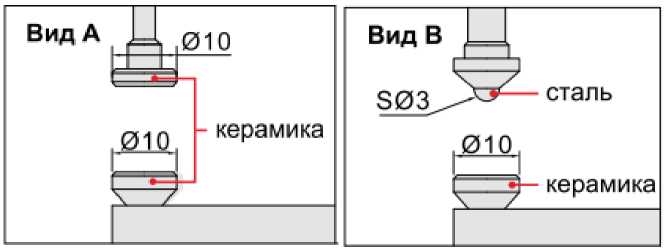

Рисунок 17 - Варианты исполнений измерительных наконечников толщиномеров моделей 2364, 2366, 2365

Лист № 9 Всего листов 11

Таблица 3 -

Таблица 1 -

Таблица 2 - Условия эксплуатации и средний срок службы
