Номер по Госреестру СИ: 92172-24
92172-24 Угольники поверочные 90°
(INSIZE)
Назначение средства измерений:
Угольники поверочные 90° INSIZE (далее по тексту - угольники) предназначены для измерений отклонений от перпендикулярности рабочих поверхностей средств измерений.
Внешний вид.
Угольники поверочные 90°
Рисунок № 1
Внешний вид.
Угольники поверочные 90°
Рисунок № 2
Внешний вид.
Угольники поверочные 90°
Рисунок № 3
Внешний вид.
Угольники поверочные 90°
Рисунок № 4
Внешний вид.
Угольники поверочные 90°
Рисунок № 5
Внешний вид.
Угольники поверочные 90°
Рисунок № 6
Внешний вид.
Угольники поверочные 90°
Рисунок № 7
Внешний вид.
Угольники поверочные 90°
Рисунок № 8
Внешний вид.
Угольники поверочные 90°
Рисунок № 9
Внешний вид.
Угольники поверочные 90°
Рисунок № 10
Общие сведения
Дата публикации - 27.05.2024
Срок свидетельства - 24.05.2029
Номер записи - 194033
ID в реестре СИ - 1416523
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
4791-200, 4791-150, 4791-1002, 4790-1000, 4790-075, 4790-0300, 4790-0150, 4790-0100, 4790, 4711-400, 4707-900, 4707-600, 4707-500, 4707-400, 4707-250, 4707-150, 4707-1000, 4144-315, 4141-630, 4141-400,
Производитель
Изготовитель - INSIZE Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 219
Выдано извещений - 6
Кол-во периодических поверок - 70
Кол-во средств измерений - 43
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1269 от 2024.05.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Угольники поверочные 90° (INSIZE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений INSIZE Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69403-17 23.11.2027 |
Индикаторы рычажно-зубчатые торговой марки "INSIZE", INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
86517-22 26.08.2027 |
Толщиномеры, Обозначение отсутствует INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89153-23 29.05.2028 |
Нутромеры микрометрические, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89156-23 29.05.2028 |
Нутромеры микрометрические двухточечные, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92172-24 24.05.2029 |
Угольники поверочные 90°, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93270-24 20.09.2029 |
Линейки поверочные, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93825-24 15.11.2029 |
Глубиномеры индикаторные INSIZE, Обозначение отсутствует INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93906-24 27.11.2029 |
Проволочки и ролики, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94898-25 14.03.2030 |
Угломеры, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94933-25 18.03.2030 |
Микрометры гладкие повышенной точности, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Кто поверяет Угольники поверочные 90° (INSIZE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 20 | 10 | 0 | 20 | 0 | 20 | 0 | 20 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 27 | 27 | 27 | 0 | 6 | 27 | 27 | 0 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 7 | 5 | 7 | 0 | 0 | 7 | 7 | 0 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 5 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 32 | 20 | 26 | 6 | 0 | 32 | 26 | 6 | ||
| ООО РМЦ "ТМЗ" (RA.RU.314076) | 8 | 8 | 8 | 0 | 0 | 8 | 8 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 70 | 65 | 63 | 7 | 0 | 70 | 63 | 7 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 14 | 9 | 13 | 1 | 0 | 14 | 13 | 1 | ||
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 6 | 1 | 5 | 0 | 6 | 1 | 5 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 2 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ЗИД" (0405) | 10 | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "ПЕТЕРБУРГСКИЙ ТРАКТОРНЫЙ ЗАВОД"(АО "ПЕТЕРБУРГСКИЙ ТРАКТОРНЫЙ ЗАВОД") | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Угольники поверочные 90° (INSIZE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Принцип работы и техническое обслуживание» паспорта угольников.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия INSIZE CO., LTD «Угольники поверочные 90° INSIZE».
ПравообладательINSIZE CO., LTD., КНР
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Е-mail: sales-l@insize.com
Изготовитель
INSIZE CO., LTD., КНРАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Е-mail: sales-l@insize.com
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево,
ул. Кусковская, д. 20А, эт./помещ./ком. MaHcapga/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Правообладатель
INSIZE CO., LTD., КНРАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Е-mail: sales-l@insize.com
Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей детали с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине или при помощи щупа.
Угольники поверочные изготавливаются следующих моделей:
-
- 4790, 4795- лекальные плоские;
-
- 4791, 4796 - слесарные плоские;
-
- 4707, 4711, 4792, 4793 - слесарные с широким основанием.
-
- 4141, 4142, 4144 - с широким основанием из твердокаменных пород.
Товарный знак наносится на нерабочую поверхность угольника
лазерной маркировкой или на информационную табличку краской; и на титульный лист паспорта угольника типографским методом.
Заводской номер в виде цифрового обозначения наносится на нерабочую поверхность угольника лазерной маркировкой или на информационную табличку краской, или лазерной маркировкой в местах, указанных на рисунках 1-4, 8-9, 11, 13.
Модель угольников указана на укладочном ящике (футляре) или нерабочей поверхности угольника, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис».
Пломбирование угольников от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид угольников указан на рисунках 1-12.
Место нанесения заводского номера

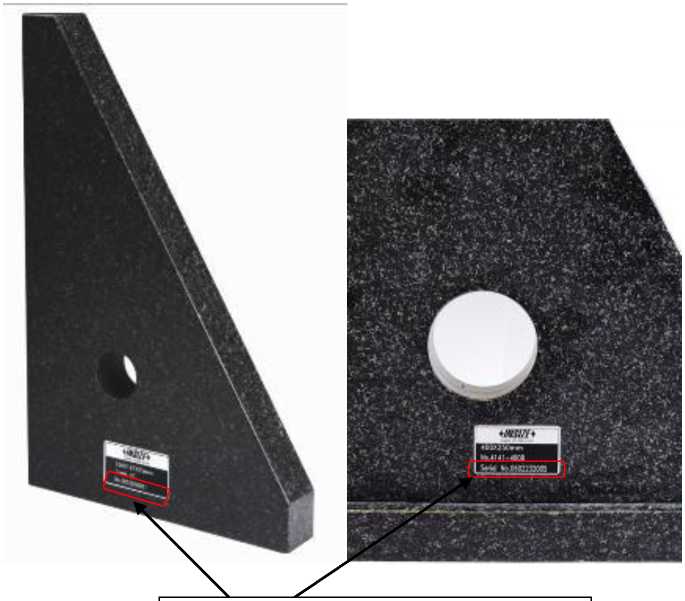

Рисунок 1 - Общий вид угольников модели 4141 с указанием места нанесения заводского номера

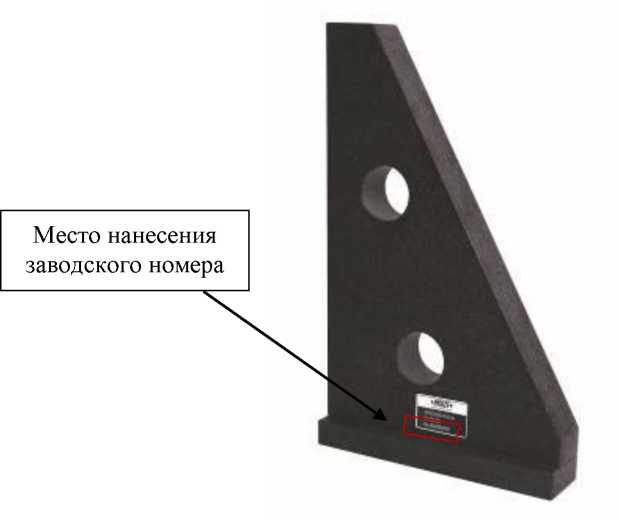

Рисунок 2 - Общий вид угольников модели 4141 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 3 - Общий вид угольников модели 4142 с указанием места нанесения заводского номера
Место нанесения
заводского номера
Рисунок 4 - Общий вид угольников модели 4144 с указанием места нанесения заводского номера

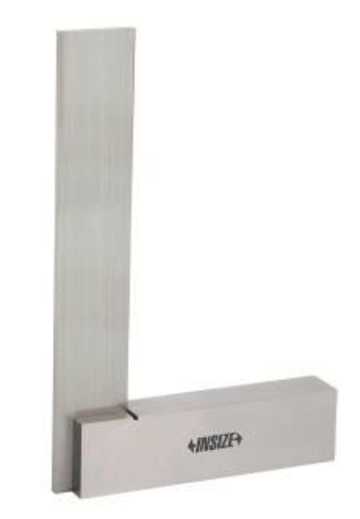

Рисунок 5 - Общий вид угольников модели 4707

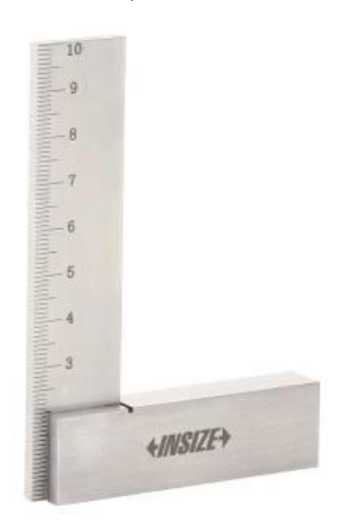

Рисунок 6 - Общий вид угольников модели 4711

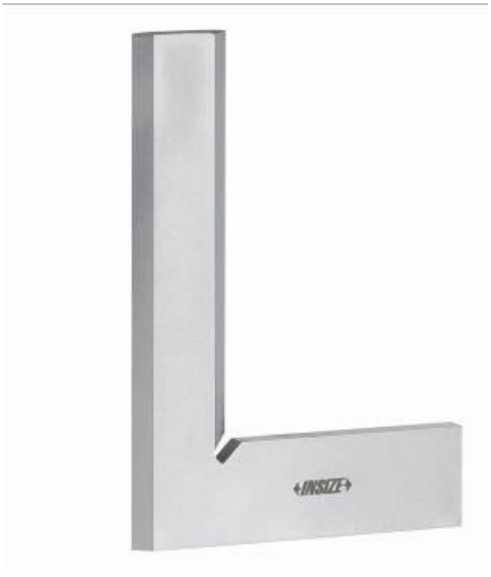

Рисунок 7 - Общий вид угольников модели 4790
Место нанесения
заводского номера

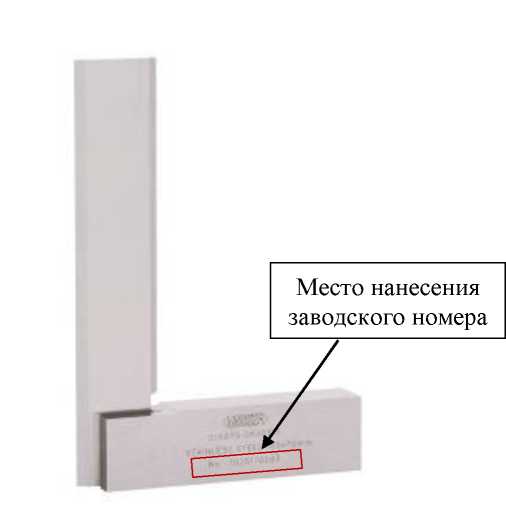

Рисунок 8 - Общий вид угольников модели 4791 с указанием места нанесения заводского номера

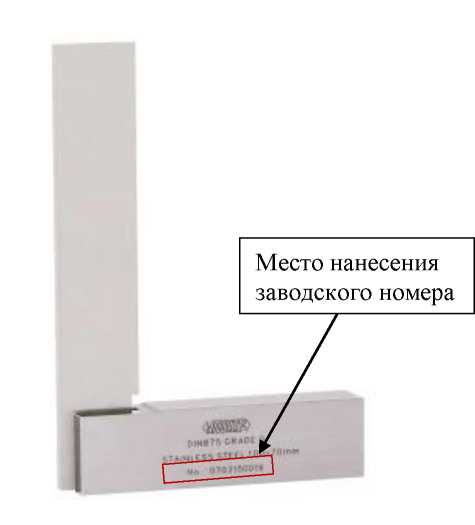

Рисунок 9 - Общий вид угольников модели 4792 с указанием места нанесения заводского номера

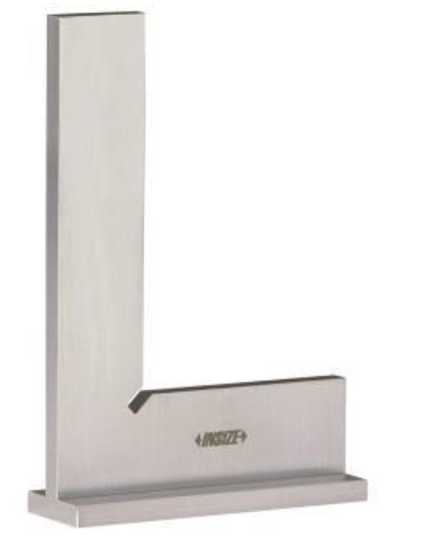

Рисунок 10 - Общий вид угольников модели 4793
Рисунок 11 - Общий вид угольников модели 4795

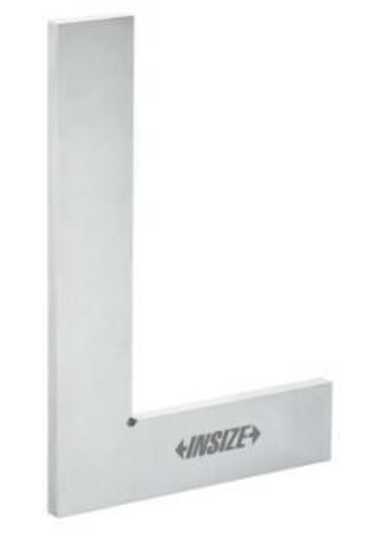

Рисунок 12 - Общий вид угольников модели 4796

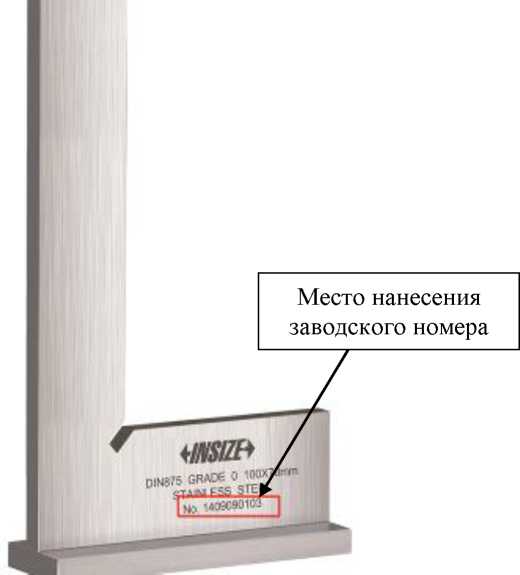

Рисунок 13 - Место нанесения заводского номера на угольниках моделей 4707, 4711, 4790, 4793, 4796
Таблица 1 - угольников моделей 4141, 4142,
4144
|
Характеристики |
Модификация | ||||
|
4141-400 |
4141-630 |
4141-400В |
4144-315 |
4142-200 | |
|
Длина измерительных поверхностей, мм |
400 |
630 |
400 |
315 |
200 |
|
Длина опорных поверхностей, мм |
250 |
400 |
250 |
315 |
200 |
|
Отклонение от прямолинейности измерительных поверхностей, мкм |
1,5 |
2,0 |
1,5 |
1,1 |
4,5 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
3,0 |
4,0 |
3,0 |
2,6 |
6,0 |
|
Масса (с футляром), кг, не более |
8,679 |
51,000 |
8,679 |
12,095 |
21,520 |
|
Габаритные размеры (ДхШхВ), мм, не более |
430x280x80 |
800x580x3 10 |
430x280x80 |
335x335x6 5 |
265x265x2 55 |
|
Характеристики |
Модификация | ||||
|
4792-50 |
4792-75 |
4792-100 |
4792-150 |
4792-200 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
|
Длина опорных поверхностей, мм |
40 |
50 |
70 |
100 |
130 |
|
Класс точности |
0 | ||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
3,0 |
3,0 |
3,0 |
4,0 |
4,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
2,0 |
2,0 |
2,0 |
4,0 |
4,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
4,0 |
6,0 |
6,0 |
8,0 |
8,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
6,0 |
7,0 |
7,0 |
8,0 |
9,0 |
|
Масса (с футляром), кг, не более |
0,67 |
0,207 |
0,291 |
0,568 |
1,029 |
|
Габаритные размеры (ДхШхВ), мм, не более |
75x80x17 |
321x119x 25 |
321x119x2 5 |
226x128x 43 |
307x177x4 4 |
|
Характеристики |
Модификация | ||||||
|
4790-050 |
4790-075 |
4790-0100 |
4790-0150 |
4790-0200 |
4790-0250 |
4790-0300 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
|
Длина опорных поверхностей, мм |
40 |
50 |
70 |
100 |
130 |
165 |
200 |
|
Класс точности |
00 | ||||||
|
Отклонение от прямолинейности измерительных поверхностей, мкм |
2,0 |
2,0 |
2,0 |
3,0 |
3,0 |
3,0 |
3,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
1,0 |
1,0 |
1,0 |
2,0 |
2,0 |
2,0 |
2,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
2,0 |
3,0 |
3,0 |
4,0 |
4,0 |
4,0 |
6,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
2,5 |
2,8 |
3,0 |
3,5 |
4,0 |
4,5 |
5,0 |
|
Масса (с футляром), кг, не более |
0,061 |
0,185 |
0,242 |
0,576 |
0,969 |
1,316 |
1,552 |
|
Габаритные размеры (ДхШхВ), мм, не более |
78x78x30 |
161x94x32 |
161x94x32 |
226x128x43 |
307x177x44 |
338x201x44 |
330x225x35 |
|
Характеристики |
Модификация | ||||||
|
4790-500 |
4790-750 |
4790-1000 |
4790-1500 |
4790-2000 |
4790-2500 |
4790-3000 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
|
Длина опорных поверхностей, мм |
40 |
50 |
70 |
100 |
130 |
165 |
200 |
|
Класс точности |
0 | ||||||
|
Отклонение от прямолинейности измерительных поверхностей, мкм |
3,0 |
3,0 |
3,0 |
4,0 |
4,0 |
5,0 |
5,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
2,0 |
2,0 |
2,0 |
4,0 |
4,0 |
4,0 |
4,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
4,0 |
6,0 |
6,0 |
8,0 |
8,0 |
8,0 |
12,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
6,0 |
7,0 |
7,0 |
8,0 |
9,0 |
10,0 |
11,0 |
|
Масса (с футляром), кг, не более |
0,055 |
0,184 |
0,241 |
0,581 |
0,969 |
1,071 |
1,468 |
|
Габаритные размеры (ДхШхВ), мм, не более |
75x75x17 |
161x94x32 |
161x94x32 |
226x128x43 |
307x177x44 |
280x190x30 |
330x225x32 |
|
Характеристики |
Модификация | ||||||
|
4791-50 |
4791-75 |
4791-100 |
4791-150 |
4791-200 |
4791-250 |
4791-300 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
|
Длина опорных поверхностей, мм |
40 |
50 |
70 |
100 |
130 |
165 |
200 |
|
Класс точности |
0 | ||||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
3,0 |
3,0 |
3,0 |
4,0 |
4,0 |
5,0 |
5,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
2,0 |
2,0 |
2,0 |
2,0 |
4,0 |
4,0 |
4,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
4,0 |
6,0 |
6,0 |
8,0 |
8,0 |
8,0 |
12,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
6,0 |
7,0 |
7,0 |
8,0 |
9,0 |
10,0 |
11,0 |
|
Масса (с футляром), кг, не более |
0,060 |
0,191 |
0,256 |
0,601 |
1,014 |
1,375 |
1,568 |
|
Габаритные размеры (ДхШхВ), мм, не более |
75x75x17 |
161x94x32 |
161x94x32 |
226x128x43 |
307x177x44 |
338x201x44 |
330x225x32 |
|
Характеристики |
Модификация | ||||||
|
4791-501 |
4791-751 |
4791-1001 |
4791-1501 |
4791-2001 |
4791-2501 |
4791-3001 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
|
Длина опорных поверхностей, мм |
40 |
50 |
70 |
100 |
130 |
165 |
200 |
|
Класс точности |
1 | ||||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
5,0 |
6,0 |
6,0 |
7,0 |
8,0 |
9,0 |
10,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
6,5 |
7,0 |
8,0 |
9,0 |
10,0 |
8,0 |
8,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
8,0 |
12,0 |
12,0 |
16,0 |
16,0 |
16,0 |
24,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
13,0 |
14,0 |
15,0 |
18,0 |
20,0 |
23,0 |
25,0 |
|
Масса (с футляром), кг, не более |
0,060 |
0,191 |
0,256 |
0,601 |
1,013 |
1,000 |
1,300 |
|
Габаритные размеры (ДхШхВ), мм, не более |
75x75x17 |
161x94x32 |
161x94x32 |
226x128x43 |
307x177x44 |
340x195x43 |
438x269x57 |
|
Характеристики |
Модификация | ||||||
|
4791-502 |
4791-752 |
4791-1002 |
4791-1502 |
4791-2002 |
4791-2502 |
4791-3002 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
|
Длина опорных поверхностей, мм |
40 |
50 |
70 |
100 |
130 |
165 |
200 |
|
Класс точности |
2 | ||||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
10,0 |
11,0 |
12,0 |
14,0 |
16,0 |
18,0 |
20,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
10,0 |
10,0 |
11,0 |
12,0 |
13,0 |
15,0 |
16,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
25,0 |
28,0 |
30,0 |
35,0 |
40,0 |
45,0 |
50,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
25,0 |
28,0 |
30,0 |
35,0 |
40,0 |
45,0 |
50,0 |
|
Масса (с футляром), кг, не более |
0,300 |
0,400 |
0,500 |
0,600 |
0,800 |
1,000 |
1,300 |
|
Габаритные размеры (ДхШхВ), мм, не более |
67x67x26 |
90x65x35 |
160x93x31, 5 |
168x113x3 1 |
258x183x3 1 |
340x195x4 3 |
438x269x57 |
|
Характеристики |
Модификация | ||||||
|
4793-50 |
4793-75 |
4793-100 |
4793-150 |
4793-200 |
4793-250 |
4793-300 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
|
Длина опорных поверхностей, мм |
40 |
50 |
70 |
100 |
130 |
165 |
200 |
|
Класс точности |
0 | ||||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
3,0 |
3,0 |
3,0 |
4,0 |
4,0 |
5,0 |
5,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
2,0 |
2,0 |
2,0 |
2,0 |
4,0 |
4,0 |
4,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
4,0 |
6,0 |
6,0 |
8,0 |
8,0 |
8,0 |
12,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
6,0 |
7,0 |
7,0 |
8,0 |
9,0 |
10,0 |
11,0 |
|
Масса (с футляром), кг, не более |
0,086 |
0,221 |
0,311 |
0,738 |
1,230 |
1,667 |
2,842 |
|
Габаритные размеры (ДхШхВ), мм, не более |
75x75x30 |
161x94x32 |
161x94x32 |
226x128x43 |
307x177x44 |
338x201x44 |
383x250x35 |
Таблица 9 - угольников модели 4793
|
Характеристики |
Модификация | ||||||
|
4793-501 |
4793-751 |
4793-1001 |
4793-1501 |
4793-2001 |
4793-2501 |
4793-3001 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
|
Длина опорных поверхностей, мм |
40 |
50 |
70 |
100 |
130 |
165 |
200 |
|
Класс точности |
1 | ||||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
5,0 |
6,0 |
6,0 |
7,0 |
8,0 |
9,0 |
10,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
6,5 |
7,0 |
8,0 |
9,0 |
10,0 |
8,0 |
8,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
8,0 |
12,0 |
12,0 |
16,0 |
16,0 |
16,0 |
24,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
13,0 |
14,0 |
15,0 |
18,0 |
20,0 |
23,0 |
25,0 |
|
Масса (с футляром), кг, не более |
0,300 |
0,400 |
0,500 |
0,600 |
0,800 |
1,000 |
1,300 |
|
Габаритные размеры (ДхШхВ), мм, не более |
67x67x26 |
90x65x35 |
160x93x31, 5 |
168x113x31 |
258x183x31 |
340x195x43 |
438x269x57 |
|
Характеристики |
Модификация | ||||||
|
4793-502 |
4793-752 |
4793-1002 |
4793-1502 |
4793-2002 |
4793-2502 |
4793-3002 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
|
Длина опорных поверхностей, мм |
40 |
50 |
70 |
100 |
130 |
165 |
200 |
|
Класс точности |
2 | ||||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
10,0 |
11,0 |
12,0 |
14,0 |
16,0 |
18,0 |
20,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
10,0 |
10,0 |
10,8 |
12,0 |
13,0 |
15,0 |
16,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
25,0 |
28,0 |
30,0 |
35,0 |
40,0 |
45,0 |
50,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
25,0 |
28,0 |
30,0 |
35,0 |
40,0 |
45,0 |
50,0 |
|
Масса (с футляром), кг, не более |
0,300 |
0,400 |
0,500 |
0,600 |
0,800 |
1,000 |
1,300 |
|
Габаритные размеры (ДхШхВ), мм, не более |
67x67x26 |
90x65x35 |
160x93x31, 5 |
168x113x3 1 |
258x183x31 |
340x195x43 |
438x269x57 |
|
Характеристики |
Модификация | ||||||
|
4707-50 |
4707-75 |
4707-100 |
4707-150 |
4707-200 |
4707-250 |
4707-300 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
|
Длина опорных поверхностей, мм |
40 |
50 |
70 |
100 |
130 |
165 |
200 |
|
Класс точности |
2 | ||||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
10,0 |
11,0 |
12,0 |
14,0 |
16,0 |
18,0 |
20,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
13,0 |
14,0 |
15,0 |
18,0 |
20,0 |
23,0 |
25,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
25,0 |
28,0 |
30,0 |
35,0 |
40,0 |
45,0 |
50,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
25,0 |
28,0 |
30,0 |
35,0 |
40,0 |
45,0 |
50,0 |
|
Масса (с футляром), кг, не более |
0,079 |
0,129 |
0,218 |
0,454 |
0,817 |
1,073 |
1,975 |
|
Габаритные размеры (ДхШхВ), мм, не более |
75x80x30 |
105x75x12 |
105x75x12 |
155x105x16 |
255x170x20 |
255x170x20 |
423x265x50 |
|
Характеристики |
Модификация | |||||
|
4707-400 |
4707-500 |
4707-600 |
4707-750 |
4707-900 |
4707-1000 | |
|
Длина измерительных поверхностей, мм |
400 |
500 |
600 |
750 |
900 |
1000 |
|
Длина опорных поверхностей, мм |
250 |
300 |
350 |
400 |
500 |
550 |
|
Класс точности |
2 | |||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
24,0 |
28,0 |
32,0 |
38,0 |
44,0 |
48,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
30,0 |
35,0 |
40,0 |
48,0 |
55,0 |
60,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
60,0 |
70,0 |
80,0 |
95,0 |
110,0 |
120,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
60,0 |
70,0 |
80,0 |
95,0 |
110,0 |
120,0 |
|
Масса (с футляром), кг, не более |
2,712 |
4,724 |
6,261 |
12,695 |
21,798 |
22,237 |
|
Габаритные размеры (ДхШхВ), мм, не более |
440x290x40 |
533x330x40 |
635x390x40 |
785x435x65 |
940x530x70 |
1030x585x60 |
|
Характеристики |
Модификация | ||||||
|
4796-50 |
4796-75 |
4796-100 |
4796-125 |
4796-150 |
4796-200 |
4796-250 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
125 |
150 |
200 |
250 |
|
Длина опорных поверхностей, мм |
30 |
50 |
70 |
80 |
100 |
130 |
165 |
|
Класс точности |
2 | ||||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
10,0 |
11,0 |
12,0 |
13,0 |
14,0 |
16,0 |
18,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
13,0 |
14,0 |
15,0 |
16,0 |
17,0 |
20,0 |
23,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
25,0 |
28,0 |
30,0 |
33,0 |
35,0 |
40,0 |
45,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
25,0 |
28,0 |
30,0 |
33,0 |
35,0 |
40,0 |
45,0 |
|
Масса (с футляром), кг, не более |
0,078 |
0,129 |
0,217 |
0,335 |
0,454 |
0,816 |
1,072 |
|
Габаритные размеры (ДхШхВ), мм, не более |
50х30х3 |
75х50х3 |
100х70х5 |
125х80х5 |
150х100х6 |
200х130х6 |
250х165х6 |
|
Характеристики |
Модификация | ||||
|
4796-300 |
4796-350 |
4796-400 |
4796-450 |
4796-500 | |
|
Длина измерительных поверхностей, мм |
300 |
350 |
400 |
450 |
500 |
|
Длина опорных поверхностей, мм |
200 |
200 |
200 |
250 |
300 |
|
Класс точности |
2 | ||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
20,0 |
22,0 |
24,0 |
26,0 |
28,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
25,0 |
28,0 |
30,0 |
33,0 |
35,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
50,0 |
55,0 |
60,0 |
65,0 |
70,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
50,0 |
55,0 |
60,0 |
65,0 |
70,0 |
|
Масса (с футляром), кг, не более |
1,975 |
2,343 |
2,712 |
3,718 |
4,724 |
|
Габаритные размеры (ДхШхВ), мм, не более |
300х200х6 |
350х200х6 |
400х200х9 |
450х250х9 |
500х300х9 |
Таблица 15 - угольников модели 4795
|
Характеристики |
Модификация | ||||
|
4795-50 |
4795-75 |
4795-100 |
4795-150 |
4795-200 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
|
Длина опорных поверхностей, мм |
40 |
50 |
70 |
100 |
130 |
|
Класс точности |
0 | ||||
|
Отклонение от прямолинейности измерительных поверхностей, мкм |
3,0 |
3,0 |
3,0 |
4,0 |
4,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
2,0 |
2,0 |
2,0 |
4,0 |
4,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
4,0 |
6,0 |
6,0 |
8,0 |
8,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
6,0 |
7,0 |
7,0 |
8,0 |
9,0 |
|
Масса (с футляром), кг, не более |
0,069 |
0,208 |
0,290 |
0,575 |
1,049 |
|
Габаритные размеры (ДхШхВ), мм, не более |
75x75x15 |
161x94x32 |
161x94x32 |
226x128x43 |
307x177x44 |
Таблица 16 - угольников модели 4711
|
Характеристики |
Модификация | |||||
|
4711-50 |
4711-75 |
4711-100 |
4711-150 |
4711-200 |
4711-250 | |
|
Длина измерительных поверхностей, мм |
50 |
75 |
100 |
150 |
200 |
250 |
|
Длина опорных поверхностей, мм |
30 |
50 |
70 |
100 |
130 |
165 |
|
Класс точности |
2 | |||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
10,0 |
11,0 |
12,0 |
14,0 |
16,0 |
18,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
13,0 |
14,0 |
15,0 |
18,0 |
20,0 |
23,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
25,0 |
28,0 |
30,0 |
35,0 |
40,0 |
45,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
25,0 |
28,0 |
30,0 |
35,0 |
40,0 |
45,0 |
|
Масса (с футляром), кг, не более |
0,078 |
0,129 |
0,217 |
0,454 |
0,816 |
1,072 |
|
Габаритные размеры (ДхШхВ), мм, не более |
50х30х9 |
75х50х9 |
100х70х12 |
150х100х 16 |
200х130х 16 |
250х165х 19 |
|
Характеристики |
Модификация | ||||
|
4711-300 |
4711-400 |
4711-500 |
4711-600 |
4711-750 | |
|
Длина измерительных поверхностей, мм |
300 |
400 |
500 |
600 |
750 |
|
Длина опорных поверхностей, мм |
200 |
200 |
300 |
350 |
400 |
|
Класс точности |
2 | ||||
|
Отклонение от плоскостности измерительных поверхностей, мкм |
20,0 |
24,0 |
28,0 |
32,0 |
38,0 |
|
Отклонение от плоскостности опорных поверхностей, мкм |
25,0 |
30,0 |
35,0 |
40,0 |
48,0 |
|
Отклонение от параллельности опорных поверхностей, мкм |
50,0 |
60,0 |
70,0 |
80,0 |
95,0 |
|
Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм |
50,0 |
60,0 |
70,0 |
80,0 |
95,0 |
|
Масса (с футляром), кг, не более |
1,975 |
2,712 |
4,724 |
6,261 |
12,695 |
|
Габаритные размеры (ДхШхВ), мм, не более |
300х200х19 |
400х200х22 |
500х300х25 |
600х350х30 |
750х400х50 |
Таблица 18 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +16,5 до +23,5 80 |
