Принцип действия индикатора состоит в преобразовании малых перемещений измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного устройства.

Индикатор состоит из корпуса со встроенным передаточным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой.

Индикаторы изготавливаются следующих типов:

• - боковые со шкалами, параллельными оси измерительного рычага в среднем положении (моделей 2380 (рис.1), 2381 (рис.1), 2383 (рис.2), 2384 (рис.3), 2391 (рис.5), 2880 (рис.8), 2895 (рис.9), 2896 (рис.10), 2897 (рис.11));

• - боковые со шкалами, перпендикулярными оси измерительного рычага в среднем положении (модели 2898 (рис.12));

• - торцевые со шкалами, перпендикулярными к оси измерительного рычага в среднем положении и к плоскости его поворота (моделей 2398 (рис.6), 2899 (рис.13));

• - со шкалами, расположенными под углом к оси измерительного рычага в среднем положении (моделей 2386 (рис.4), 2399 (рис.7)).

Индикаторы отличаются между собой ценой деления шкалы, длиной измерительного рычага, материалом измерительного наконечника (стальной или рубиновый), диапазоном измерений.

Индикаторы оснащаются зажимным устройством типа «ласточкин хвост».

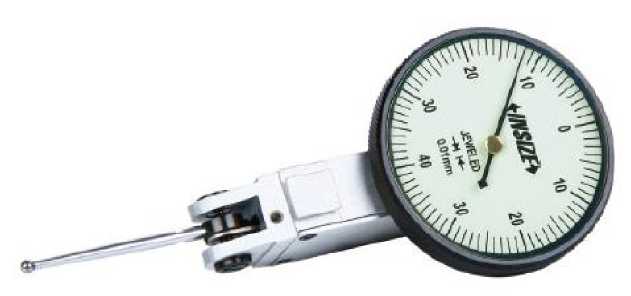

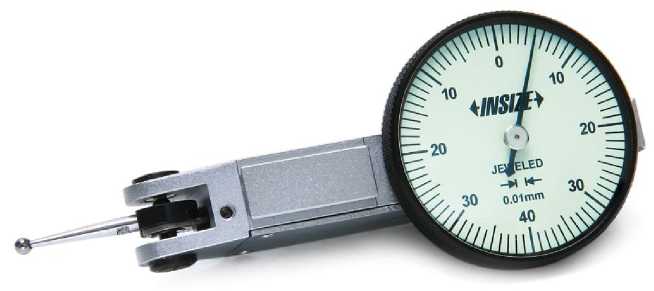

Рисунок 1 - Общий вид индикаторов моделей 2380, 2381

Рисунок 2

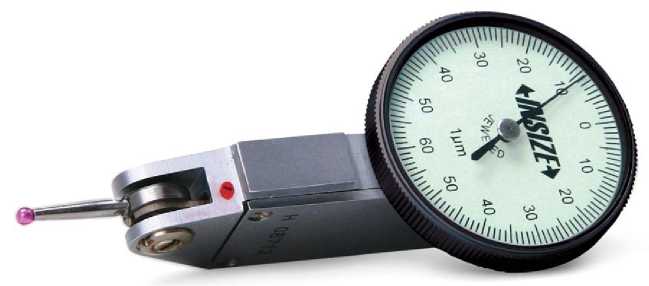

Рисунок 3 - Общий вид индикаторов модели 2384

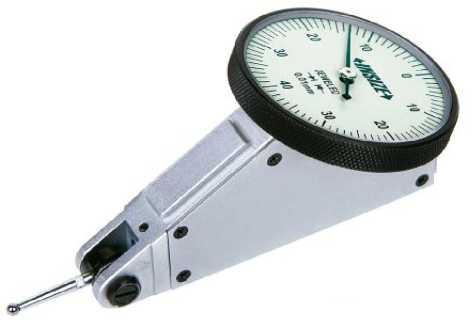

Рисунок 4 - Общий вид индикаторов модели 2386

7

- Общий вид индикаторов модели 2391

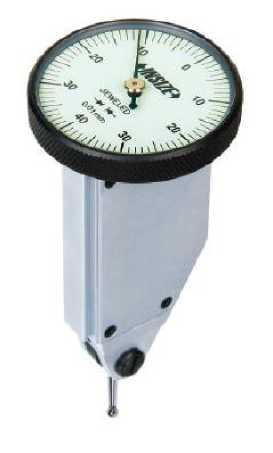

Рисунок 6 - Общий вид индикаторов модели 2398

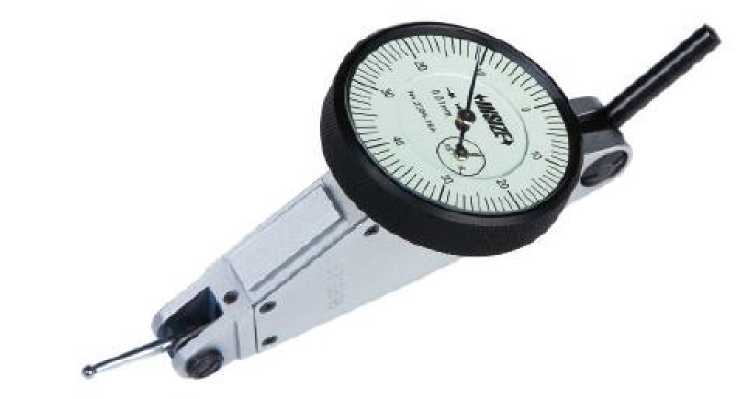

Рисунок 7 - Общий вид индикаторов модели 2399

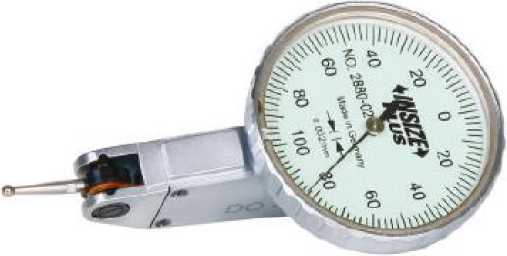

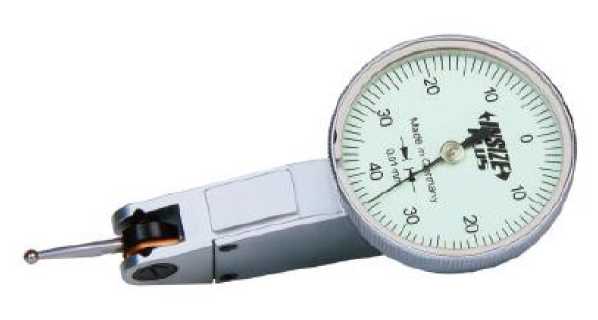

Рисунок 8 - Общий вид индикаторов модели 2880

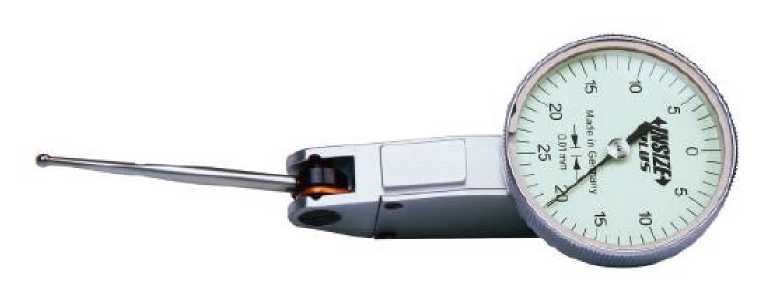

Рисунок 9 - Общий вид индикаторов модели 2895

Рисунок 10 - Общий вид индикаторов модели 2896

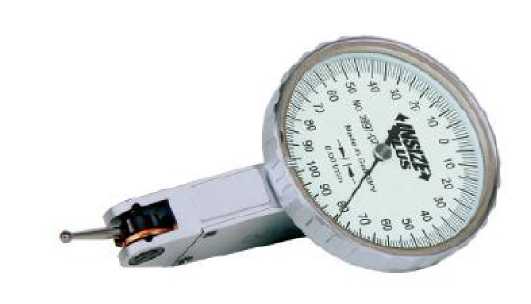

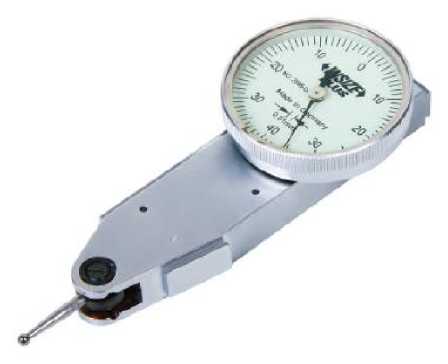

Рисунок 11 - Общий вид индикаторов модели 2897

Рисунок 12 - Общий вид индикаторов модели 2898

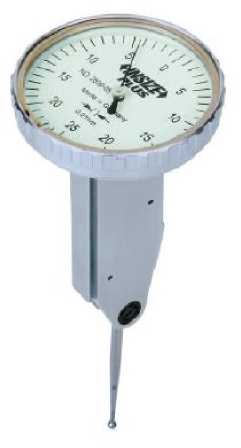

Рисунок 13 - Общий вид индикаторов модели 2899

Таблица 4 - Комплектность средств измерений_______________

Таблица 1 - Основные метрологические характеристики индикаторов рычажно-зубчатых торговой марки «INSIZE» моделей 2380, 2381, 2383, 2386, 2391,2398, 2399, 2895, 2896, 2898, 2899 с ценой деления шкалы 0,01 мм_______________________________________________________________________

Примечания:

* - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.

** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.

Таблица 2 - Основные технические и метрологические характеристики индикаторов рычажно-зубчатых торговой марки «INSIZE» моделей

2380, 2381, 2384, 2880, 2897 с ценой деления шкалы 0,001 и 0,002 мм______________________________________________________________

Примечания:

* - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.

** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.

Таблица 3 - Габаритные размеры и масса индикаторов рычажно-зубчатых торговой марки «INSIZE»
