Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и отсчитывании со шкалы угломера значений измеряемого угла.

Угломеры изготавливаются в следующих моделях:

• - 2171 - для измерений плоских углов, проверки уровня и помощи при разметке. Состоит из линейки с продольным пузырьковым уровнем и встроенным цифровым отсчетным устройством, а также подвижной измерительной линейки из нержавеющей стали;

• - 2174 - для измерений плоских углов, установки горизонтальных и вертикальных углов скоса режущего станка. Состоит из линейки с алюминиевым основанием и подвижной измерительной линейки из нержавеющей стали. В основание встроены цифровое отсчетное устройство и продольный и поперечный пузырьковые уровни;

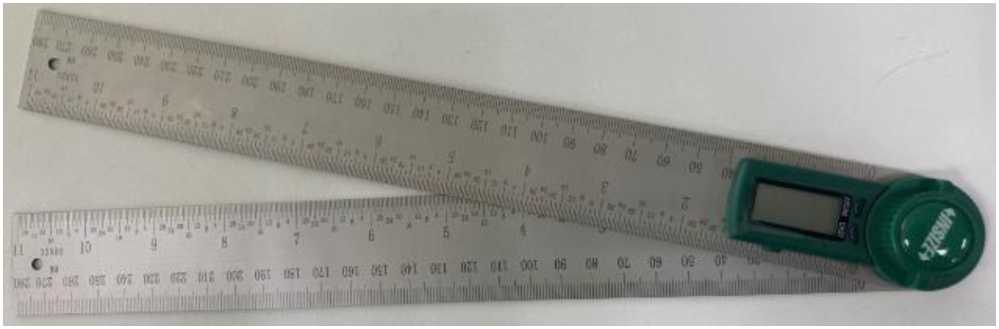

• - 2176 - для измерений углов и рисования вспомогательных линий. Состоит из двух измерительных линеек, в одну из которых встроено цифровое отсчетное устройство;

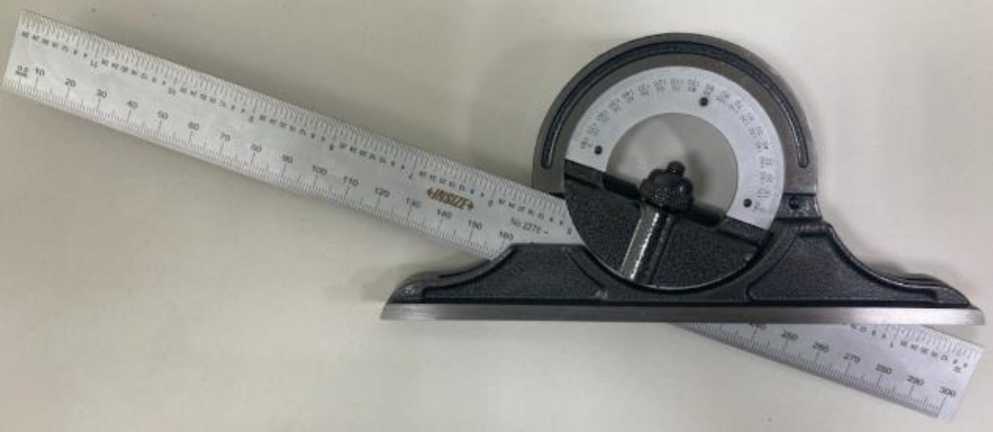

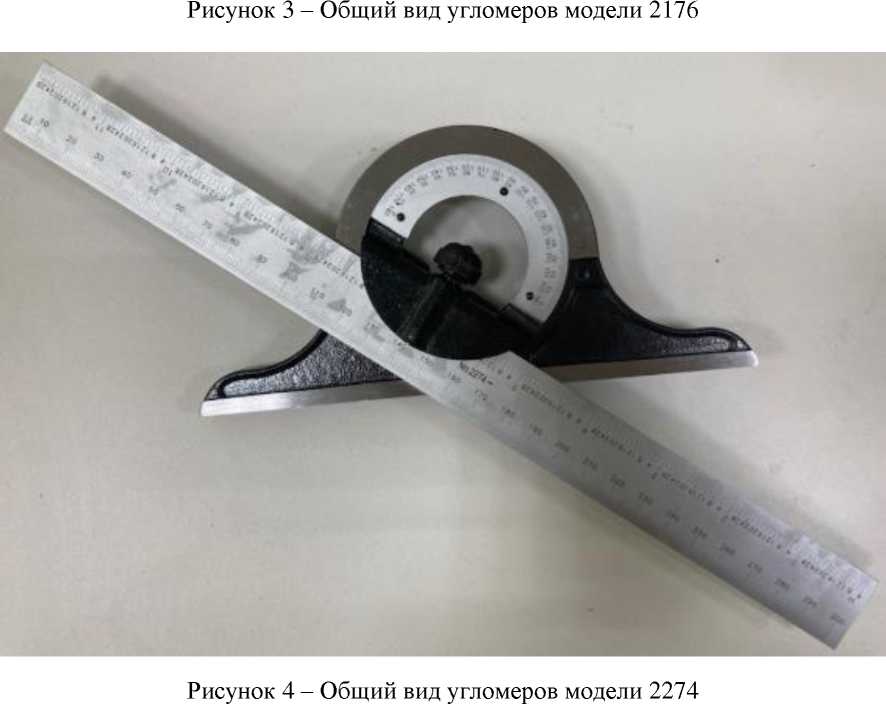

• - 2274, 2278 - для измерений плоских углов, длины и высоты, определения центра круглых заготовок, для разметки. Есть возможность установки лезвия под углом 90° или 45° к краю заготовки. Состоят из диска с нанесенной на нем угловой шкалой, съемных измерительных линеек различных форм (квадратная и центрирующая), стопорного винта; Измерительные линейки модели 2274 имеет возможность вращаться на 360°, модели 2278 -на 180°.

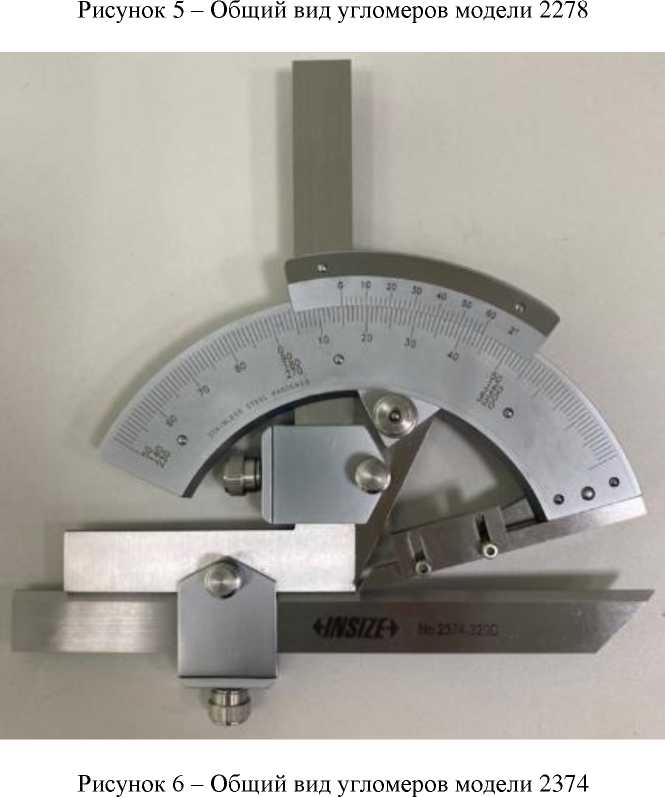

• - 2374 - для измерений наружных и внутренних углов контактным методом. Состоит из полукруглого лимба с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, стопорного винта;

• - 2771 - для измерений наружных и внутренних углов контактным методом. Состоит из диска с цифровым отсчетным устройством, съемных измерительных линеек, стопорного винта;

• - 4778 - для измерений углов и рисования вспомогательных линий. Состоит из полукруглого лимба со встроенным цифровым отсчетным устройством, измерительной линейки и стопорного винта;

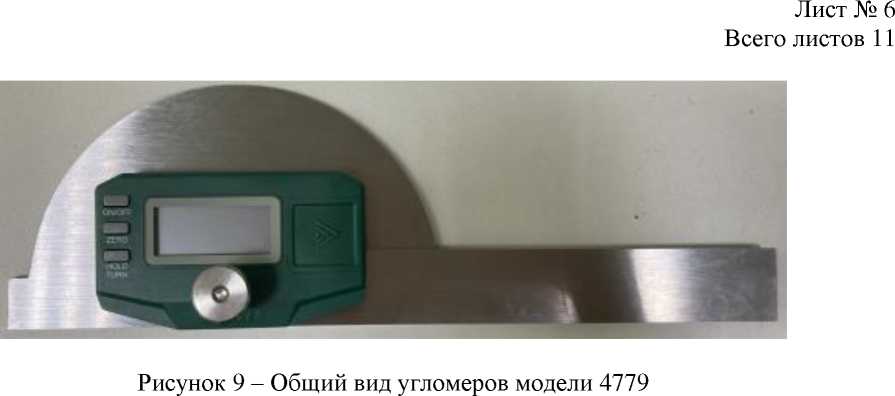

• - 4779 - для измерений углов и рисования вспомогательных линий. Состоит из полукруглого лимба со встроенным цифровым отсчетным устройством, измерительной линейки и стопорного винта;

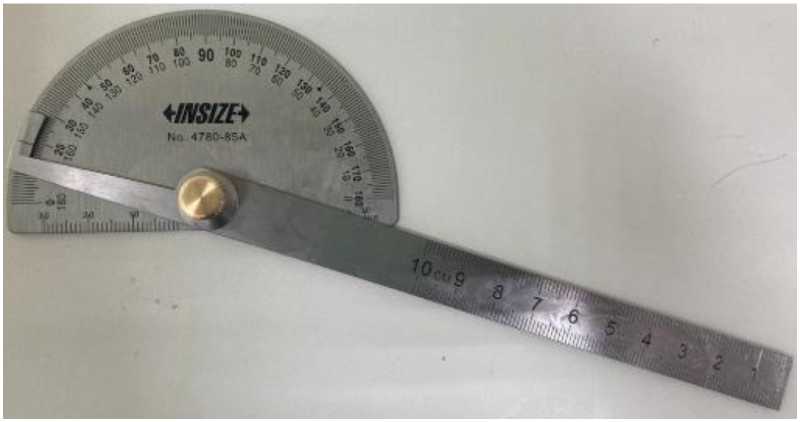

  • - 4780 - для измерений углов и рисования вспомогательных линий. Состоит полукруглого лимба с нанесенной шкалой, измерительной линейки и стопорного винта;

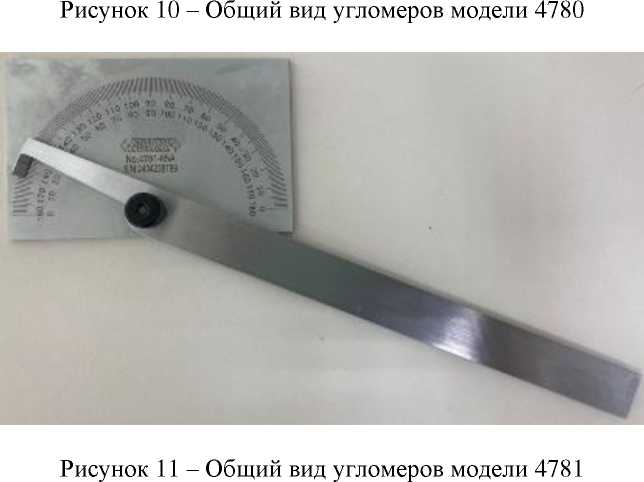

  • - 4781 - для измерений углов и рисования вспомогательных линий. Состоит прямоугольного лимба с нанесенной шкалой, измерительной линейки и стопорного винта;

  Угломеры отличаются между собой внешним видом, метрологическими техническими характеристиками.

  Модель угломеров указана на лицевой или оборотной стороне угломера, а также

  из

  из

на линейке и на футляре, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис».

Товарный знак                наносится на паспорт угломеров типографским

методом, на футляр, угломер или линейку краской, методом отливки или методом лазерной маркировки.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на заднюю или переднюю часть угломера, линейку или заднюю часть основания угломера методом лазерной маркировки в местах, указанных на рисунках 12 - 13.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид угломеров указан на рисунках 1 - 11.

Пломбирование угломеров от несанкционированного доступа не предусмотрено.

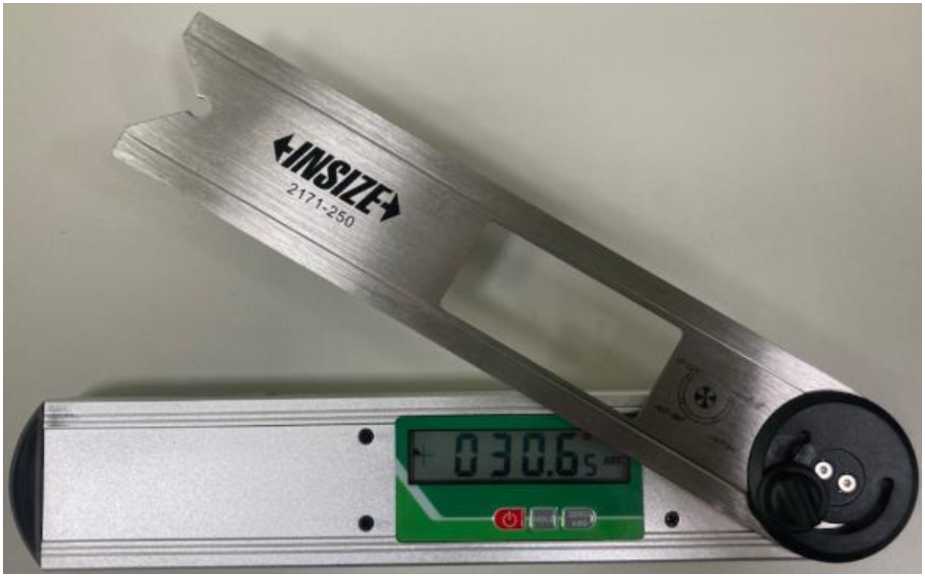

Рисунок 1 - Общий вид угломеров модели 2171

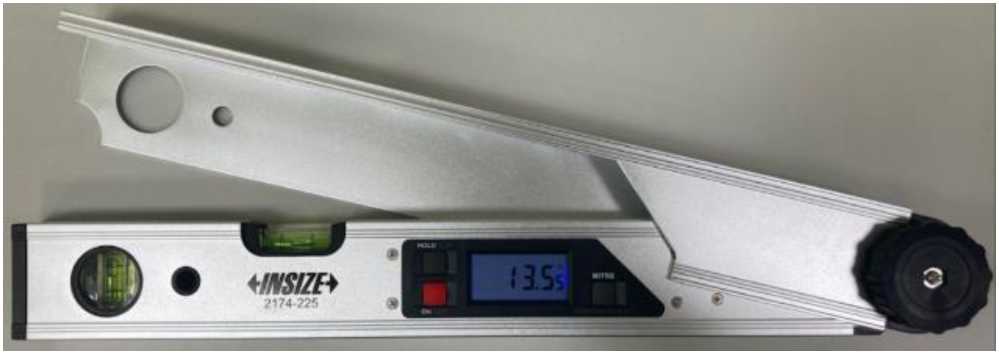

Рисунок 2 - Общий вид угломеров модели 2174

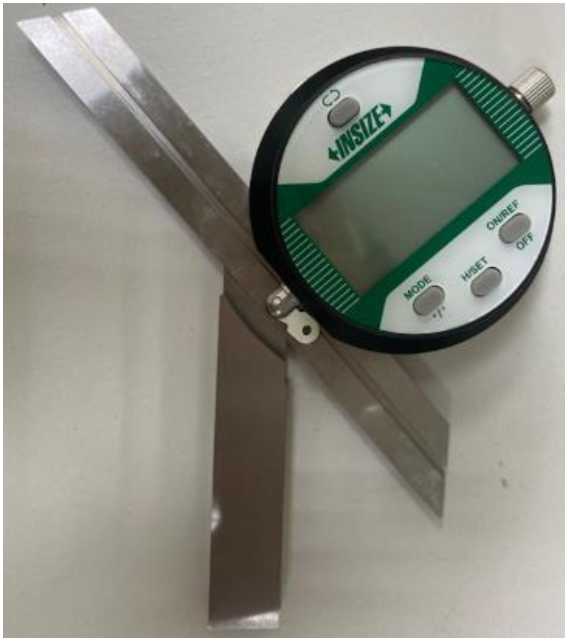

Рисунок 7 - Общий вид угломеров модели 2771

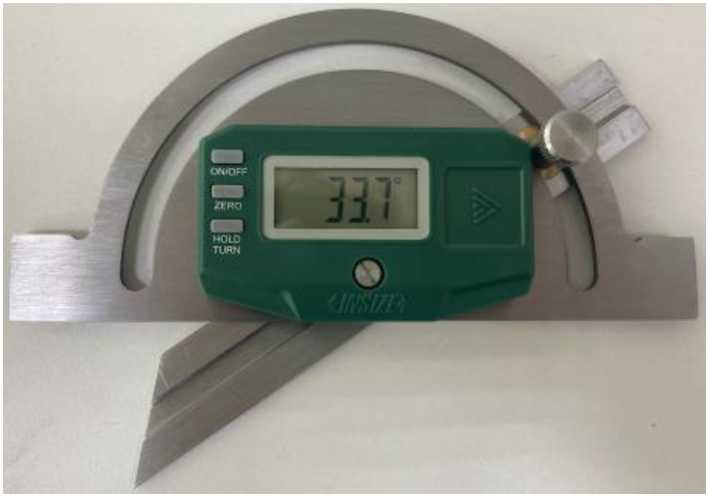

Рисунок 8 - Общий вид угломеров модели 4778

Место

iNiiceaasu

нанесения заводского номера

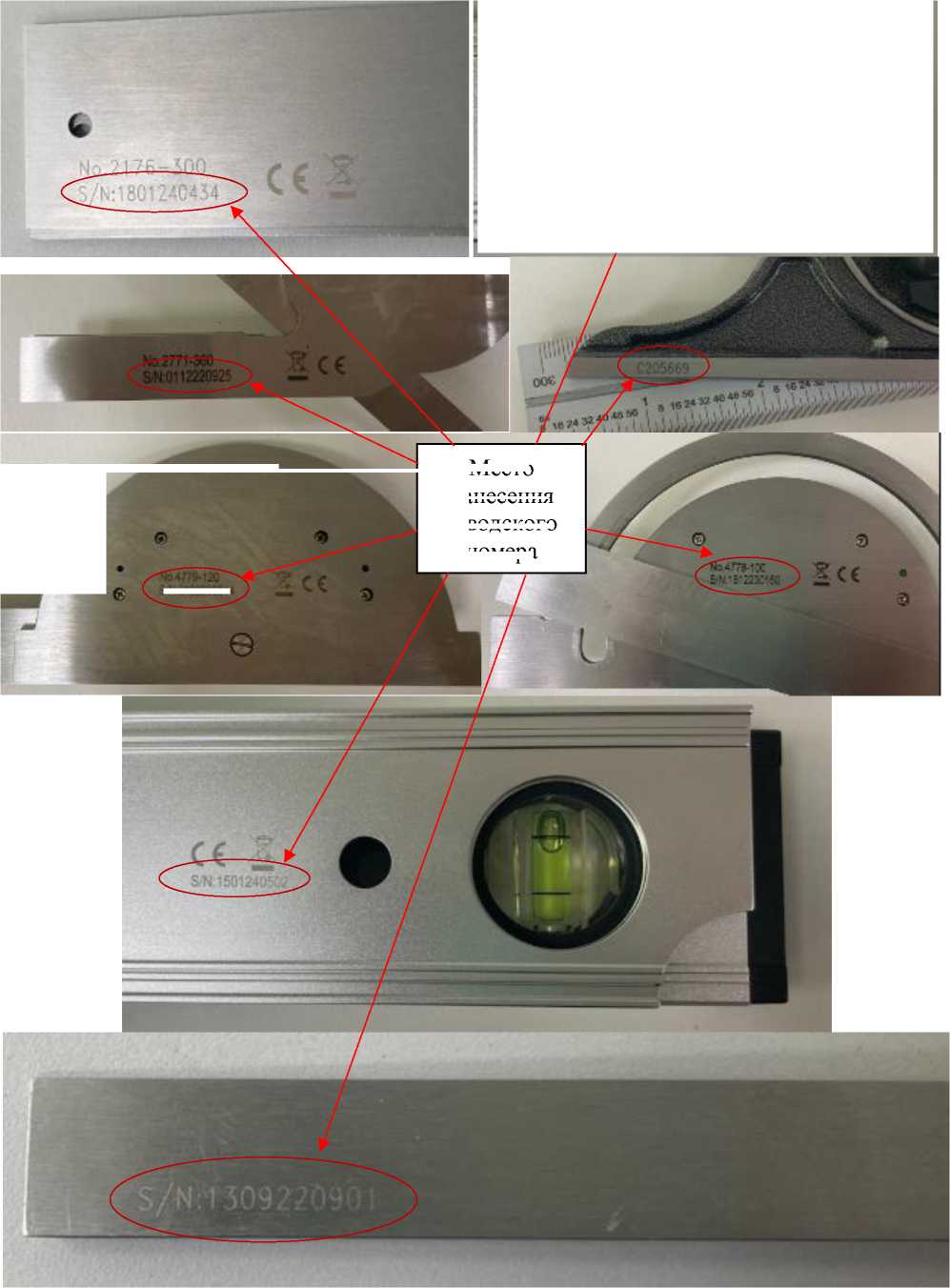

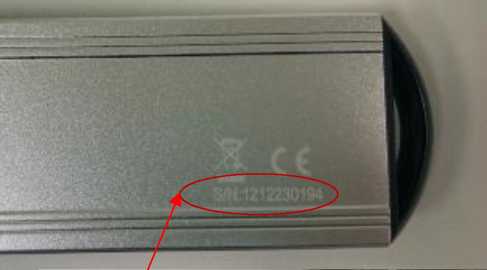

Рисунок 12 - Места нанесения заводских номеров

Рисунок 13 - Места нанесения заводских номеров

Место нанесения заводского номера

Таблица 8 -

Таблица 1 - Метрологические характеристики угломеров моделей 2274, 2278, 2374, 4780,

4781

Таблица 2 - Метрологические характеристики угломеров моделей 2171, 2174, 2176, 2771, 4778,4779

Примечание: ¹⁾ Шаг дискретности переключается в настройках угломера

Таблица 3 -

к

й линейки

Таблица 5 - Допуск прямолинейности измерительных поверхностей

Таблица 6 - Основные технические

Примечание: * - габаритные размеры и масса указаны с учетом футляра

Таблица 7 - Условия эксплуатации
