Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры выпускаются следующих моделей:

• -  3350  - с электронным цифровым отсчетным устройством, с шагом

микрометрического винта 5 мм, с сохранением результатов измерений после выключения микрометра, со степенью защиты IP65.

• - 3351 - с электронным цифровым отсчетным устройством, с большим диапазоном измерений, облегченной скобой; с шагом микрометрического винта 5 мм, с сохранением результатов измерений после выключения микрометра, со степенью защиты IP65.

• -  3358  - с электронным цифровым отсчетным устройством, с шагом

микрометрического винта 10 мм, с сохранением результатов измерений после выключения микрометра, со степенью защиты IP65.

• - 3359 - с электронным цифровым отсчетным устройством, с уменьшенным диаметром измерительных поверхностей с шагом микрометрического винта 10 мм, с сохранением результатов измерений после выключения микрометра, со IP65.

  степенью защиты

Микрометры представляют собой скобу, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется механизм отвода измерительной поверхности. На скобе или на продолжении микрометрической головки микрометров установлено электронное цифровое отсчетное устройство. Микрометры модели 3351 имеют упор, расположенный на скобе.

Микрометры моделей 3350, 3351, 3358 с нижним пределом диапазона измерений от 25 мм комплектуются установочными мерами в виде концевых мер длины.

Микрометры отличаются между собой внешним видом, метрологическими и техническими характеристиками.

Модель микрометров указана на футляре и на оборотной стороне микрометра, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис».

Товарный знак               наносится на паспорт микрометров типографским

методом, на теплоизоляционную накладку или электронное цифровое отсчетное устройство краской.

Заводской номер микрометра в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится краской в местах, указанных на рисунке 10.

Диапазон измерений микрометра наносится на скобу, теплоизоляционную накладку, цифровое отсчетное устройство краской.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид микрометров указан на рисунках 1 - 9.

Пломбирование микрометров от несанкционированного доступа не предусмотрено.

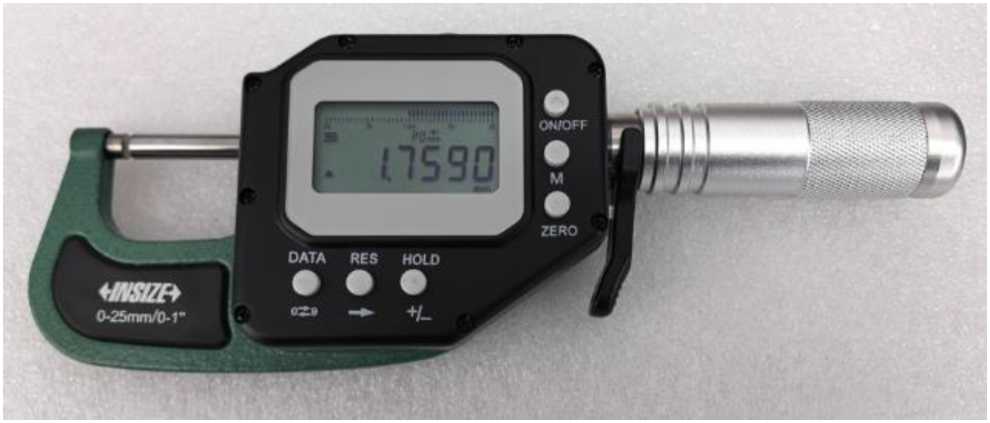

Рисунок 1 - Общий вид микромеров модели 3350 модификаций 3350-25 и 3350-25WL

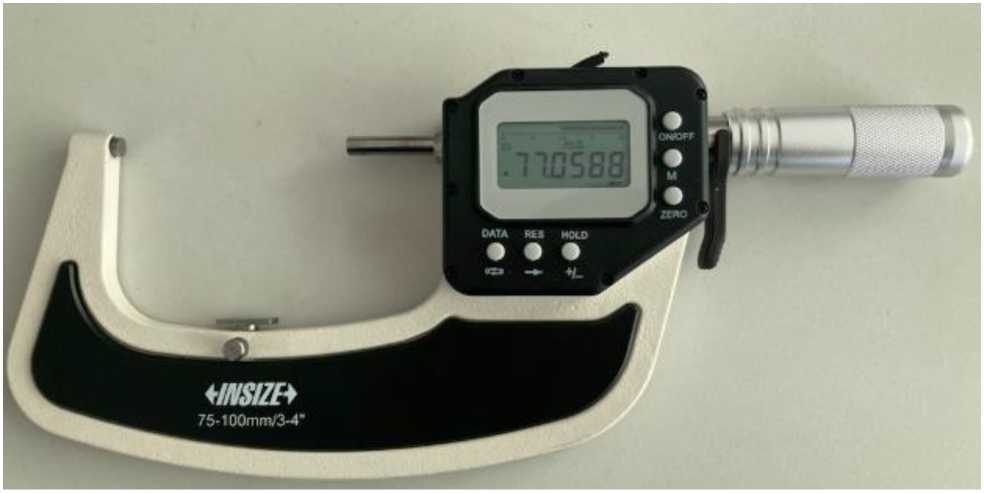

Рисунок 2 - Общий вид микромеров модели 3350 модификаций 3350-50, 3350-75, 3350-100,

3350-50WL, 3350-75WL, 3350-100WL

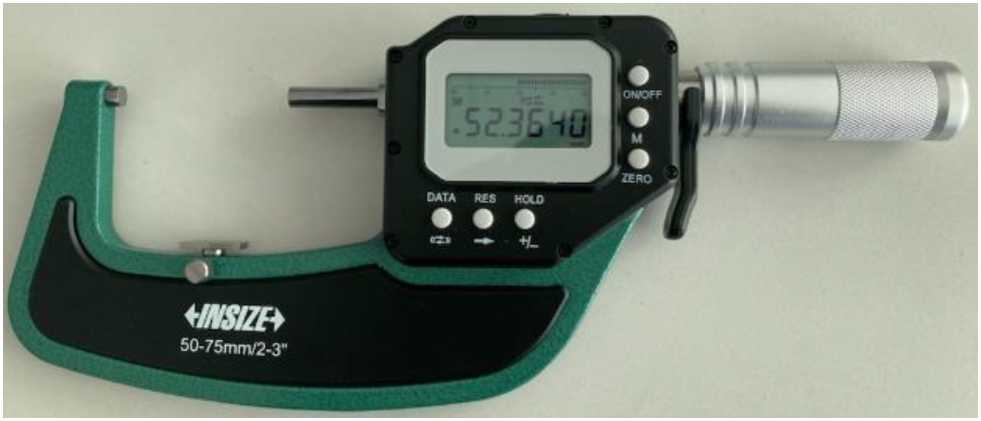

Рисунок 3 - Общий вид микромеров модели 3350 модификаций 3350-50, 3350-75, 3350-100, 3350-50WL, 3350-75WL, 3350-100WL

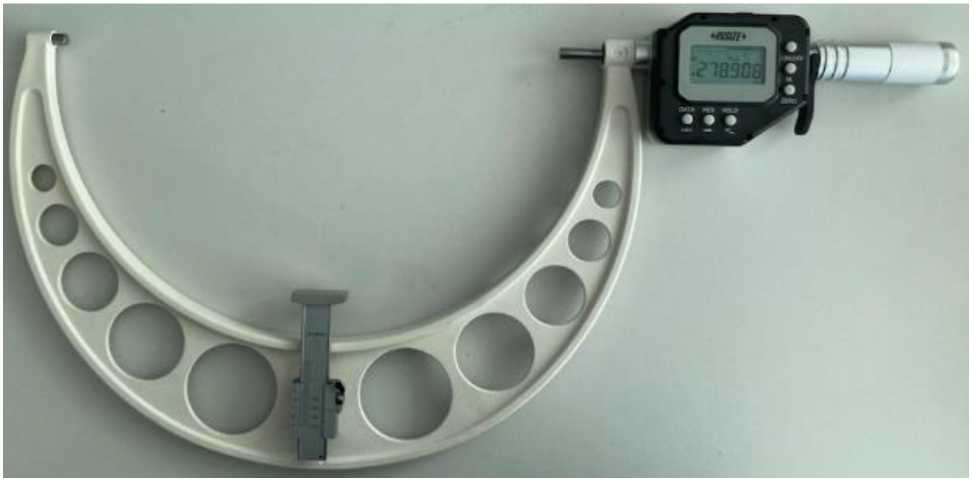

Рисунок 4 - Общий вид микрометров модели 3351

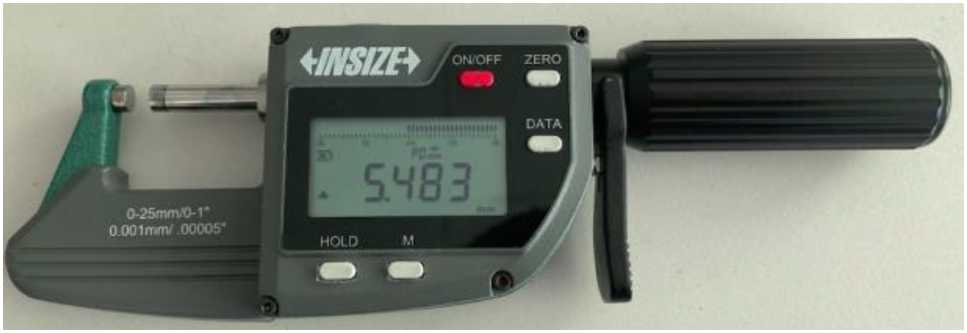

Рисунок 5 - Общий вид микромеров модели 3358 модификаций 3358-25 и 3358-25WL

OOOImnv 00005

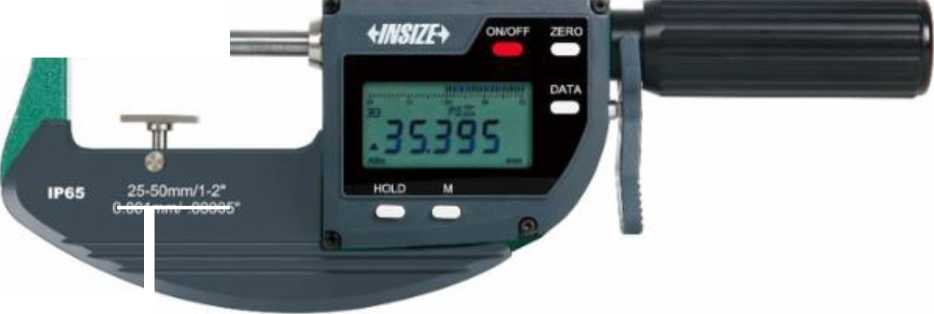

Рисунок 6 - Общий вид микрометров модели 3358 модификаций 3358-50 и 3358-50WL

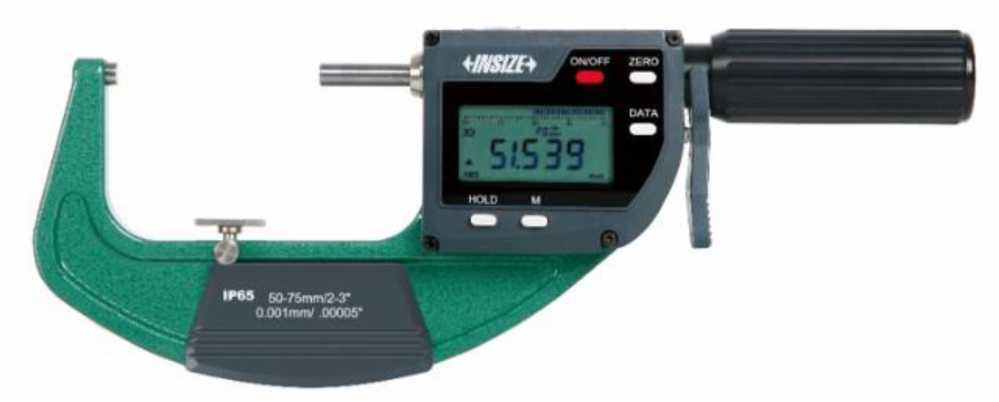

Рисунок 7 - Общий вид микрометров модели 3358 модификаций 3358-75, 3358-100,

3358-75WL, 3358-100WL

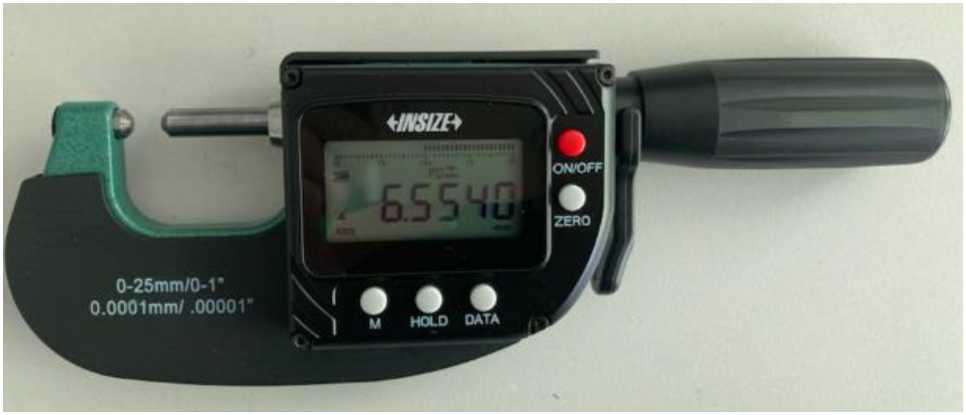

Рисунок 8 - Общий вид микрометров модели 3359

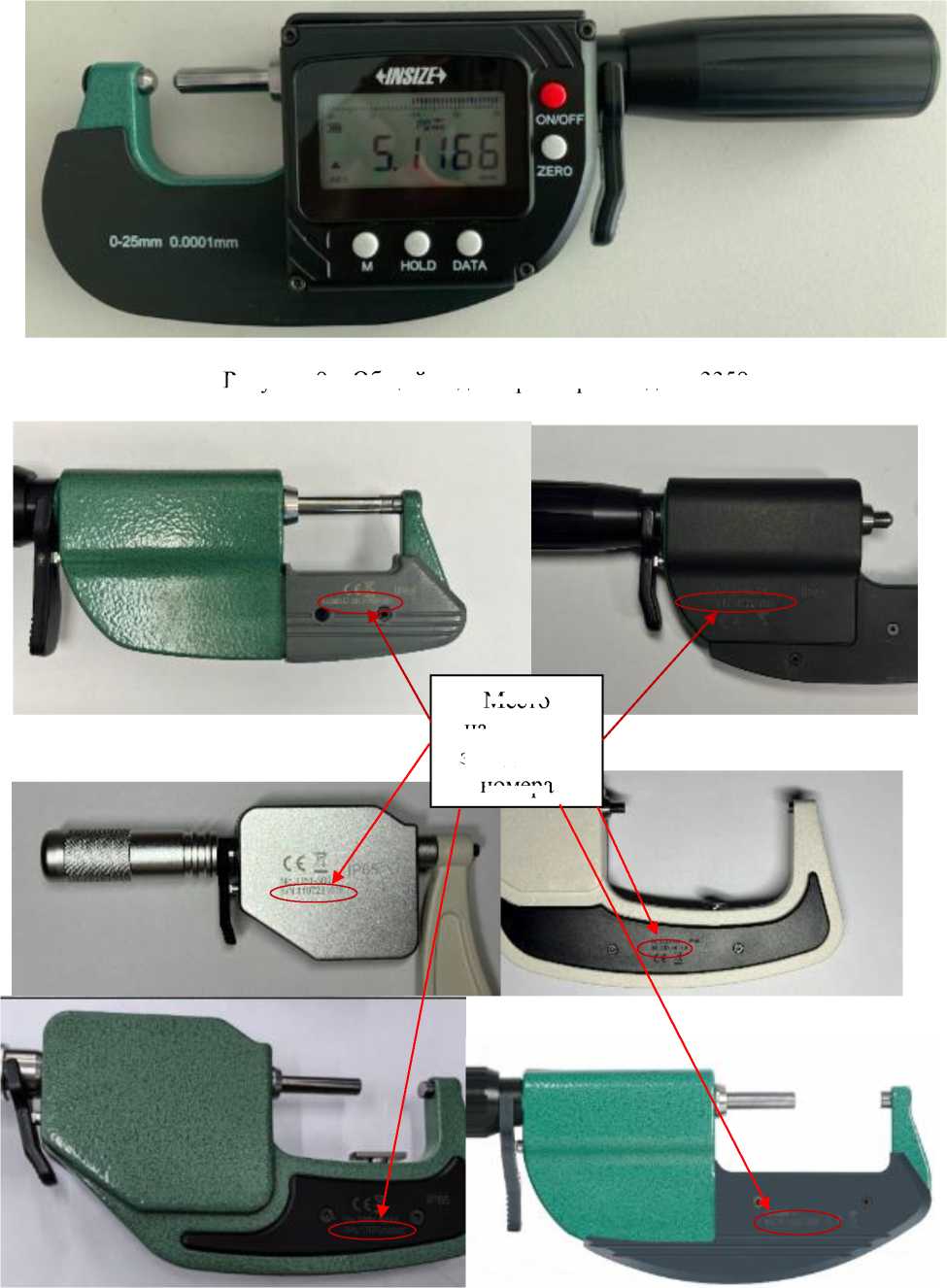

Рисунок 9 - Общий вид микрометров модели 3359

номера

Место

Рисунок 10 - Место нанесения заводского номера
