Номер по Госреестру СИ: 93906-24
93906-24 Проволочки и ролики
(INSIZE)
Назначение средства измерений:
Проволочки и ролики INSIZE предназначены для измерений среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.
Внешний вид.
Проволочки и ролики
Рисунок № 1
Внешний вид.
Проволочки и ролики
Рисунок № 2
Внешний вид.
Проволочки и ролики
Рисунок № 3
Внешний вид.
Проволочки и ролики
Рисунок № 4
Внешний вид.
Проволочки и ролики
Рисунок № 5
Внешний вид.
Проволочки и ролики
Рисунок № 6
Внешний вид.
Проволочки и ролики
Рисунок № 7
Внешний вид.
Проволочки и ролики
Рисунок № 8
Внешний вид.
Проволочки и ролики
Рисунок № 9
Внешний вид.
Проволочки и ролики
Рисунок № 10
Общие сведения
Дата публикации - 29.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195743
ID в реестре СИ - 1421486
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. 4118-10D009, мод. 4118-10D008, мод. 4118-10D007, мод. 4118-10D005, мод. 4118-10D004, мод. 4118-10D003, мод. 4118-10D000, 4193-2D000, 4193-1D95, 4193-1D140, 4193-1D040, 4193, 4166-512, 4166-511, 4166-411, 4166-2, 4166-1D, 4166-1, 411-3D00, 411-2D50,
Производитель
Изготовитель - INSIZE Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 174
Выдано извещений - 0
Кол-во периодических поверок - 104
Кол-во средств измерений - 21
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2781 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Проволочки и ролики (INSIZE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений INSIZE Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69403-17 23.11.2027 |
Индикаторы рычажно-зубчатые торговой марки "INSIZE", INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
86517-22 26.08.2027 |
Толщиномеры, Обозначение отсутствует INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89153-23 29.05.2028 |
Нутромеры микрометрические, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89156-23 29.05.2028 |
Нутромеры микрометрические двухточечные, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92172-24 24.05.2029 |
Угольники поверочные 90°, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93270-24 20.09.2029 |
Линейки поверочные, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93825-24 15.11.2029 |
Глубиномеры индикаторные INSIZE, Обозначение отсутствует INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93906-24 27.11.2029 |
Проволочки и ролики, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94898-25 14.03.2030 |
Угломеры, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94933-25 18.03.2030 |
Микрометры гладкие повышенной точности, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Проволочки и ролики (INSIZE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 78 | 78 | 0 | 78 | 0 | 78 | 0 | 78 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 5 | 5 | 5 | 0 | 0 | 5 | 5 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 28 | 28 | 28 | 0 | 0 | 28 | 28 | 0 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 6 | 6 | 5 | 1 | 0 | 6 | 5 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 3 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 9 | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПО "ПРЗ" (РОСС СОБ 3.00182.2014) | 11 | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 28 | 28 | 28 | 0 | 0 | 28 | 28 | 0 |
Стоимость поверки Проволочки и ролики (INSIZE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Порядок работы и техническое обслуживание» паспорта проволочек и роликов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;
Стандарт предприятия INSIZE CO., LTD «Проволочки и ролики INSIZE».
ПравообладательINSIZE CO., LTD., КНР
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Е-mail: sales-l@insize.com
Изготовитель
INSIZE CO., LTD., КНРАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Е-mail: sales-l@insize.com
Таблица 4 -
модели 7394
и
Модель
7394
|
Модификация |
Номинальные значения диаметра, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мм |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
7394-60A |
0,170 |
3 |
±0,0005 |
0,5 |
|
7394-61A |
0,195 |
3 |
±0,0005 |
0,5 |
|
7394-62A |
0,220 |
3 |
±0,0005 |
0,5 |
|
7394-63A |
0,250 |
3 |
±0,0005 |
0,5 |
|
7394-64A |
0,290 |
3 |
±0,0005 |
0,5 |
|
7394-65A |
0,335 |
3 |
±0,0005 |
0,5 |
|
7394-66A |
0,390 |
3 |
±0,0005 |
0,5 |
|
7394-67A |
0,455 |
3 |
±0,0005 |
0,5 |
|
7394-68A |
0,530 |
3 |
±0,0005 |
0,5 |
|
7394-69A |
0,620 |
3 |
±0,0005 |
0,5 |
|
7394-70A |
0,725 |
3 |
±0,0005 |
0,5 |
|
7394-71A |
0,895 |
3 |
±0,0005 |
0,5 |
|
7394-72A |
1,100 |
3 |
±0,0005 |
0,5 |
|
7394-73A |
1,350 |
3 |
±0,0005 |
0,5 |
|
7394-74A |
1,650 |
3 |
±0,0005 |
0,5 |
|
7394-75A |
2,050 |
3 |
±0,0005 |
0,5 |
|
7394-76A |
2,550 |
3 |
±0,0005 |
0,5 |
|
7394-77A |
3,200 |
3 |
±0,0005 |
0,5 |
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/Х111А/33Б
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Правообладатель
INSIZE CO., LTD., КНРАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Е-mail: sales-l@insize.com
Принцип действия заключается в измерении среднего диаметра резьбы как диаметра воображаемого цилиндра, поверхность которого пересекает витки резьбы, так что ширина витка в сечении, проходящем через ось резьбы, равна ширине впадины, в которые закладываются три проволочки равного диаметра и при помощи какого-либо контактного средства измерений измеряется размер с последующим расчетом.
Проволочки и ролики представляют собой цилиндрические стержни определенного диаметра.
Проволочки и ролики изготавливаются следующих моделей:
4110 - ролики, изготовленные из стали, с шагом номинального диаметра 0,01 мм;
4118 - ролики, изготовленные из стали, с шагом номинального диаметра 0,001 мм;

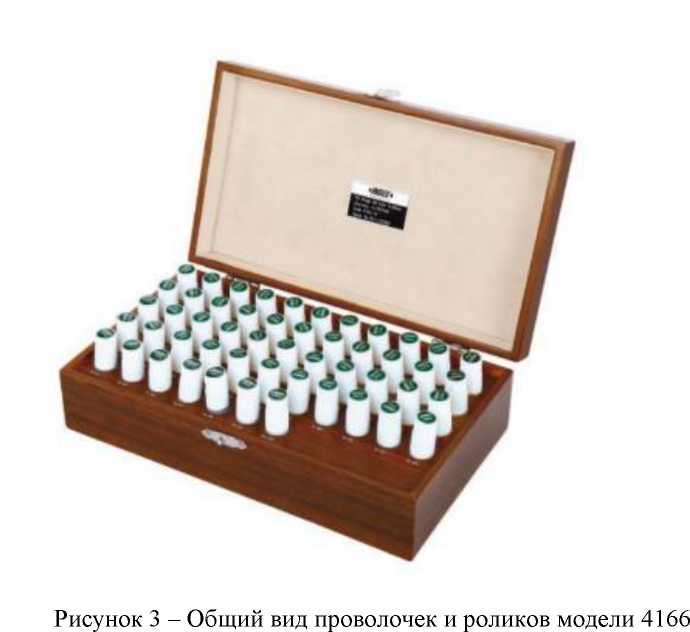

4166 - наборы роликов, изготовленные из стали, с шагом номинального диаметра от 0,1 до 0,01 мм;
4169 - наборы роликов, изготовленные из керамики, с шагом номинального диаметра от 0,1 до 0,01 мм;
-
4192 - ролики, изготовленные из керамики, с шагом номинального диаметра 0,001 мм;
-
4193 - ролики, изготовленные из твердого сплава, с шагом номинального диаметра 0,001 мм;
-
4194 - наборы роликов, изготовленные из твердого сплава, с шагом номинального диаметра 0,01 мм;

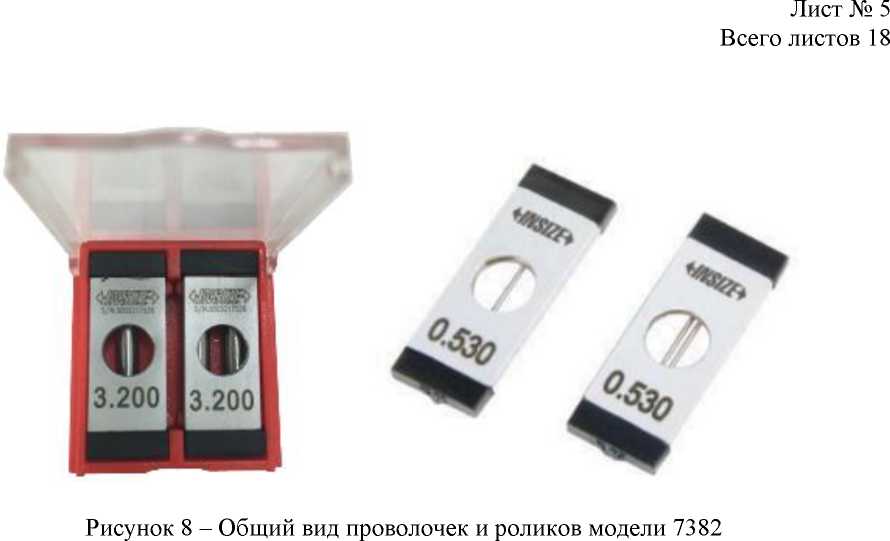

7382 - комплект проволочек, состоящий из 3 штук одного типа с равными номинальными диаметрами - для измерений среднего диаметра наружных резьб;
7394 - комплект проволочек, состоящий из 3 штук одного типа с равными номинальными диаметрами - для измерений среднего диаметра наружных резьб, изготовленные из стали с номинальным диаметром до 0,3 мм включительно, и из твердого сплава - свыше 0,3 мм; цилиндрические стержни запрессованы в пластиковые ручки. Конструкция проволочек обеспечивает возможность их применения с приспособлениями для подвешивания или установки на приборе.
Проволочки и ролики отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Модель проволочек и роликов указана в составе обозначения модификации, где первые четыре цифры до знака «дефис» относятся к модели проволочек и роликов, обозначение после знака «дефис» относится к исполнению.
Пример условного обозначения модификации роликов модели 4110:
4110-XDYZ,
где - X - целое число мм в значении диаметра ролика, D - десятичный разделитель, Y - десятая доля мм в значении диаметра ролика, Z - сотая доля мм в значении диаметра ролика.
Пример условного обозначения модификации роликов моделей 4118, 4192, 4193:
4118-XDYZB, 4192-XDYZB, 4193-XDYZB,
где - X - целое число мм в значении диаметра ролика, D - десятичный разделитель, Y - десятая доля мм в значении диаметра ролика, Z - сотая доля мм в значении диаметра ролика, B - тысячная доля мм в значении диаметра ролика.
Товарный знак наносится на паспорт проволочек и роликов
типографским методом, на футляр и/или проволочку или ролик методом лазерной маркировки, с помощью наклейки или шильдика.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на металлический шильдик, прикрепляемый к внутренней стороне крышки набора, либо к непосредственно комплекту проволочек, либо на пластину, к которой крепятся проволочки - методом лазерной гравировки, либо на индивидуальную упаковку методом покраски на этикетке в местах, указанных на рисунке 10.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид проволочек и роликов указан на рисунках 1 - 9.
Пломбирование проволочек и роликов от несанкционированного доступа не предусмотрено.

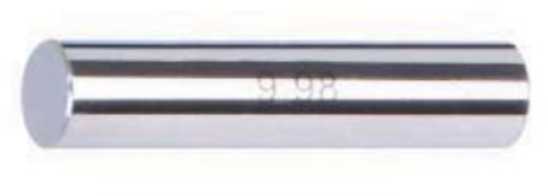

Рисунок 1 - Общий вид проволочек и роликов модели 4110

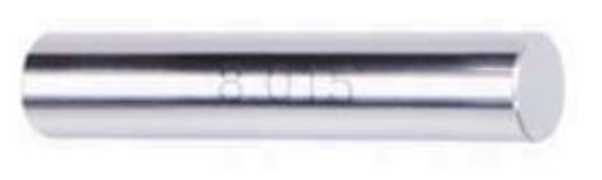

Рисунок 2 - Общий вид проволочек и роликов модели 4118

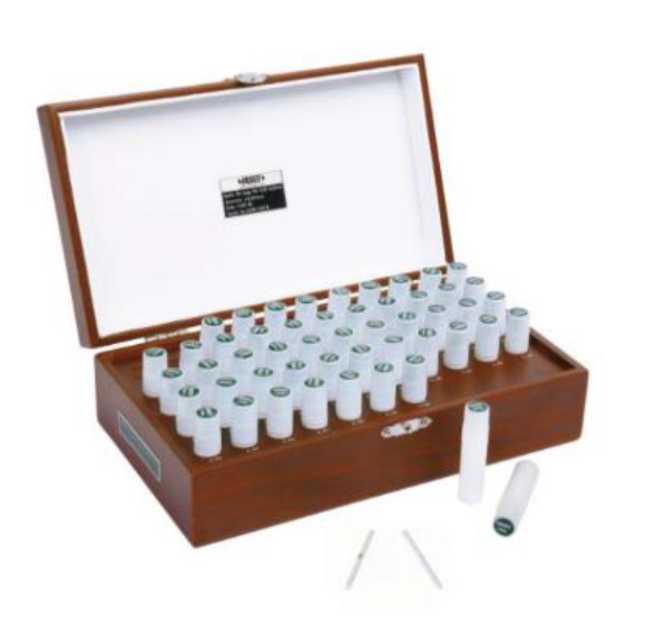

Рисунок 4 - Общий вид проволочек и роликов модели 4169

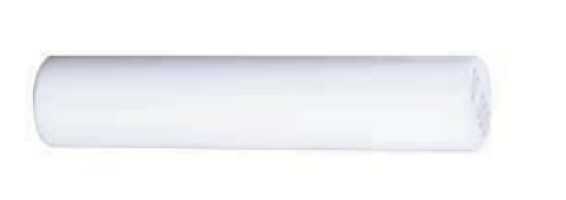

Рисунок 5 - Общий вид проволочек и роликов модели 4192

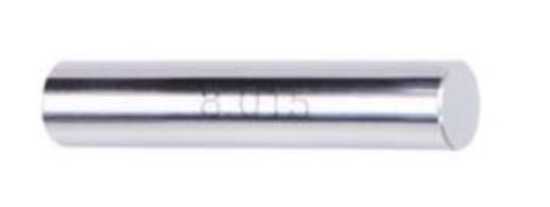

Рисунок 6 - Общий вид проволочек и роликов модели 4193

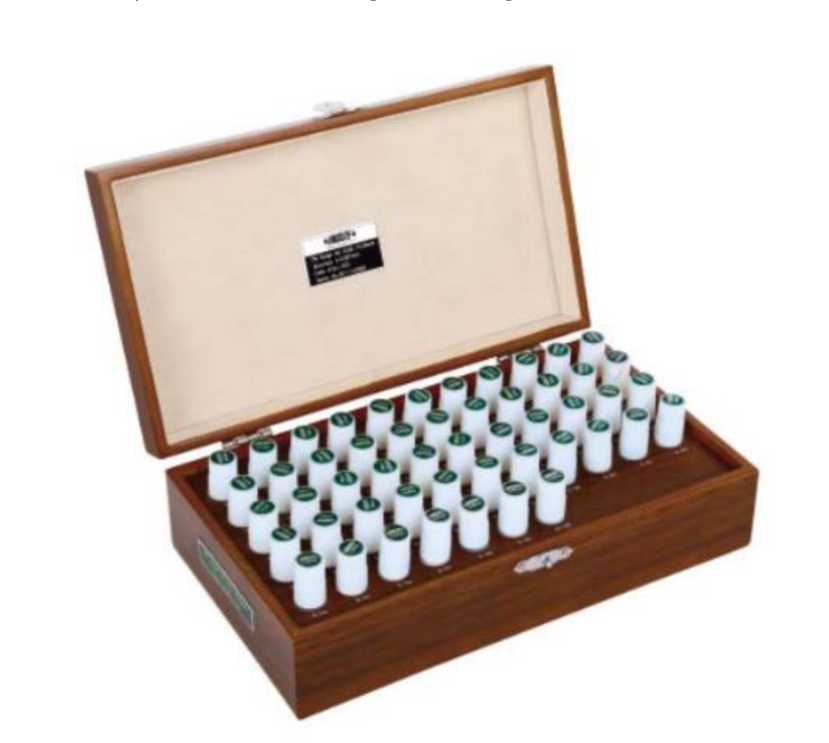

Рисунок 7 - Общий вид проволочек и роликов модели 4194

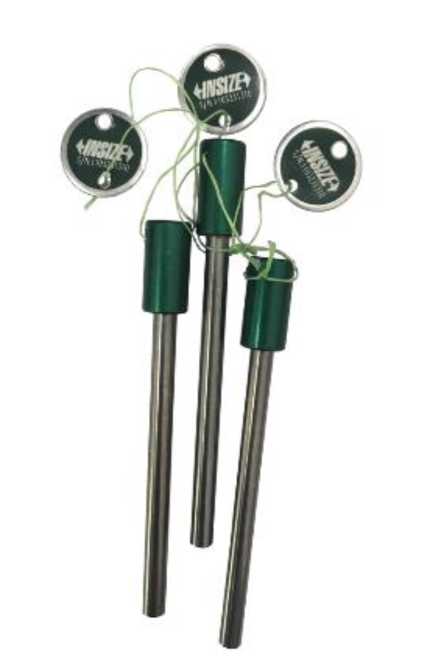

Рисунок 9 - Общий вид проволочек и роликов модели 7394

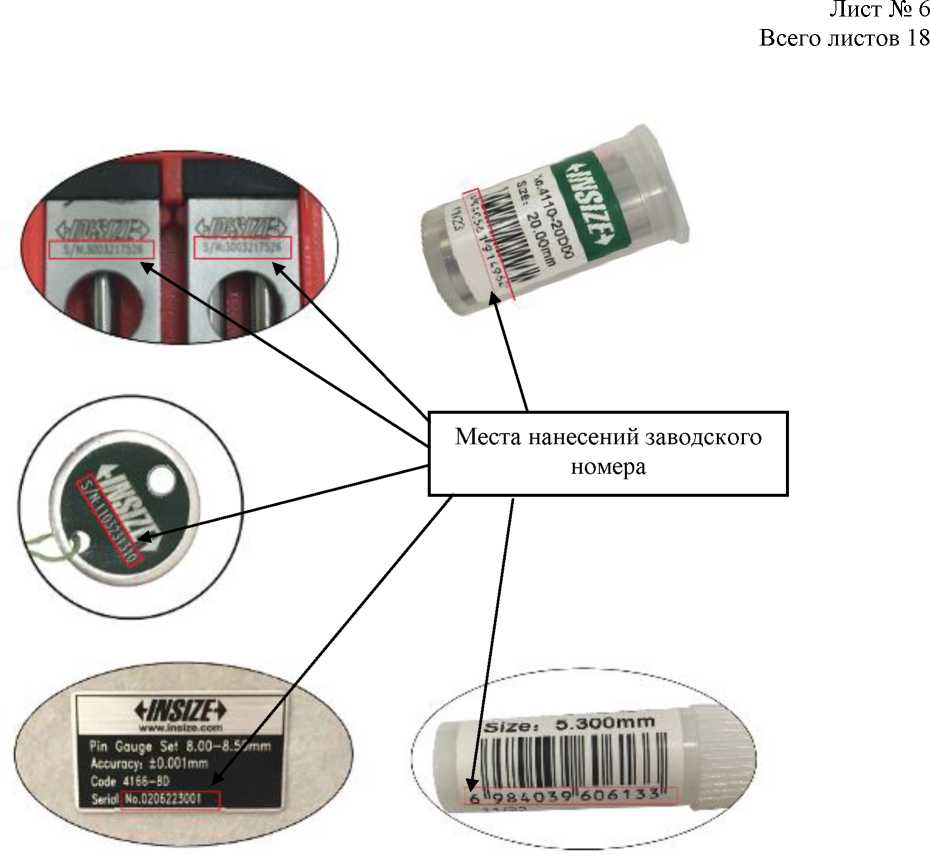

Рисунок 10 - Места нанесения заводских номеров
Таблица 1 - Метрологические характеристики проволочек и роликов моделей 4110, 4118, 4192, 4193
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Градация, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мм |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
4110 |
4110- XDYZ |
от 0,20 до 10,00 включ. |
0,01 |
1 |
±0,001 |
0,8 |
|
св. 10,00 до 20,00 |
1,2 | |||||
|
4118 |
4118-XDYZB |
от 0,200 до 10,000 включ. |
0,001 |
1 |
±0,001 |
0,8 |
|
св. 10,000 до 30,000 |
1,2 | |||||
|
4192 |
4192-XDYZB |
от 1,000 до 15,000 |
0,001 |
1 |
±0,001 |
0,8 |
|
4193 |
4193-XDYZB |
от 0,300 до 30,000 |
0,001 |
1 |
±0,001 |
0,8 |
Таблица 2 - Метрологические характеристики наборов проволочек и роликов моделей 4166,
|
4169, 41 |
94 | |||||
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Градация, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мм |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
4166 |
4166-2S |
от 1,00 до 2,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4166-3S |
от 2,00 до 3,00 |
0,01 |
101 |
±0,001 |
0,8 | |
|
4166-4S |
от 3,00 до 4,00 |
0,01 |
101 |
±0,001 |
0,8 | |
|
4166-5S |
от 4,00 до 5,00 |
0,01 |
101 |
±0,001 |
0,8 | |
|
4166-6S |
от 5,00 до 6,00 |
0,01 |
101 |
±0,001 |
0,8 | |
|
4166-7S |
от 6,00 до 7,00 |
0,01 |
101 |
±0,001 |
0,8 | |
|
4166-8S |
от 7,00 до 8,00 |
0,01 |
101 |
±0,001 |
0,8 | |
|
4166-9S |
от 8,00 до 9,00 |
0,01 |
101 |
±0,001 |
0,8 | |
|
4166-10S |
от 9,00 до 10,00 |
0,01 |
101 |
±0,001 |
0,8 | |
|
4166-0D |
от 0,20 до 0,50 |
0,01 |
31 |
±0,001 |
0,8 | |
|
4166-1 |
от 0,50 до 1,00 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-1D |
от 1,00 до 1,50 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-2 |
от 1,50 до 2,00 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-2D |
от 2,00 до 2,50 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-3 |
от 2,50 до 3,00 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-3D |
от 3,00 до 3,50 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-4 |
от 3,50 до 4,00 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-4D |
от 4,00 до 4,50 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-5 |
от 4,50 до 5,00 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-5D |
от 5,00 до 5,50 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-6 |
от 5,50 до 6,00 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-6D |
от 6,00 до 6,50 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-7 |
от 6,50 до 7,00 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-7D |
от 7,00 до 7,50 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-8 |
от 7,50 до 8,00 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-8D |
от 8,00 до 8,50 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-9 |
от 8,50 до 9,00 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-9D |
от 9,00 до 9,50 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-10 |
от 9,50 до 10,00 |
0,01 |
51 |
±0,001 |
0,8 | |
|
4166-10D |
от 10,00 до 10,50 |
0,01 |
51 |
±0,001 |
1,2 | |
|
4166-11 |
от 10,50 до 11,00 |
0,01 |
51 |
±0,001 |
1,2 | |
|
4166-11D |
от 11,00 до 11,50 |
0,01 |
51 |
±0,001 |
1,2 | |
|
4166-12 |
от 11,50 до 12,00 |
0,01 |
51 |
±0,001 |
1,2 | |
|
4166-12D |
от 12,00 до 12,50 |
0,01 |
51 |
±0,001 |
1,2 | |
|
4166-13 |
от 12,50 до 13,00 |
0,01 |
51 |
±0,001 |
1,2 | |
|
4166-13D |
от 13,00 до 13,50 |
0,01 |
51 |
±0,001 |
1,2 | |
4169
1
4166
|
2 |
3 |
4 |
5 |
6 |
7 |
|
4166-14 |
от 13,50 до 14,00 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-14D |
от 14,00 до 14,50 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-15 |
от 14,50 до 15,00 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-15D |
от 15,00 до 15,50 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-16 |
от 15,50 до 16,00 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-16D |
от 16,00 до 16,50 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-17 |
от 16,50 до 17,00 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-17D |
от 17,00 до 17,50 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-18 |
от 17,50 до 18,00 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-18D |
от 18,00 до 18,50 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-19 |
от 18,50 до 19,00 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-19D |
от 19,00 до 19,50 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-20 |
от 19,50 до 20,00 |
0,01 |
51 |
±0,001 |
1,2 |
|
4166-411 |
от 1,0 до 5,0 |
0,1 |
41 |
±0,001 |
0,8 |
|
4166-511 |
от 5,0 до 10,0 |
0,1 |
51 |
±0,001 |
0,8 |
|
4166-512 |
от 10,0 до 15,0 |
0,1 |
51 |
±0,001 |
1,2 |
|
4166-513 |
от 15,0 до 20,0 |
0,1 |
51 |
±0,001 |
1,2 |
|
4169-411 |
от 1,0 до 5,0 |
0,1 |
41 |
±0,001 |
0,8 |
|
4169-511 |
от 5,0 до 10,0 |
0,1 |
51 |
±0,001 |
0,8 |
|
4169-512 |
от 10,0 до 15,0 |
0,1 |
51 |
±0,001 |
0,8 |
|
4169-513 |
от 15,0 до 20,0 |
0,1 |
51 |
±0,001 |
0,8 |
|
4169-2S |
от 1,00 до 2,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4169-3S |
от 2,00 до 3,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4169-4S |
от 3,00 до 4,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4169-5S |
от 4,00 до 5,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4169-6S |
от 5,00 до 6,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4169-7S |
от 6,00 до 7,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4169-8S |
от 7,00 до 8,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4169-9S |
от 8,00 до 9,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4169-10S |
от 9,00 до 10,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4169-0D |
от 0,30 до 0,50 |
0,01 |
21 |
±0,001 |
0,8 |
|
4169-1 |
от 0,50 до 1,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-1D |
от 1,00 до 1,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-2 |
от 1,50 до 2,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-2D |
от 2,00 до 2,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-3 |
от 2,50 до 3,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-3D |
от 3,00 до 3,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-4 |
от 3,50 до 4,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-4D |
от 4,00 до 4,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-5 |
от 4,50 до 5,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-5D |
от 5,00 до 5,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-6 |
от 5,50 до 6,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-6D |
от 6,00 до 6,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-7 |
от 6,50 до 7,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-7D |
от 7,00 до 7,50 |
0,01 |
51 |
±0,001 |
0,8 |
4194
1
4169
|
2 |
3 |
4 |
5 |
6 |
7 |
|
4169-8 |
от 7,50 до 8,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-8D |
от 8,00 до 8,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-9 |
от 8,50 до 9,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-9D |
от 9,00 до 9,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-10 |
от 9,50 до 10,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-10D |
от 10,00 до 10,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-11 |
от 10,50 до 11,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-11D |
от 11,00 до 11,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-12 |
от 11,50 до 12,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-12D |
от 12,00 до 12,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-13 |
от 12,50 до 13,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-13D |
от 13,00 до 13,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-14 |
от 13,50 до 14,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-14D |
от 14,00 до 14,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-15 |
от 14,50 до 15,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-15D |
от 15,00 до 15,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-16 |
от 15,50 до 16,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-16D |
от 16,00 до 16,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-17 |
от 16,50 до 17,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-17D |
от 17,00 до 17,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-18 |
от 17,50 до 18,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-18D |
от 18,00 до 18,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-19 |
от 18,50 до 19,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-19D |
от 19,00 до 19,50 |
0,01 |
51 |
±0,001 |
0,8 |
|
4169-20 |
от 19,50 до 20,00 |
0,01 |
51 |
±0,001 |
0,8 |
|
4194-1S |
от 0,30 до 1,00 |
0,01 |
71 |
±0,001 |
0,8 |
|
4194-2S |
от 1,00 до 2,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4194-3S |
от 2,00 до 3,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4194-4S |
от 3,00 до 4,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4194-5S |
от 4,00 до 5,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4194-6S |
от 5,00 до 6,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4194-7S |
от 6,00 до 7,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4194-8S |
от 7,00 до 8,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4194-9S |
от 8,00 до 9,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4194-10S |
от 9,00 до 10,00 |
0,01 |
101 |
±0,001 |
0,8 |
|
4194-10D |
от 10,00 до 10,50 |
0,01 |
51 |
±0,001 |
1,2 |
|
4194-11 |
от 10,50 до 11,00 |
0,01 |
51 |
±0,001 |
1,2 |
|
4194-11D |
от 11,00 до 11,50 |
0,01 |
51 |
±0,001 |
1,2 |
|
4194-12 |
от 11,50 до 12,00 |
0,01 |
51 |
±0,001 |
1,2 |
|
4194-12D |
от 12,00 до 12,50 |
0,01 |
51 |
±0,001 |
1,2 |
|
4194-13 |
от 12,50 до 13,00 |
0,01 |
51 |
±0,001 |
1,2 |
|
4194-13D |
от 13,00 до 13,50 |
0,01 |
51 |
±0,001 |
1,2 |
|
4194-14 |
от 13,50 до 14,00 |
0,01 |
51 |
±0,001 |
1,2 |
|
4194-14D |
от 14,00 до 14,50 |
0,01 |
51 |
±0,001 |
1,2 |
|
4194-15 |
от 14,50 до 15,00 |
0,01 |
51 |
±0,001 |
1,2 |
Таблица 3 -
модели 7382
и
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мм |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
7382 |
7382-11 |
0,170 |
3 |
±0,0005 |
1,0 |
|
7382-12 |
0,195 |
3 |
±0,0005 |
1,0 | |
|
7382-13 |
0,220 |
3 |
±0,0005 |
1,0 | |
|
7382-14 |
0,250 |
3 |
±0,0005 |
1,0 | |
|
7382-15 |
0,290 |
3 |
±0,0005 |
1,0 | |
|
7382-16 |
0,335 |
3 |
±0,0005 |
1,0 | |
|
7382-17 |
0,390 |
3 |
±0,0005 |
1,0 | |
|
7382-18 |
0,455 |
3 |
±0,0005 |
1,0 | |
|
7382-19 |
0,530 |
3 |
±0,0005 |
1,0 | |
|
7382-110 |
0,620 |
3 |
±0,0005 |
1,0 | |
|
7382-111 |
0,725 |
3 |
±0,0005 |
1,0 | |
|
7382-112 |
0,895 |
3 |
±0,0005 |
1,0 | |
|
7382-113 |
1,100 |
3 |
±0,0005 |
1,0 | |
|
7382-114 |
1,350 |
3 |
±0,0005 |
1,0 | |
|
7382-115 |
1,650 |
3 |
±0,0005 |
1,0 | |
|
7382-116 |
2,050 |
3 |
±0,0005 |
1,0 | |
|
7382-117 |
2,550 |
3 |
±0,0005 |
1,0 | |
|
7382-118 |
3,200 |
3 |
±0,0005 |
1,0 | |
|
7382-1S |
0,170 0,195 0,220 0,250 0,290 0,335 0,390 0,455 0,530 0,620 0,725 0,895 1,100 1,350 1,650 2,050 2,550 3,200 |
18 комплектов |
±0,0005 |
1,0 |
1
7382
|
2 |
3 |
4 |
5 |
6 |
|
7382-21 |
0,170 |
3 |
±0,0005 |
1,0 |
|
7382-22 |
0,195 |
3 |
±0,0005 |
1,0 |
|
7382-23 |
0,220 |
3 |
±0,0005 |
1,0 |
|
7382-24 |
0,250 |
3 |
±0,0005 |
1,0 |
|
7382-25 |
0,290 |
3 |
±0,0005 |
1,0 |
|
7382-26 |
0,335 |
3 |
±0,0005 |
1,0 |
|
7382-27 |
0,390 |
3 |
±0,0005 |
1,0 |
|
7382-28 |
0,455 |
3 |
±0,0005 |
1,0 |
|
7382-29 |
0,530 |
3 |
±0,0005 |
1,0 |
|
7382-210 |
0,620 |
3 |
±0,0005 |
1,0 |
|
7382-211 |
0,725 |
3 |
±0,0005 |
1,0 |
|
7382-212 |
0,895 |
3 |
±0,0005 |
1,0 |
|
7382-213 |
1,100 |
3 |
±0,0005 |
1,0 |
|
7382-214 |
1,350 |
3 |
±0,0005 |
1,0 |
|
7382-215 |
1,650 |
3 |
±0,0005 |
1,0 |
|
7382-216 |
2,050 |
3 |
±0,0005 |
1,0 |
|
7382-217 |
2,550 |
3 |
±0,0005 |
1,0 |
|
7382-218 |
3,200 |
3 |
±0,0005 |
1,0 |
|
7382-2S |
0,170 0,195 0,220 0,250 0,290 0,335 0,390 0,455 0,530 0,620 0,725 0,895 1,100 1,350 1,650 2,050 2,550 3,200 |
18 комплектов |
±0,0005 |
1,0 |
Таблица 5 - Технические характеристики проволочек и роликов
|
Модель |
Модификация |
Габаритные размеры (Ш х Д х В), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
4110 |
4110-XDYZ |
от 55x10x10 до 55x40x38 |
от 0,003 до 0,132 |
|
4118 |
4118-XDYZB |
от 55x8x8 до 55x40x40 |
от 0,004 до 0,310 |
|
4192 |
4192-XDYZB |
от 56x15x15 до 56x15x15 |
от 0,003 до 0,040 |
|
4193 |
4193-XDYZB |
от 55x11x11 до 55x40x40 |
от 0,003 до 0,540 |
|
4166 |
4166-2S |
300x210x85 |
1,711 |
|
4166-3S |
300x210x85 |
1,883 | |
|
4166-4S |
300x210x85 |
2,053 | |
|
4166-5S |
320x210x85 |
2,310 | |
|
4166-6S |
320x210x85 |
2,610 | |
|
4166-7S |
290x225x80 |
3,005 | |
|
4166-8S |
305x240x80 |
3,470 | |
|
4166-9S |
305x240x80 |
3,930 | |
|
4166-10S |
310x230x80 |
4,470 | |
|
4166-0D |
230x130x70 |
0,776 | |
|
4166-1 |
260x140x80 |
0,827 | |
|
4166-1D |
270x140x100 |
0,846 | |
|
4166-2 |
280x140x80 |
0,854 | |
|
4166-2D |
265x140x75 |
0,896 | |
|
4166-3 |
255x145x90 |
0,908 |
|
1 |
2 |
3 |
4 |
|
4166 |
4166-3D |
270x140x80 |
0,977 |
|
4166-4 |
230x130x70 |
1,017 | |
|
4166-4D |
230x130x70 |
1,089 | |
|
4166-5 |
255x140x75 |
1,164 | |
|
4166-5D |
255x140x80 |
1,268 | |
|
4166-6 |
295x145x80 |
1,359 | |
|
4166-6D |
265x140x80 |
1,393 | |
|
4166-7 |
230x130x70 |
1,509 | |
|
4166-7D |
270x140x100 |
1,585 | |
|
4166-8 |
250x135x70 |
1,702 | |
|
4166-8D |
230x130x70 |
1,828 | |
|
4166-9 |
260x140x75 |
1,950 | |
|
4166-9D |
265x135x75 |
2,086 | |
|
4166-10 |
275x135x70 |
2,237 | |
|
4166-10D |
305x250x90 |
3,305 | |
|
4166-11 |
285x210x80 |
3,435 | |
|
4166-11D |
280x200x70 |
3,563 | |
|
4166-12 |
285x200x70 |
3,754 | |
|
4166-12D |
280x200x70 |
3,942 | |
|
4166-13 |
280x200x70 |
4,153 | |
|
4166-13D |
290x220x75 |
4,348 | |
|
4166-14 |
290x220x75 |
4,607 | |
|
4166-14D |
280x200x70 |
4,708 | |
|
4166-15 |
290x210x70 |
5,017 | |
|
4166-15D |
340x240x80 |
5,670 | |
|
4166-16 |
340x240x70 |
5,956 | |
|
4166-16D |
350x250x80 |
6,087 | |
|
4166-17 |
345x255x80 |
6,425 | |
|
4166-17D |
350x260x75 |
6,767 | |
|
4166-18 |
350x260x75 |
6,987 | |
|
4166-18D |
350x260x75 |
7,212 | |
|
4166-19 |
345x255x80 |
7,495 | |
|
4166-19D |
346x250x75 |
7,863 | |
|
4166-20 |
340x260x90 |
8,125 | |
|
4166-411 |
270x140x70 |
0,909 | |
|
4166-511 |
290x155x80 |
1,981 | |
|
4166-512 |
290x220x80 |
4,103 | |
|
4166-513 |
345x267x75 |
7,060 | |
|
4169 |
4169-411 |
230x130x75 |
0,620 |
|
4169-511 |
230x130x75 |
1,260 | |
|
4169-512 |
300x220x90 |
2,900 | |
|
4169-513 |
350x250x80 |
5,200 | |
|
4169-2S |
310x250x100 |
1,130 | |
|
4169-3S |
310x250x100 |
1,230 | |
|
4169-4S |
310x250x100 |
1,380 |
1
4169
|
2 |
3 |
4 |
|
4169-5S |
310x250x100 |
1,580 |
|
4169-6S |
310x250x100 |
1,820 |
|
4169-7S |
310x250x100 |
2,105 |
|
4169-8S |
310x250x100 |
2,440 |
|
4169-9S |
310x250x100 |
2,820 |
|
4169-10S |
310x250x100 |
3,250 |
|
4169-0D |
230x130x75 |
0,735 |
|
4169-1 |
230x130x75 |
0,827 |
|
4169-1D |
230x130x75 |
0,846 |
|
4169-2 |
230x130x75 |
0,890 |
|
4169-2D |
230x130x75 |
0,920 |
|
4169-3 |
230x130x75 |
0,950 |
|
4169-3D |
230x130x75 |
0,990 |
|
4169-4 |
230x130x75 |
1,030 |
|
4169-4D |
230x130x75 |
1,080 |
|
4169-5 |
230x130x75 |
1,164 |
|
4169-5D |
230x130x75 |
1,220 |
|
4169-6 |
230x130x75 |
1,359 |
|
4169-6D |
230x130x75 |
1,430 |
|
4169-7 |
230x130x75 |
1,510 |
|
4169-7D |
230x130x75 |
1,600 |
|
4169-8 |
230x130x75 |
1,702 |
|
4169-8D |
230x130x75 |
1,800 |
|
4169-9 |
230x130x75 |
1,950 |
|
4169-9D |
230x130x75 |
2,060 |
|
4169-10 |
230x130x75 |
2,237 |
|
4169-10D |
300x220x90 |
2,340 |
|
4169-11 |
300x220x90 |
2,470 |
|
4169-11D |
300x220x90 |
2,600 |
|
4169-12 |
300x220x90 |
2,740 |
|
4169-12D |
300x220x90 |
2,885 |
|
4169-13 |
300x220x90 |
3,035 |
|
4169-13D |
300x220x90 |
3,200 |
|
4169-14 |
300x220x90 |
3,370 |
|
4169-14D |
300x220x90 |
3,540 |
|
4169-15 |
300x220x90 |
3,720 |
|
4169-15D |
350x250x80 |
4,240 |
|
4169-16 |
350x250x80 |
4,430 |
|
4169-16D |
350x250x80 |
4,630 |
|
4169-17 |
350x250x80 |
4,830 |
|
4169-17D |
350x250x80 |
5,030 |
|
4169-18 |
350x250x80 |
5,240 |
|
4169-18D |
350x250x80 |
5,460 |
|
4169-19 |
350x250x80 |
5,690 |
|
4169-19D |
350x250x80 |
5,920 |
|
4169-20 |
350x250x80 |
6,200 |
|
1 |
2 |
3 |
4 |
|
4194 |
4194-1S |
300x210x85 |
1,500 |
|
4194-2S |
300x210x85 |
1,711 | |
|
4194-3S |
300x210x85 |
1,883 | |
|
4194-4S |
300x210x85 |
2,053 | |
|
4194-5S |
300x210x85 |
2,310 | |
|
4194-6S |
300x210x85 |
2,610 | |
|
4194-7S |
300x210x85 |
3,005 | |
|
4194-8S |
300x210x85 |
3,470 | |
|
4194-9S |
300x210x85 |
3,930 | |
|
4194-10S |
300x210x85 |
4,450 | |
|
4194-10D |
300x210x85 |
3,350 | |
|
4194-11 |
300x210x85 |
3,435 | |
|
4194-11D |
300x210x85 |
3,563 | |
|
4194-12 |
300x210x85 |
3,754 | |
|
4194-12D |
300x210x85 |
3,942 | |
|
4194-13 |
300x210x85 |
4,153 | |
|
4194-13D |
300x210x85 |
4,348 | |
|
4194-14 |
300x210x85 |
4,607 | |
|
4194-14D |
300x210x85 |
4,708 | |
|
4194-15 |
300x210x85 |
5,017 | |
|
7382 |
7382-11 |
42x40x15 |
0,015 |
|
7382-12 |
42x40x15 |
0,015 | |
|
7382-13 |
42x40x15 |
0,016 | |
|
7382-14 |
42x40x15 |
0,015 | |
|
7382-15 |
42x40x15 |
0,016 | |
|
7382-16 |
42x40x15 |
0,015 | |
|
7382-17 |
42x40x15 |
0,016 | |
|
7382-18 |
42x40x15 |
0,015 | |
|
7382-19 |
42x40x15 |
0,015 | |
|
7382-110 |
44x40x15 |
0,017 | |
|
7382-111 |
44x40x15 |
0,016 | |
|
7382-112 |
42x40x15 |
0,016 | |
|
7382-113 |
42x42x17 |
0,016 | |
|
7382-114 |
42x42x17 |
0,016 | |
|
7382-115 |
44x40x15 |
0,017 | |
|
7382-116 |
44x40x15 |
0,017 | |
|
7382-117 |
44x40x15 |
0,017 | |
|
7382-118 |
44x40x15 |
0,017 | |
|
7382-1S |
195x175x60 |
0,561 | |
|
7382-21 |
40x40x15 |
0,020 | |
|
7382-22 |
42x40x15 |
0,015 | |
|
7382-23 |
42x40x15 |
0,015 | |
|
7382-24 |
42x40x15 |
0,015 | |
|
7382-25 |
42x40x15 |
0,015 |
|
1 |
2 |
3 |
4 |
|
7382 |
7382-26 |
42x40x15 |
0,015 |
|
7382-27 |
42x40x15 |
0,015 | |
|
7382-28 |
42x40x15 |
0,015 | |
|
7382-29 |
42x40x15 |
0,015 | |
|
7382-210 |
40x40x15 |
0,020 | |
|
7382-211 |
40x40x15 |
0,020 | |
|
7382-212 |
44x40x16 |
0,016 | |
|
7382-213 |
40x40x15 |
0,020 | |
|
7382-214 |
44x40x16 |
0,017 | |
|
7382-215 |
40x40x15 |
0,020 | |
|
7382-216 |
43x40x20 |
0,012 | |
|
7382-217 |
40x40x15 |
0,020 | |
|
7382-218 |
40x40x15 |
0,020 | |
|
7382-2S |
155x155x50 |
0,500 | |
|
7394 |
7394-60A |
40x10x10 |
0,020 |
|
7394-61A |
40x10x10 |
0,022 | |
|
7394-62A |
40x10x10 |
0,024 | |
|
7394-63A |
40x10x10 |
0,026 | |
|
7394-64A |
40x10x10 |
0,028 | |
|
7394-65A |
78x75x30 |
0,030 | |
|
7394-66A |
40x10x10 |
0,032 | |
|
7394-67A |
78x75x30 |
0,029 | |
|
7394-68A |
78x75x30 |
0,030 | |
|
7394-69A |
78x75x30 |
0,030 | |
|
7394-70A |
78x75x30 |
0,029 | |
|
7394-71A |
78x75x30 |
0,030 | |
|
7394-72A |
78x75x30 |
0,031 | |
|
7394-73A |
78x75x30 |
0,032 | |
|
7394-74A |
78x75x30 |
0,033 | |
|
7394-75A |
40x10x10 |
0,050 | |
|
7394-76A |
78x75x30 |
0,041 | |
|
7394-77A |
78x75x30 |
0,047 |
Таблица 6 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
